SBXDT-230B2電子技術實訓裝置

一、產品的特點：

電子技術實訓裝置是我公司根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，按照職業教育的教學和實訓要求而研發的綜合實訓考核裝置，裝置綜合性強，實訓內容豐富。適用高職、中職、中專、職校"數字電子技術""模擬電子技術"等課程的實訓大綱要求，其是學校新建或擴建實訓室，迅速開設實訓課程的理想設備。

電子技術實訓設備涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。分為幾個層次和若干模塊，不同學制，不同生源的學?？筛鶕约旱膶嶋H情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。

二、適用范圍:

適用于高等院校及要求較高的中專、技校、職業學校，可完成電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓技能實訓。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、實訓臺主要技術指標：

1、輸入工作電源：單相三線  50HZ

2、整機功率：1.0KW

3、外形規格：160cm*70cm*140cm

4、重    量：150KG

7、絕緣電阻：>5MΩ

8、漏電保護：漏電動作電流≤30mA

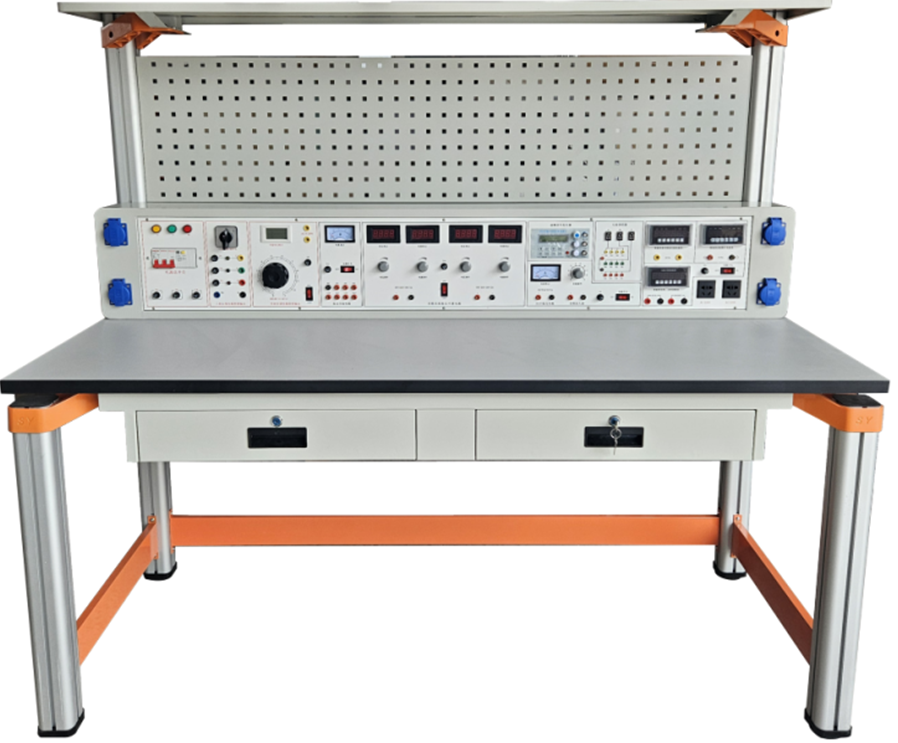

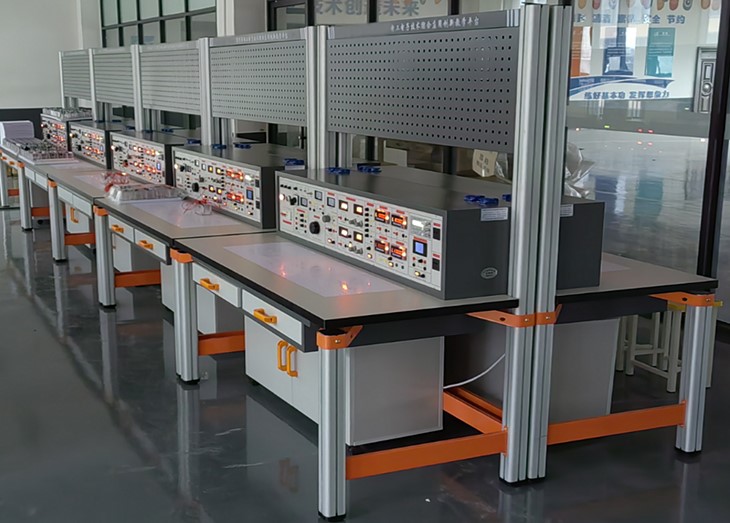

四、電子技術實訓裝置結構：由實驗主機箱、儀器架、實訓桌、移動矮柜、實訓套件、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。

（一）實驗主機箱結構與功能：

1.電源及參數

1.1輸入電源:單相三線輸入

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

A組:一臺0.5KVA單相0～250V輸出。

B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。

E組:單相交流市電輸出，供用戶自備設備使用。

2.功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

3.單次脈沖:每次可輸出一對正負脈沖。

4.音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

5.智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

6.智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

（二）儀器架：儀器架置于實訓臺背部，裝有多只翻蓋5孔插座。

（三）網孔工具掛板，儀器架上部裝有網孔工具掛板，可掛放元件盒、常用工具、實驗專用導線等。

（四）實訓桌結構：

實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實訓桌后面二支截面尺寸70×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與網孔工具掛板、儀器架、電源控制箱組成一個完整的實訓屏。

（五）電子電路實訓模塊：

l MD01號板 晶體管基本放大電路此板中包含的電路有：

l 供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

l 晶體管共射極放大電路：

1、輸入、輸出電容可插拔式開放型設計。

2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量。

l 晶體管共集電極放大電路：

1、偏置電阻、負載電阻可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電源支路帶有功能開關，方便支路電阻測量。

l 場效應管共源級放大電路：

1、負載電阻可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、弓形針、圓孔針配套使用，方便學生操作和實驗。

l MD02號板 晶體管基本放大電路此板中包含的電路有：

l 供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

l 晶體管兩級負反饋放大電路：

1、輸入、輸出電容可插拔式開放型設計。

2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量。

l 晶體管共集電極放大電路：

1、偏置電阻、負載電阻可插拔式開放型設計。

2、輸入、輸出電容可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、反饋回路帶通斷功能。

5、電源支路帶有功能開關，方便支路電阻測量。

l MD03號板 晶體管基本放大電路此板中包含的電路有：

l 供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

l 差分放大器電路：

1、輸入回路、負載回路可插拔式開放型設計。

2、進口多圈精密可調電阻。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

l OTL分立件功率放大器電路：

1、可調電位器可插拔，易于更換。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

l OTL集成功率放大器電路：

1、可調電位器可插拔，易于更換。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

l 喇叭音響電路：

1、8歐外置喇叭。

2、輸入、輸出回路開放。

l MD04號板 集成運算放大器電路此板中包含的電路有：

l 供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

l 積分/微分、指數/對數運算電路：

1、輸入回路、反饋回路可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電路由學生自行設計完成。

比例放大、加減法、比較器運算電路：

1、輸入回路、反饋回路可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電路由學生自行設計完成。

l 帶阻有源濾波器電路：

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

l 低通、高通、帶通有源濾波器電路：

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

l RC振蕩器電路

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

l 可調直流電平輸出電路：

1、兩路輸出。

2、-8V至+8V連續可調。

l MD05號板 數字電路此板中包含的電路有：

l 供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

l 信號源電路：

1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。

2、方波10HZ至10KHZ連續可調，幅度5V。

3、正向單脈沖輸出、反向單脈沖輸出。

l 三太邏輯筆電路：

1、輸入-高電平

2、輸入-高阻態

3、輸入-低電平

l 芯片座電路;

1、14芯鎖緊芯片座6個。

2、芯片座引腳與鉚孔一一對應引出。

l 數碼管BCD譯碼驅動電路：

l 數碼管共陰極驅動電路：

l LED二極管驅動電路：

l 電平狀態輸出電路：

l MD06號板 元件庫板此板中包含的元件有：

l 電容元件

l 電阻元件

l 可調電容（雙聯可調電容、小瓷片可調電容）

l 可調電阻

l 電感元件

l MD07號板 CPLD（EPM570）可編程數字邏輯電路單元

（六）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。

（七）學生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。

l 技術參數：

包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。

六、實訓項目：

（一）基礎實訓

實驗一、晶體管共射極放大器實驗

實驗二、晶體管共集電極放大器實驗

實驗三、結型場效應管共源放大器實驗

實驗四、晶體管兩級負反饋放大器實驗

實驗五、直流穩壓電源實驗

實驗六、OTL集成功率放大器實驗

實驗七、OTL分立功率放大器實驗

實驗八、差分放大器實驗

實驗九、積分、微分、指數、對數運算實驗

實驗十、比例放大、加減法、比較器運算實驗

實驗十一、低通、高通、帶通、帶阻有源濾波器實驗

實驗十二、RC振蕩器實驗

實驗十三、可調直流電平輸出實驗

實驗十四、門電路電參數的測試

實驗十五、CMOS門電路測試

實驗十六、門電路邏輯功能及測試實驗五 組合邏輯電路（半加器全加器及邏輯運算）

實驗十七、觸發器（一）R-S，D，J-K

實驗十八、三態輸出觸發器及鎖存器實驗

實驗十九、時序電路測試及研究

實驗二十、集成計數器及寄存器

實驗二十一、譯碼管和數據選擇器

實驗二十二、波形產生及單穩態觸發器

實驗二十三、時序電路應用

（二）設計型實訓

實驗一、晶體管共射極放大器實驗（偏置電壓、放大位數可設置）

實驗二、晶體管兩級負反饋放大器實驗（偏置電壓、放大位數可設置）

實驗三、差分放大器實驗（可設置）

實驗四、集成運算放大器實驗（可設置）

（三）系統綜合實訓

實驗一、前置放大、有源濾波、功率放大、音響綜合實驗

實驗二、波形發生器綜合實驗

七、電子技能綜合實訓裝置清單（每臺）
