1

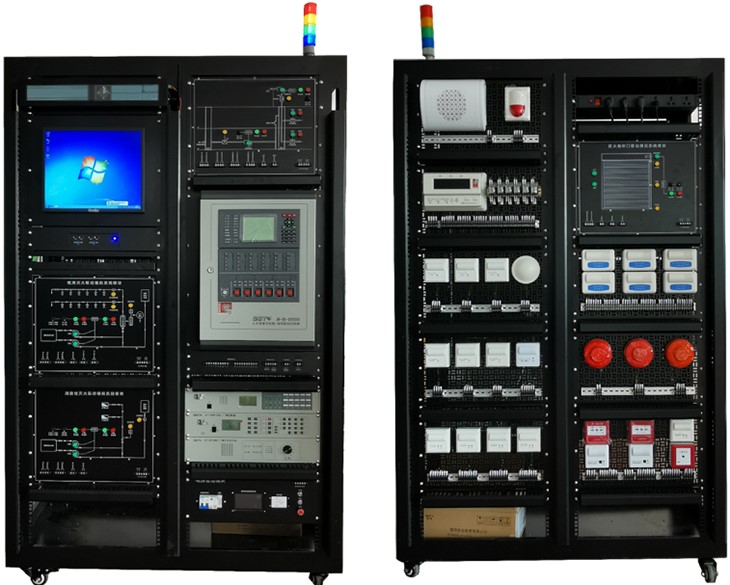

開放式機架平臺

1

臺

材質工藝：不低于1.5mm厚度SPCC冷軋鋼板， 表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）；

要求不低于一體式標準19英寸機架，4×38U容量，可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等；

要求設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀；

要求設計帶理線功能的加強筋，加強電柜面板硬度的同時提供更多的布線路徑；

機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系；

預留對地進電安裝孔和接地柱，滿足現場配電需求。

2

網孔板安裝模塊

8

塊

材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±10 mm）；

網孔規格：≥Ф5×15mm；

網孔數量：≥462個。

3

網孔板用膨脹固定件

100

個

材質要求：尼龍（PA）；

功能要求：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定；

自攻螺絲規格：≥M3~M6；

重復緊固次數：≥25。

4

線纜管理架

12

個

材質工藝：要求不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

安裝方式：不低于標準19英寸機架式；

占用空間：≥1U。

5

電源管理模塊

1

臺

材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×177mm（4U）×250mm（±10 mm）；

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

6

四層警示燈

1

個

要求能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態；

工作電壓：AC220V；

功耗：≤20W。

7

嵌入式編程主機及其托盤模塊

2

套

材質工藝：≥1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）；

15.6 寸液晶屏1920*1080，十點電容觸摸屏，CPU:酷睿I5四代，4G 內存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 電源。

8

鍵鼠及其托盤模塊

2

套

材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±10 mm）；

托盤形式：壓按彈出或鎖止；

鍵鼠接口：有線USB。

9

實訓中心液晶管理裝置——工位顯示模塊

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）；

支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等；

支持通過WiFi連接通訊；

輸入電源：AC220V；

溫度：-10℃～+40℃；

相對濕度：≤90%（+20℃）；

環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。

10

實訓中心液晶管理軟件

1

套

可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等；

可設置播放時長及次數；

支持單機發送，通過USB發送及集群發送節目；

11

無線網卡

1

只

要求兼容IEEE802.11N標準，連接速率可達150Mbps；

支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入；

帶有WPS一鍵加密按鈕，輕松完成加密操作；

WPS一鍵加密按鈕，輕松實現安全加密；

支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制；

支持不同模式無線工作站點信息過濾；

支持流量統計；

支持無線漫游（Roaming）技術，無線連接；

端口：USB2.0接口；

電源：USB供電；

天線類型：內置；

無線頻段：≥2.412GHz~2.4835GHz；

可用信道：≥1~14channel；

外形尺寸：≥49.5X17.6X7.2mm；

溫度：0~50℃(工作)，-20~70℃(存儲)；

濕度：10%~85%RH不凝結(工作),5%~  95%RH不凝結(儲存)。

12

路由器

1

臺

支持CSMA/CD、PPPoE、PPP、IP、ARP、DHCP、TCP、UDP、HTTP、FTP、DNS基本協議；支持靜態路由和動態路由(RIP1/RIP2)；具有網絡地址轉換(NAT)屏蔽外部的攻擊，具有鎖定特定端口、鎖定特定 IP、鎖定特定目標URL 的能力；提供虛擬服務和DMZ方式的Internet訪問；基于WEB的管理界面，登錄密碼驗證，廣域網口和局域網口的MAC地址配置，WAN接口具有DHCP客戶端能力，LAN接口提供DHCP服務器，DNS代理，遠程管理，恢復出廠默認配置；最大連接主機數：100臺；網絡吞吐量：最高80Mbps；內建防火墻，產品采用全新的集成安全設計模式，將安全設計滲透到每個模塊、每個協議、每個業務流程中，為實現企業網絡的安全防護帶來最有效的保障；WAN端口支持多種基于以太網的INTERNET連接模式：PPPoE(虛擬撥號)、動態IP(即DHCP 客戶端)和靜態IP。

13

中心交換機

1

臺

具有24個10/100M以太網端口，支持全、半雙工、VLAN；命令行接口配置；支持Telnet遠程配置；通過Console口配置；遠端撥號；SNMP V1/V2/V3；iManager N2000及QuidView網管系統；WEB網管；支持集群管理；RMON（Remote   monitor）1，2，3，9組MIB；系統日志等，并具有網管功能。

14

多模光纖收發器

1

對

支持10/100Mbps自適應和全雙工/半雙工自動轉換功能；采用高效交換功能核心芯片，內有大容量的包緩沖器，支持直通或存儲轉發機制，具有二層交換的所有硬件功能，可以通過狀態指示，提供豐富的差錯檢測功能；雙絞線接口可選擇交叉/直通連接，具有交叉電纜和直連電纜轉換開關；優質的光收發一體模塊有良好的光和電氣特性，保證數據傳輸可靠，工作壽命長， 該模塊傳輸動態范圍在30dB以上；提供四個LED指示器方便診斷及監視網絡狀態：電源、UTP 連通/運行、光纖連通/運行、沖突等；采用四層電路板設計，先進的表面焊接流水線加工生產，模塊工作穩定，數據傳輸平穩，抗干擾能力強。

15

樓層交換機

1

臺

支持IEEE802.3 10Base-T、IEEE802.3u   100Base-TX網絡標準、CSMA/CD協議；具有10/100Mbps（半雙工）、20/200Mbps（全雙工）傳輸速率；LED電源指示燈、LINK/ACT、10/100M；支持UTP/STP 3類或5類電纜媒體介質；24個RJ45 端口；通過FCC   Part 15 Class A，CE認證。

16

程控交換機

1

臺

2路輸入，8路輸出，模擬空分交換制式；音頻撥號方式。

主要功能：1.電腦話務員，停電直通；2.來電顯示，人工值班；3.彈性編碼，直撥外線；4.等級設置，通話保密；5.特許撥號字頭，呼出限制；6.代接功能，三方通話；7.強插和監聽，數碼錄音；8.出局外線連接，音樂保留。

17

電話機

2

個

18

配線架

1

只

24口

19

理線環

6

只

24口

20

配線架

1

套

110 100對

21

電話配線箱

1

個

22

J45模塊

4

個

23

RJ11模塊

4

個

26

6位PDU電源

1

個

工作電壓/頻率：≥220~250VAC/50~60Hz；

最大電流/功率：≥10A/2500W；

過載保護：自動切斷電源，手動按鈕復位；

安裝方式：不低于標準19英寸機架式；

占用空間：≥1U。

27

軟電線0.3mm²

1

批

黃、綠、紅、藍、黑。

28

軟電線1.0mm²

1

批

紅、黑、黃綠。

29

焊錫絲

1

卷

≥1.0mm。

30

電工膠布

2

卷

長≥3M。

31

異型標識管

1

卷

≥1.5。

32

扎帶

4

包

≥3×100mm。

33

學生凳

2

把

圓鋼（塑料凳面）。

34

工具箱

1

個

430×230×200mm（±10 mm）。

35

透明元件盒

1

個

≥12格；

≥320×205×25mm。

36

尖嘴鉗

1

把

6”（6寸），160mm。

37

剝線鉗

1

把

剝線能力：≥0.25-6mm2；

長度：≥170mm。

38

斜口鉗

1

把

≥7寸180mm。

39

小一字螺絲刀

1

把

≥3寸，3*75mm。

40

小十字螺絲刀

1

把

≥3寸，3*75mm。

41

大十字螺絲刀

1

把

≥5寸，5*75mm。

42

電烙鐵

1

把

≥50W。

43

電烙鐵托架

1

個

≥120*70mm。

44

數字萬用表

1

個

交直流電流；

交直流電壓；

電容；

電阻；

蜂鳴通斷。

45

《設備說明書》

1

本
