SB-JKHK模擬鍋爐燃燒器實訓臺

模擬鍋爐燃燒器實訓臺、應用于《能源與動力工程、環境工程》等專業課程實訓教學；適用于“全國大學生節能減排競賽、全國大學生環境設計競賽”、“能源?智慧?未來全國大學生創新創業大賽”科技創新設計；服務于教學改革及專業綜合改革教學方式，以實踐問題為導向反轉課堂,適時調整優化專業結構人才培養與社會發展適應性提供人才支撐。

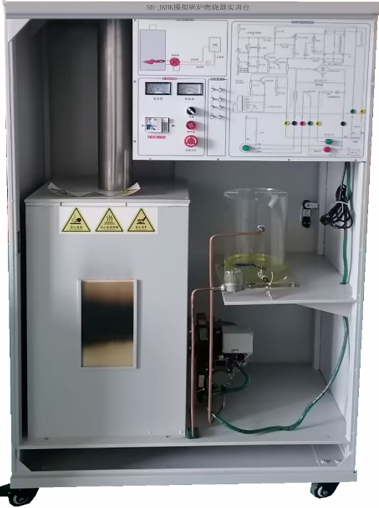

參考圖以實物為準

一、技術規格

1、工作電壓：單相，AC220V；功耗≤2000W；

2、工作溫度：-20℃～40℃。

3、尺寸和重量長寬高：1050x600x1600mm

二、系統組成

1、系統由燃燒器、油箱、過濾器、系統管路。模擬燃燒爐組成

2、鍋爐側面裝有一個窗口，用于觀察火焰和及時評估燃燒器的調整

3、裝配設備原裝程控盒和原裝燃燒器；

4、除了安全裝置，設備還配備了5個故障電路。這些電路用來模擬設備組成元件故障和定位故障。

5、能夠準確模擬原設備正常工作所需的各類信號，且支持分別控制調整；能夠模擬設定常見/典型故障；

6、配套原裝設備工作電路原理圖（彩色），并在關鍵節點預留信號檢測孔位，方便進行工作原理分析和手動測量信號；

三、實訓項目

1、鍋爐的組成和運行時的狀態

2、帶燃燒器的鍋爐的運行

3、運行調整和火焰效果觀察

4、燃燒器中柴油壓力測定，觀察火焰變化的影響
