SBLY-106消防防煙排煙系統控制實訓裝置

一、系統概述：

消防防煙排煙系統控制實訓裝置根據防煙排煙系統按照其控?zé)煓C理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。

防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成。

二、系統功能：

1、通風排煙系統實訓裝置根據防煙排煙系統要求，按照其控?zé)煓C理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。

2、防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成）。

3、風系統的完整性：與實際中的通風系統、控制功能、保護功能、顯示功能完全一致。

4、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構及控制方法。

5、要求裝置可以直觀展示通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識的理解掌握。裝置要求結構合理、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

6、通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

7、設有電流型漏電保護裝置

對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。

三、技術指標要求

1、輸入電源：AC～380V±10% 50Hz。

2、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m。

3、裝置容量：＜3.8kVA。

4、系統整體尺寸：≤3000mm×700mm×1700mm。

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

6、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m。

7、教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。

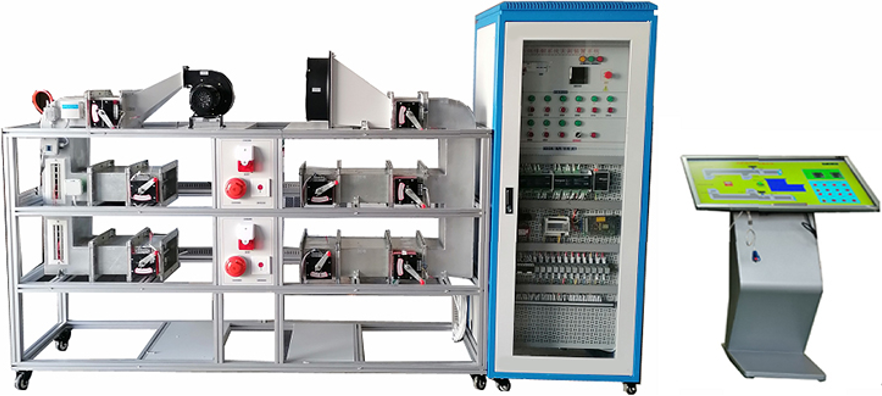

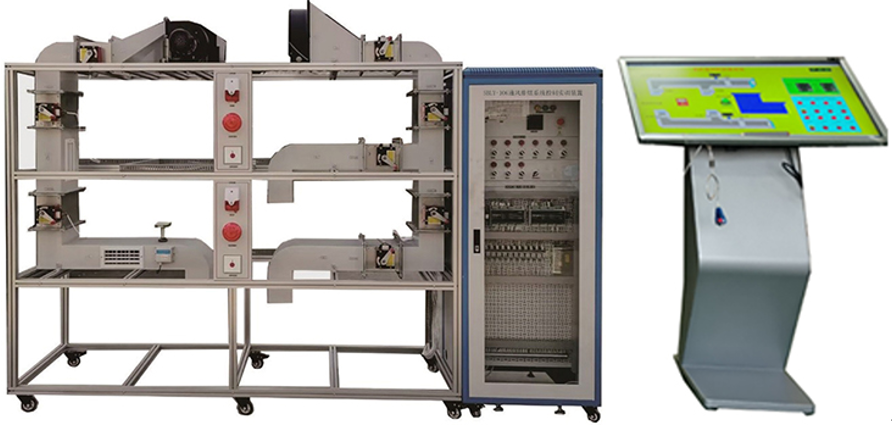

四、主要配置及參數：系統主要由模擬房間配備系統、模擬通風排煙系統、鋁型材框架、控制柜、實驗臺智能控制模塊、同步軟件動畫、人機交互終端等組成。

1、模擬房間配備系統：由電動自動關門執行器，DC24V，控制開關，在火災發生時，按程序執行，自動開啟和關閉。

2、模擬通風排煙系統：由加壓送風機、加壓送風管道、排煙風機、自動排煙防火閥、280防火閥及70防火閥排煙口等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。

（1）加壓送風機采用多翼式離心風機。

（2）加壓送風管道采用不燃材料制作，加壓送風口用常閉式，采用手動或電動開啟控制方式。

（3）排煙風機采用軸流風機，能在280度條件下工作不小于30Min。

（4）排煙防火閥，安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。

（5）280防火閥4套，由控制執行器、不燃材料制作而成。

（6）70防火閥排煙口4套，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態，火災時需要排煙時手動或電動打開。

（7）火災探測器、報警器及報警按鈕，用于火災工況下自動報警。

3、鋁型材框架，采用≥40mm×40mm的鋁型材，框架尺寸≤2400mm×600mm×1600mm。

4、控制柜：

（1）內含總控模塊：采用工業管理終端與數字量模塊從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。內含電力控制系統、控制監控系統、接觸器、熱保護器等控制元件，面板上面有控制開關旋鈕、工作狀態指示燈及系統流程圖。

（2）繼電器模塊：安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對通風排煙實驗設備進行過程控制。

（3）儀表模塊：分別安裝了數字溫控儀表、電流表、電壓表等，用于監控、風機，執行元件的工作電流和電壓，監控出風口、回風口的溫度。包括：CO2、傳感器1個（24VDC4-20MA）、濕度傳感器1個（24VDC4-20MA）、溫度傳感器1個（24VDC4-20MA）、煙霧傳感器。高精度煙霧濃度檢測采集模塊氣體變送器（24VDC4-20MA）。

（4）DDC數字量控制模塊2套：

16路AI輸入，6路DO輸入，8路DO輸出，模擬排煙系統的控制。

（5）控制柜尺寸：≤800mm×700mm×1700mm。

5、實驗臺智能控制模塊

本模塊可控制整機工作環境，確定系統的工作穩定，可保護學生實訓時的穩定和安全，關鍵時可切斷總電源。

（1）智能控制模塊可檢測、液晶顯示、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護。

（2）軟件平臺：

電流、電壓、溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。

（3）工作電源： 額定電壓AC220V，功耗正常監視狀態≤2W，報警狀態≤2.5W。

（4）監控報警過壓（115%），欠壓（80%）過流，電流（50~1000mA）。

（5）溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。

（6）電流檢測通道：1路、電壓檢測通道：1路。

（7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A。

（8）通訊接口：通訊/GPRS通訊(選配)有效通訊距離≤1km。

（9）通過手機可下載APP軟件控制系統，或者電腦通過軟件監控。

（10）傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配置不同，多路溫度傳感器使用的是100K特性的熱敏電阻。

（11）功能顯示：可顯示電壓、電流、功率。

（12）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準。

（13）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本。

6、同步軟件動畫要求：

采用Lon Maker軟件、力控軟件，教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。

7、人機交互終端要求：內裝多功能教學軟件，10點紅外屏，處理器≥I3，硬盤：≥126G，尺寸：≥32寸,內存：≥4G，無線網絡。

五、實訓項目要求：

可開設但不限于以下實訓項目：

1、消防排煙系統的認識

2、消防防煙系統的認識

3、消防防類系統控制操作

4、消防排煙系統的手動操作

3、消防排煙系統的自動操作

4、消防排煙系統與操聯動中心的操作

5、消防排煙系統的聯動編程

6、消防防煙系統的聯動編程

六、通風排煙系統控制實訓裝置配置表
