SBZDKZ-02A自動控制技術實訓臺

一、設備概述

自動控制技術實訓臺、工業自動化控制實訓裝置由網孔板、支撐架及支撐條、4只萬向輪、包括有步進電機及驅動單元、直流無刷電機及驅動單元、交流電機及變頻器調速單元、觸摸屏單元、PLC及A/D D/A單元、傳感器單元。采用工業用元器件，所有傳感器、執行器、控制器的接口均是開放的，操作方便，采用模塊化設計，接口統一，可做到電機互換方便，是一種典型的工業自動化實訓考核裝置，適合相關院校相關專業的教學、培訓以及考核。

本設備適合機電設備安裝與維修、機電技術應用、機械專業、電氣運行與控制、電氣技術應用等的教學與實訓。

通過該設備的實訓，可了解掌握相關PLC控制技術、傳感器和編碼器應用技術、常用電機的控制及調速技術、典型機械傳動應用技術和組態監控技術等。

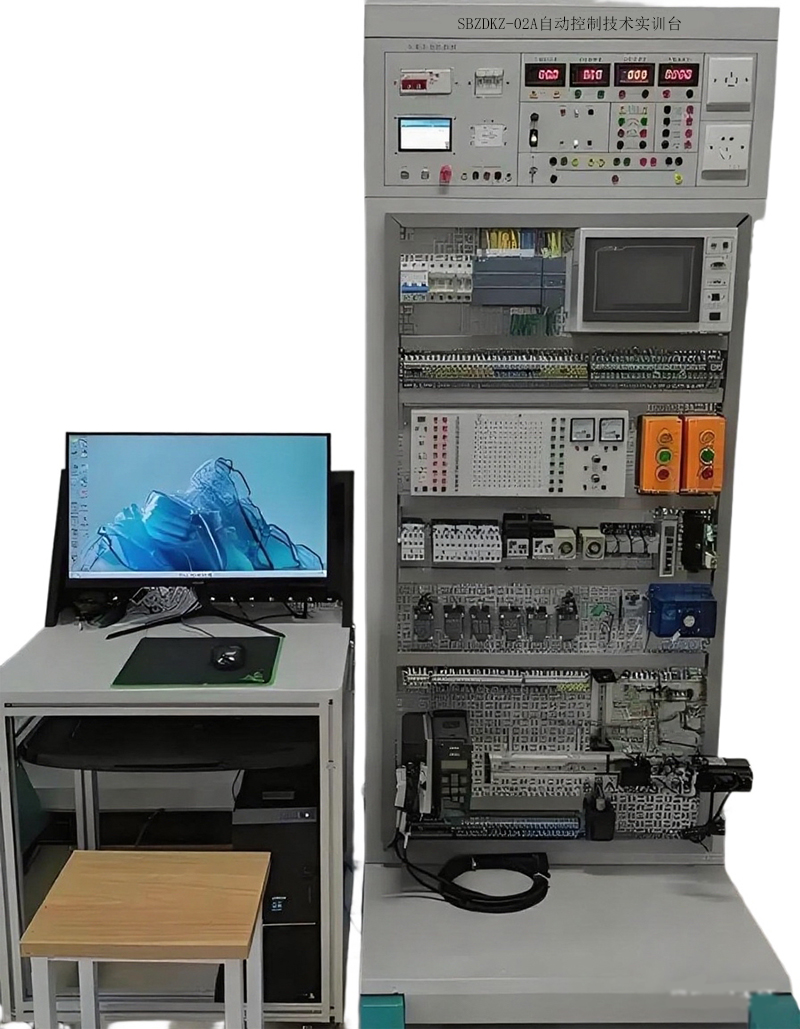

圖片僅供參考，以實際配置為準

二、技術參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸約：長×寬×高=H2000*W800*D800；

4、支撐架及支撐條800*800

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

三、功能特點

1、本設備有機融合了機械技術、傳感器技術、交流電動機變頻調速技術、檢測技術、觸摸屏技術、PLC控制技術、絲桿傳動技術等，體現了現代制造業生產過程的特征。

2、整體結構采用開放式和拆裝式，能方便地更換模塊，按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。

3、用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成不同的工作任務。

4、該實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

四、實訓項目

1.觸模屏實訓：觸模屏與PLC之間的通訊，觸模屏監視電機的運行狀態和控制電機的運行參數，基于觸摸屏→PLC→步進驅動方式的運行顯示控制，基于觸摸屏→PLC→交流電機方式的運行曲線組態顯示控制。

2.PLC訓練：基本指令編程練習，高級指令編程實訓，PID控制指令應用實訓，利用PLC控制（脈沖、模擬量），變頻器、直流無刷電機，用PLC采集各種傳感器信號，PLC采集旋轉編碼器信號。

3.三相異步電機變頻調速：變頻器功能參數設置與操作，變頻器報警與保護功能，多段速度選擇變頻調速，外部端子點動控制，控制電機運行時間操作，控制電機正反轉運動控制，外部模擬量（電壓/電流）變頻調速，三相異步電機的變頻器開環調速。

五、實驗實訓內容

1.PLC脈沖控制步進電機的位置控制

2.PLC控制步進電機勻速控制

3.PLC模擬量變頻器恒速控制

4.PLC外部端子控制變頻器

5.PLC通訊控制變頻器

6.PLC 總線通訊控制

六、自動控制技術實訓臺配置
