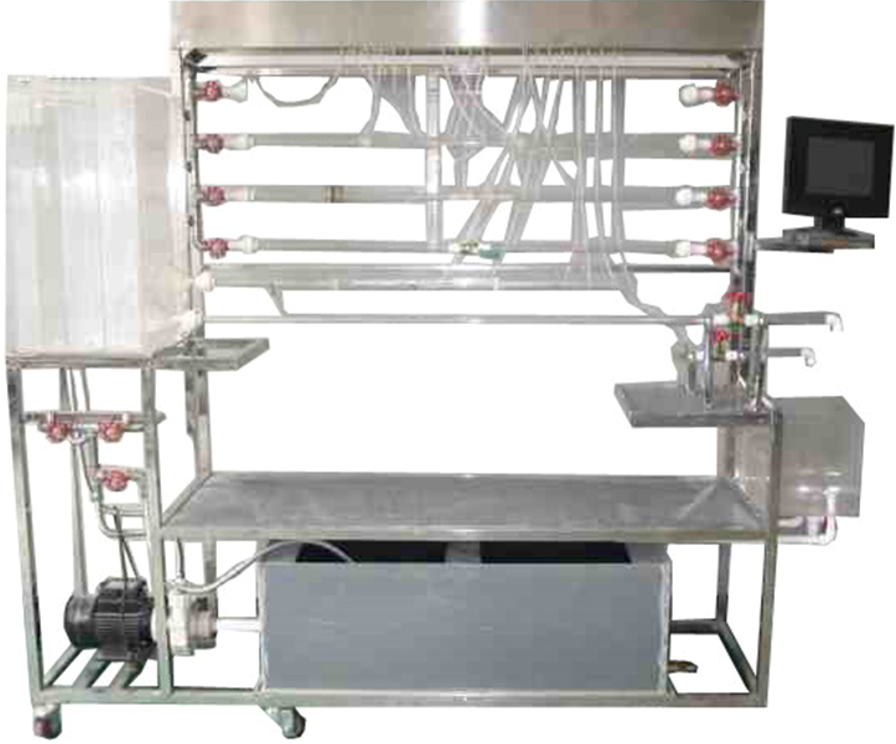

SBLT-601/II數字型流體力學綜合實驗裝置

一、數字型流體力學綜合實驗設備特點：

1、本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理，一臺多用。

2、試驗水箱和管道采用厚壁優質透明有機玻璃管，實驗現象清晰，方便學生觀察。

3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

4、裝置設計可360度觀察，實現全方位教學與實驗。

5、本試驗臺配有高精度壓力傳感器測量壓差，配備數據采集軟件。

二、實驗目的：

1、適合于工程流體力學（水力學）教學實驗。

2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。

三、主要配置：

雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、壓力傳感器、流量傳感器、溫度傳感器、萬能信號輸入巡檢儀、軟件、不銹鋼框架、控制屏。

四、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。

2、雷諾管：長度1100mm、內徑Φ15mm，有機玻璃。

3、伯努利管：總長1100mm、內徑Φ20mm和Φ14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。

4、沿程阻力管：長1100mm、內徑Φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。

5、局部阻力管：總長1100mm、內徑Φ14mm和Φ24mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核，文丘里流量計喉徑φ6.5mm。

6、實驗流量Q=0～18 L/min，畢托管實驗流速：100～200cm/s，最大靜壓水頭400mmH2O。

7、流量測量：DN15渦輪流量計，量程：0.2～6 m3／h。

8、本裝置分別用壓差傳感器、壓力傳感器測量壓差。

1號差壓傳感器量程為0-10KPa, 輸出信號4-20mA，可測量沿程壓差、突擴壓差。

2號差壓傳感器量程為0-10KPa, 輸出信號4-20mA，可測量突縮壓差。

3號差壓傳感器量程為0-100KPa, 輸出信號4-20mA，可測量閥門壓差、文丘里壓差。

9、溫度傳感器: 進口PT100溫度傳感器,測溫范圍-40-150℃。

10、水泵：最高揚程：15m，最大流量：30L/min，轉速2800r/min，功率250W。

11、測壓計由8根直徑φ8mm的有機玻璃管固定在測壓架上，測量伯努利管壓差，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

12、計量槽：容積10L透明有機玻璃制作，帶計量刻度。

13、實驗水箱：有機玻璃制成，容積40L，上裝指示液盒，指示液為紅墨水。

14、蓄水箱：容積約100L，PVC板焊制而成。

15、實驗所用的流體-水為全循環使用設計，充分節約水資源。

16、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

17、模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集，配數據采集軟件一套。

18、外形尺寸：2000×550×2000mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
