SBCBK-08A克令吊電氣控制技能實訓裝置（半實物）

一、概 述

"克令吊電氣控制技能實訓裝置（半實物）"由克令吊操縱實訓臺和船用克令吊半實物模型組成，可完成船舶克令吊的操作、調試、檢修等實訓內容，可作為船舶類學校的船舶機械裝置、船舶水手與機工、船舶電氣、船舶輪機、船舶機電、輪機管理等相關專業的實訓設備，也可作為船舶電工、船舶輪機員、船舶職工、船員培訓機構的培訓及考核設備。

二、產品特點

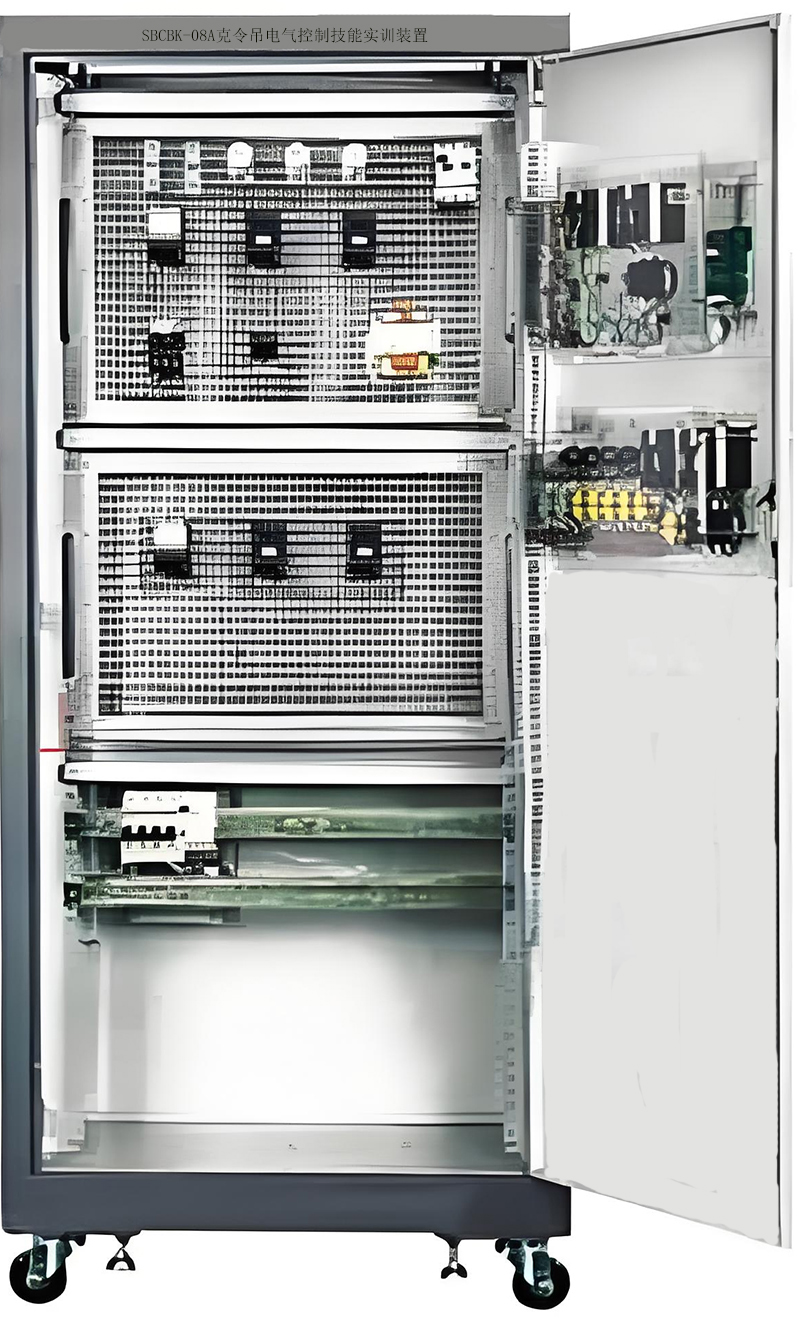

1.克令吊操縱實訓臺主要元器件均采用了船舶真實的元器件，各電氣元件安裝在操縱實訓臺的正面，可直觀地看到各個器件的動作，主令控制器安裝在操縱實訓臺面上，便于操作，接近實際的克令吊。

2.克令吊半實物模型參照實際的克令吊結構設計，包括三速電動機、鋼索、吊貨勾、吊臂、回轉柱等部分，真實、形象，讓學生更易理解和掌握。

3.實訓裝置設置了部分典型的線路故障，學生通過線路調試查找故障，然后排除故障，有利于提高學生的檢修能力。

4.半實物模型上所用電機的電壓等級與實際的克令吊完全相同。

5.半實物模型能真實體現升降、變幅、回轉三種工作過程及高、中、低三種速度的運行狀態。

6.半實物克令吊在起重貨物過載時，有定時過電流保護。

7.半實物模型停止貨物電磁抱閘時，能真實再現滑行過程。

三、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：≤1.5kVA

4.漏電保護動作電流：≤30mA，漏電保護動作時間：≤0.1s

四、系統基本配備

五、實訓項目

1.熟悉常用低壓電器的結構、原理

2.熟悉克令吊控制電路原理圖

3.船用主令控制器的使用

4.輪機員升降、變幅、回轉貨物操作訓練

5.克令吊的故障分析

6.電氣控制線路常見故障排除

7.輪機員的技能考核
