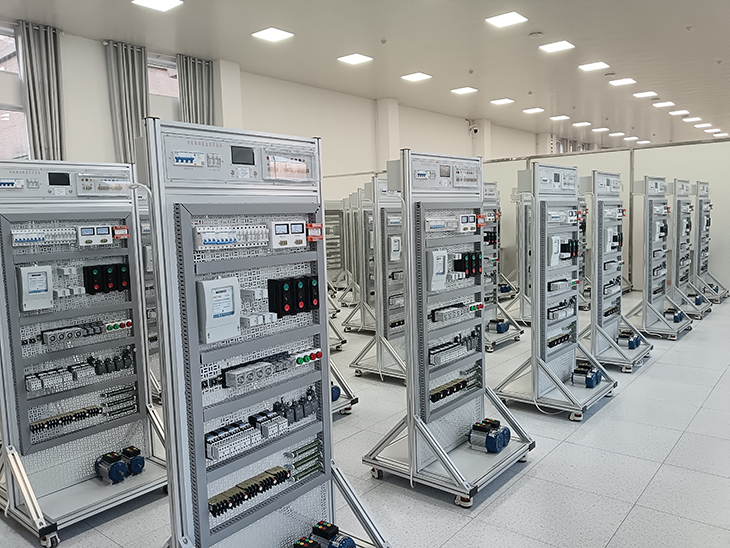

主體平臺

套

1

2

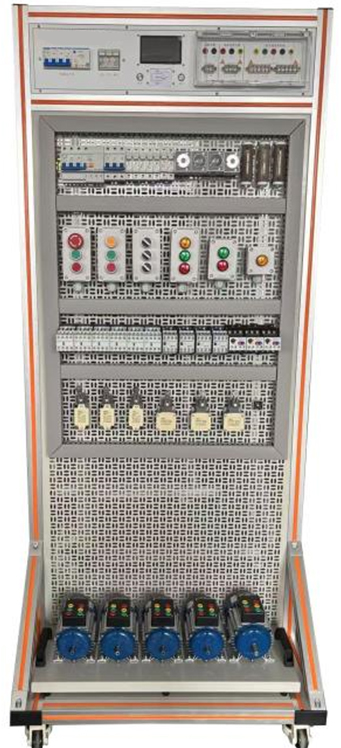

電力拖動掛板

套

1

3

電動機組

套

1

4

電力拖動實訓套件箱

套

1

見附件1

1

電力拖動掛板

1. 功能：采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理實訓；

2. 尺寸：W718*D40*H1650mm（不含器件）

結構：掛板采用二橫二豎通用網孔設計，2.0mm厚Q235冷軋鋼板折彎焊接而成，表面靜電噴塑處理。

2

電動機組

1. 功能：底板采用Q235冷扎鋼板折彎后焊接而成，表面靜電噴塑處理，底板安裝有三相異步電動機及雙速電動機，電動機引線采用高絕緣性安全型接線柱引出，以便于學員接線。裝有兩個黑色鑄鋁拉手，方便搬運。在設備中作為電路負載模塊使用。

2. 尺寸：W600*D260*H165mm（含器件）

3. 三相異步電動機  4臺

a)電壓： 380V±10%

b)電流：0.7A

c)頻率：50HZ

d)功率：370W

e)接法：Y/△

f)轉速：1400r/min

4.雙速電機    1臺

a）電壓：   380V±10%

b）電流：0.3A/0.45A

c）頻率：50HZ

d）功率：120/180W

e）接法：△/Y   Y

f）轉速：700/1400r/min

3

實訓項目

一、實訓內容

1.接觸器點動正轉控制電路安裝與調試

2.接觸器自鎖正轉控制線路安裝與調試

3.具有過載保護的接觸器正轉控制線路安裝與調試

4.點動與連續混合正轉控制線路安裝與調試

5.兩地正轉控制電路安裝與調試

6.一個按鈕啟動、停止控制電路安裝與調試

7.接觸器聯鎖正、反轉控制線路安裝與調試

8.接觸器雙重聯鎖正、反轉控制線路安裝與調試

9.位置控制線路安裝與調試

10.自動循環控制線路安裝與調試

11.接觸器聯鎖的自動往返控制電路安裝與調試

12.順序啟動逆序停止控制電路安裝與調試

13.按鈕、接觸器控制Y-△降壓啟動電路安裝與調試

14.按鈕、接觸器控制雙速電動機電路安裝與調試

15.帶有點動的自動往返控制電路安裝與調試

16.雙速電機（從低速到高速）自動控制電路安裝與調試

17.電葫蘆電氣控制電路安裝與調試

18.小車自動往返、延時停止控制電路安裝與調試

19.點動、連續、停止延時自動往返控制電路安裝與調試

20.CA6140型車床控制電路安裝與調試

附件1:電力拖動實訓套件箱

序號

配置名稱

規格型號

單位

數量

1

塑殼漏電斷路器

IC65N4PC16A+VEA 30mA

只

1

2

小型斷路器

IC65N 3P C16A

只

1

3

小型斷路器

IC65N 2P C10A

只

1

4

交流接觸器

LC1-N2510 220V

只

5

5

輔助觸頭

LADN22C

只

5

6

中間繼電器

RH4B-UL AC220V

只

5

7

中間繼電器底座

SH4B-05B

只

5

8

熔斷器

RT28-32 6A 380V

只

10

9

熔斷器

RT28-32 16A 380V

只

10

10

時間繼電器

JSZ3A-B 220V

只

5

11

時間繼電器底座

PF083A-E

只

5

12

熱過載繼電器

NR4-63F 1.6-2.5A

只

4

13

行程開關

YBLX-K3/20ST 380V

只

3

14

行程開關

YBLX-K1/211AC380V

只

3

15

自復位按鈕

YW1B-M1E10R(紅)

只

5

16

自復位按鈕

YW1B-M1E10G(綠)

只

5

17

自復位按鈕

YW1B-M1E10Y(黃)

只

5

18

按鈕盒

φ22mm-4孔

只

3

19

數字萬用表

UT39E+

只

1

20

電工常用接線工具

28件套03760

套

1

21

鍍鋅螺栓

M4×25mm

顆

100

22

鍍鋅螺母

M4

顆

100

23

鍍鋅平墊片

M4

顆

200

24

鍍鋅彈簧墊片

M4

顆

100

25

電氣制圖繪圖工具

套

1

26

塑料收納箱

61*43*34cm

個

1

27

尼龍扎帶（黑色）

3*200mm（每袋100支）

袋

1

28

塑料理線槽（灰色）

45mm*45mm（每根2米）

根

5

29

KUKA-35mm安裝導軌

SDR-1200（每根1米）

根

6

30

導軌安裝信號指示燈

ND9紅色AC220V

只

1

31

導軌安裝信號指示燈

ND9綠色AC220V

只

1

32

導軌安裝信號指示燈

ND9黃色AC220V

只

1

33

導軌式三擋自鎖轉換開關

YMW42-20/3

只

1

34

高精度阻燃銅芯軟線

BVR2.5mm²黃色

盤

1

35

高精度阻燃銅芯軟線

BVR2.5mm²綠色

盤

1

36

高精度阻燃銅芯軟線

BVR2.5mm²紅色

盤

1

37

高精度阻燃銅芯軟線

BVR1.5mm²藍色

盤

1

38

高精度阻燃銅芯軟線

BVR1.5mm²黑色

盤

2

39

高精度阻燃銅芯軟線

BVR1.5mm²黃綠雙色

盤

1

40

常開輔助觸點

YW-E10

只

1

41

常閉輔助觸點

YW-E01

只

1

42

熔斷器底座

RT28N-32X 500V 3P

只

1

43

熔斷器底座

RT28N-32X 500V 2P

只

1

44

時間繼電器

JSZ3C-B 220V

只

2

45

急停按鈕

YW1B-V4E11R

只

1

46

接線端子

TBR-10

只

50

47

接線端子固定件

TBR-F

只

50

48

零地排端子

10孔地排2*15

根

1

49

低壓絕緣子

SM-25/M6

個

2
