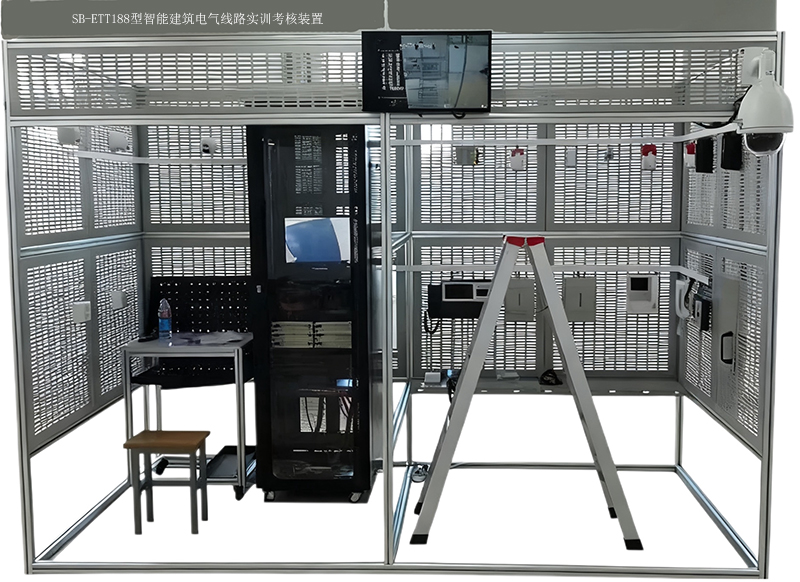

SB-ETT188型智能建筑電氣線路實訓考核裝置
一、概述
智能建筑電氣線路實訓考核裝置是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
二、裝置結構與組成：
本裝置采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區），實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
三、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.0kVA
4、外型尺寸：2006mm×1003mm×2310mm
5、安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、實訓項目：
1、智能建筑安防布線的實施
2、對講門禁系統安裝、接線與調試
3、室內安防與周界防范系統安裝、接線與調試
4、視頻監控系統安裝、接線與調試
5、巡更系統安裝與調試系統運行維護
五、智能建筑電氣線路實訓考核設備基本配置：
序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
1 | 建筑模型 | 由鋁合金型材框架和安裝布線網孔板組成，2006mm×1003mm×2310mm，分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。 | 1 | 臺 |
2 | 電腦桌 | 600mm×600mm×800mm（長×寬×高） | 1 | 臺 |
3 | 鋼凳 | Φ300mm×450mm（圓×高） | 1 | 把 |
4 | 鋁人字梯 | 900mm×250mm×1200mm（長×寬×高） | 1 | 把 |
5 | 工程塑料卡件 | 20mm×10mm×11mm（長×寬×高） | 300 | 個 |
一、對講門禁系統 |
序號 | 設備名稱 | 設備型號( | 單位 | 數量 |
1 | 管理中心機 | ET-366G | 臺 | 1 |
2 | 歐式數碼彩色可視室外主機 | ET-366D08-1-ID | 臺 | 1 |
3 | 電源箱 | ET-366P | 臺 | 1 |
4 | 聯網器 | ET-366W | 臺 | 1 |
5 | 多功能壁掛室內分機 | ET-366M5-F | 臺 | 1 |
6 | 非可視壁掛室內分機 | ET-366H2 | 臺 | 1 |
7 | 層間分配器 | ET-366FS2 | 臺 | 1 |
8 | 非接觸卡 ID | 通用型 | 張 | 1 |
9 | 電插鎖 | 通用型 | 只 | 1 |
二、安防系統 |
序號 | 設備名稱 | 設備型號 | 單位 | 數量 |
1 | 8防區報警主機 | 238 | 個 | 1 |
2 | 煙霧探測器 | LH-201 | 個 | 1 |
3 | 溫感探測器 | LH-94 | 個 | 1 |
4 | 門磁開關 | HO-03 | 只 | 1 |
5 | 家用緊急求助按鈕 | HO-01 | 只 | 1 |
6 | 紅外探測器 | LH-902B | 只 | 1 |
7 | 紅外幕簾探測器 | LH-901B | 只 | 1 |
8 | 燃氣探測器 | LH-88 | 只 | 1 |
9 | 主動紅外對射報警器 | ABT-60 | 只 | 1 |
10 | 聲光報警器 | HC-103 | 只 | 1 |
三、視頻監控系統 |
序號 | 設備名稱 | 設備型號 | 單位 | 數量 |
1 | 高速球云臺攝像機 | SW-CW860SY | 臺 | 1 |
2 | 彩色槍型攝像機 | SW-720A | 臺 | 1 |
3 | 紅外攝像機 | SW-631D2A | 臺 | 1 |
5 | 矩陣主機 | ACES-8608 | 臺 | 1 |
6 | 矩陣控制鍵盤 | ACES-8603 | 臺 | 1 |
7 | 19寸彩色顯示器 | AOC-19 | 臺 | 1 |
8 | 17寸液晶監視器 |
| 臺 | 1 |
9 | 硬盤錄像機 | 海康威視DS-7808 | 臺 | 1 |
10 | 硬盤 | 500G | 只 | 1 |
11 | 安防控制箱 | AC24V、DC12V/5A、DC18V/1.5A | 臺 | 1 |
12 | 視頻線纜 | SYV75-3 | 米 | 100 |
13 | 電源線 | RVV2*0.5 | 米 | 100 |
四、巡更系統 |
序號 | 設備名稱 | 設備型號 | 單位 | 數量 |
1 | 巡更棒 | H5 | 臺 | 1 |
2 | 巡更信息點 |
| 臺 | 5 |
3 | 人員信息卡 |
| 臺 | 2 |
4 | 巡更通訊線 |
| 根 | 1 |
5 | 巡更管理軟件 |
| 套 | 1 |
五、工具及配件 |
序號 | 名稱 | 內容 | 單位 | 數量 |
1 | 工具 | 包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span> | 套 | 1 |
2 | 耗材配件 | 包含PVC線槽、BNC視頻接頭、SYV75-3視頻線、RVV2*0.5電源線等。 | 批 | 1 |
