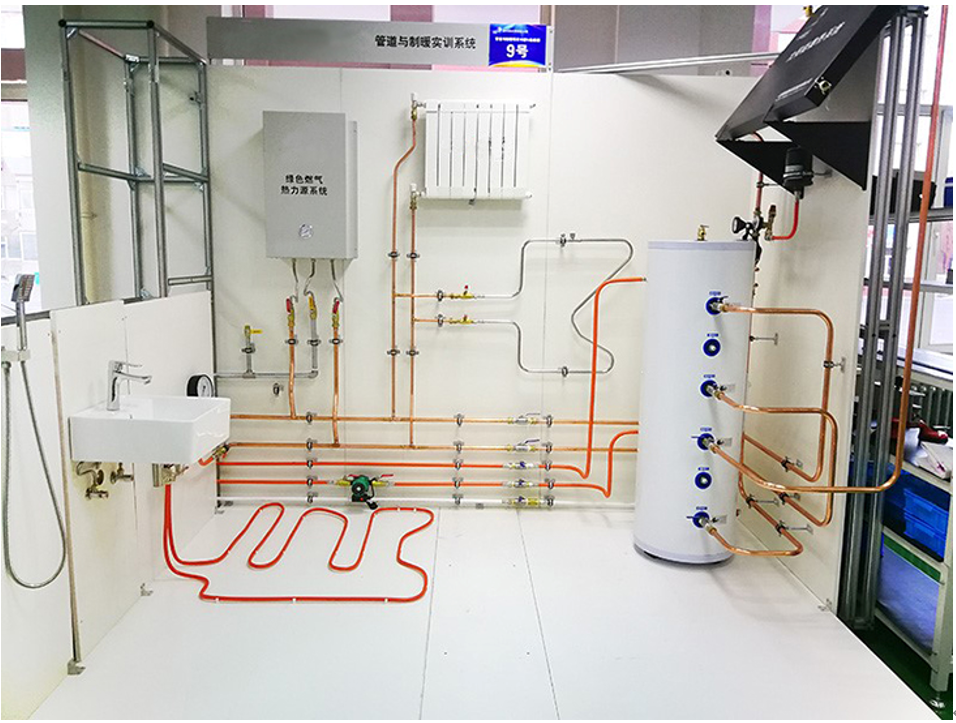

SBDS-CBTA管道與制暖實訓系統
管道與制暖實訓設備主要有管道與制暖綜合實訓裝置和管工實訓工位兩部分組成。管道與制暖綜合實訓裝置可進行水暖設備（廚房水槽柜、壁掛式小便池、淋浴花灑、盥洗池、暖氣包）布局，冷、熱水給水管路，供暖管路，排水管路的設計和安裝。管道安裝綜合了高密度PE管、PPR管、鋼管套多種形式。管工實訓工位主要有移動式鋼管套絲臺、管虎鉗、PPR熱熔機等設備組成，可進行鋼管和PPR兩種管道的加工和基本技能實訓。
管道與制暖實訓臺可以提高學生綜合技能水平，全方位的適應給排水、管道施工、制暖工程的工程需要。通過整體團隊協作、個人模塊訓練、輪崗實訓，討論與分享環節可以積累工程經驗，掌握整個施工環節和各項國標要求、技術規范。
圖片僅供參考，以實際配置為準
一、系統概述
隨著社會經濟的發展、城市建設的擴張和生活水平的提高，我國老舊管道改造的存量和增量逐年加大 ，人們對社會基建設施也有了更高的要求。高質量的給水、排水、衛生設施、供暖等管道系統變的越來越重要，同時，隨著我國大氣、水土污染治理力度的不斷加大，社會經濟發展中環保節能壓力與日俱增，南方地區要求集中供暖、集中供氣的呼聲也越來越高。這意味著管道與供暖方面的產業和市場存在巨大的增量空間，相應可容納的就業崗位數量也有著較快的增長。為了促進廣大學子就業，提升技能人才水平,管道與制暖實訓系統。是為訓練提高學生為住宅和工業場地安裝給水、排水、供暖、太陽能等管道系統的技術能力。系統包括了不銹鋼管、銅管、鋁塑復合管、鍍鋅管等管道的安裝實訓模塊。在每一個實訓模塊中融入了世界技能大賽的技術標準、技能規范以及評價體系。是廣大職業院校以及職業培訓機構的優選實訓系統。
二、系統特色與優點
1.系統設計借鑒世界技能大賽相關標準
實訓內容與國際接軌本系統是參照世界技能大賽管道與制暖項目（Plumbing and Heating 15），借鑒國際先進管道系統，并結合中國國情而制定的實訓模塊。使選手通過實訓操作，開拓自己的眼界，提高自己的學習能力、認識到工藝的重要性、感受到工匠精神的內涵。
2.系統實訓內容貼近民生
本系統的實訓內容涉及到采暖管道、燃?xì)夤艿?、冷熱水管道、排水管道的設計與安裝，均為關乎國民生活的施工內容。隨著《國家新型城鎮化規劃（2014-2020年）》的發布與實施，無論是市政工程、民建工程還是工業建筑領域，對管道的安裝、調試、維護的工作量持續加大，而與此對應的管道安裝工等崗位的人才出現巨大缺口，因此，此系統的設計開發完全對接土木建筑行業的發展要求，貼近民生需求。
3. 系統實訓內容關乎生產安全
本系統的實訓內容注重施工質量把控，對每一處管件連接方式、連接質量，泵閥的安裝方式、安裝質量以及最終打壓檢漏的標準都做細致要求，杜絕交付后的安全隱患，處處體現了生產安全的重要性，同時施工過程中也對選手自身防護做了嚴格規定，整個施工過程必須佩戴護目眼鏡、穿防砸鞋；涉及熱操作時必須著長袖工裝，帶隔熱手套。將生產安全需注意的事項融入實訓中的每一個環節。
4. 系統實訓內容體現了精益求精的工匠精神
本系統的實訓內容要求學生嚴格按圖施工，考核標準更是對每一個操作環節都做了細致而詳細的規定，實訓過程中處處體現"敬業、精益、專注、創新"的工匠精神，為提升我國的工程質量注入了新的活力。
5.系統設計體現了節能環保的宗旨
本系統實訓環境的搭建采用了優質碳鋼型材，結構穩固，剛性強?？煞磸?fù)循環使用，大大的減少了浪費，降底了對環境的影響。處處彰顯節能環保的宗旨。
6.本系統實現了實訓任務與施工過程、評判標準與驗收標準的雙對接
按施工過程安排實訓任務，將理論知識和專業技能考核融入到每一個實訓環節中，理論知識時刻指導著實訓中的每一步操作。評判標準則是根據施工驗收標準而設定，突出了過程與結果的雙重重要性。
7．實訓環境布局設計清晰、耐人尋味。
實訓環境采用"U"字形布局,實訓臺體模塊化設計，組裝簡單快捷，模塊臺體寬度大，不但提升了環境的穩定性，而且易于實訓木板的安裝。
8．系統教學資源豐富
系統不但提供了詳細的操作規范、直觀的評定標準和培訓課件，而且配有豐富的國家大賽優秀選手操作視頻。方便學生自學、自訓、自檢。
三、技術參數
（1）電源：?jiǎn)蜗?220V; 50Hz
（2）尺寸：4200（長）*3000（寬）*2500（高）
（3）最小工作區域：6m*7m
（4）裝機容量：＜1 Kw
(5) 工位：?jiǎn)喂の?/span>
四、系統主要組成及功能介紹
1．"U"字形單工位實訓環境
平臺由鋁型材骨架和優質多層生態板組合而成，為管道與制暖實訓搭建了理想的操作環境。優質多層生態板結實耐用，可反復使用，且更換方便快捷。臺體模塊化設計，組裝簡單快捷，模塊臺體寬度大，不但提升了環境的穩定性，而且易于實訓木板的安裝。

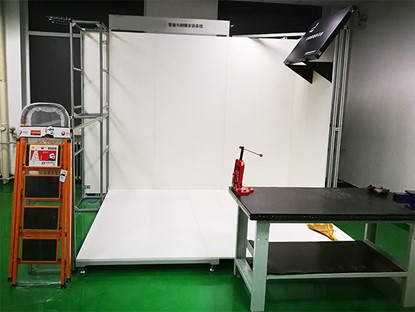

實訓環境

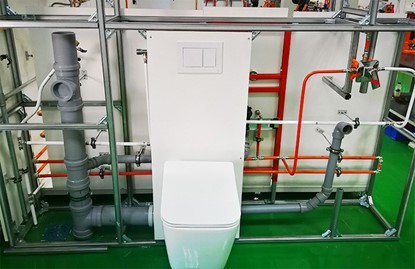

2．德國進口暗裝式衛浴系統
TECEprofil墻前安裝系統，掛墻式馬桶、掛墻式洗臉盆和暗裝入墻式花灑，國際知名一線品牌衛浴產品，安裝方式新穎，實訓內容豐富。方便鍛煉學生各種操作技能。
衛浴設施
3．與時俱進的制暖設備
設備配置了優質綠色燃?xì)鉄崃υ聪到y(tǒng)、太陽能集熱系統、高效多路換熱系統及地暖模塊等制暖設備，呈現了千家萬戶的制暖形式，體現了統一性和代表性。

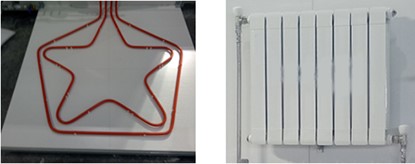

地暖模組 鋁制暖氣片
4、 方便快捷的實訓工具
設備配備有電動卡壓鉗、數顯水平尺、矯直機、彎管器、移動工具車、套絲機、熱熔機（可選項）等多種施工工具，且各工具均為一線品牌的優良產品，為實訓操作提供了保障。

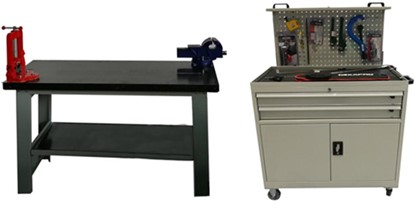

鉗工臺 多功能工具車

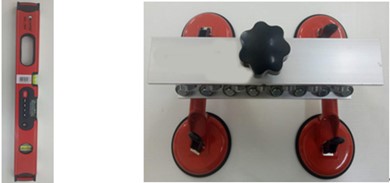

數顯水平尺 鋁塑管矯直機

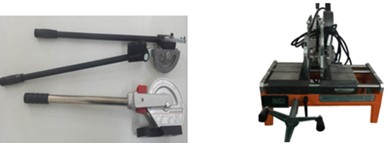

折彎器 熱熔焊機（可選項）
5：高效精準的檢測工具
設備配置了空氣壓縮機、高精度壓力表、檢漏噴劑等工具可方便檢測出系統的泄漏點。
靜音空氣壓縮機 高精度氣壓表
6: 便潔的多功能物料存儲物料架
設備配有多功能物料存儲物料架，不僅方便管件、泵閥等各類零部件的存放而且可向?qū)W生無死角展示優秀作品。便于學生學習選用。
多功能物料架
五、可學習的相關知識及相關技能
1.使學生了解世界技能大賽管道與制暖項目的相關標準，相關規范。
2.使學生掌握管道與制暖各模塊的設計方法與操作技能。
3.使學生學習管道與制暖行業知識，能夠準確理解行業標準。
4.培養學生注重質量，關注細節工匠精神。
5.提高學生正確選擇材料、消耗物品與配套器材的能力。
6.使學生掌握管道與制暖施工與測試的能力。
六、設備配置（單工位）
1.設備主要部件
序號 | 產品名稱 | 規格型號 | 單位 | 數量 |
1 | 單工位實訓環境 | U字形單工位布置，A安裝面3600mm*2400mm（長*高）去除暗裝預置墻，使用面3200mm*2400mm，B安裝面1800mm*2400mm（長*高），表面鋪設多層生態木工板 | 臺 | 1 |
2 | 地暖鋪設環境 | 1200mm*2400mm（長*寬），表面鋪設多層生態木工板 | 件 | 1 |
3 | 綠色燃?xì)鉄崃υ聪到y(tǒng) | DLDS-BGL | 套 | 1 |
4 | 太陽能集熱系統 | DLDS-TYN | 套 | 1 |
5 | 太陽能工作站模組 |
| 套 | 1 |
6 | 高效多路熱換系統 | 150L | 臺 | 1 |
7 | 水暖散熱模組 | 565mm*490mm（長*寬） | 件 | 1 |
8 | 熱力循環動力系統 | 220V/50HZ | 件 | 2 |
9 | 管卡底座A | M10 | 件 | 8 |
10 | 管卡底座B | M8 | 件 | 60 |
11 | 標準絲桿 | M10(1m/條) | 條 | 1 |
12 | 標準絲桿 | M8(1m/條） | 條 | 8 |
13 | 六角螺母 | M8 | 件 | 120 |
14 | 六角螺母 | M10 | 件 | 16 |
15 | 自攻螺釘 | M4*16 | 件 | 280 |
16 | 自攻自鉆螺絲 | 4.8*35 | 件 | 50 |
17 | 平墊圈 | Φ5*17 | 件 | 20 |
2.配套工具（單工位）
序號 | 產品名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 多功能鉗工臺 | 1500*750*800（不銹鋼桌面,雙層）配有臺虎鉗和龍門鉗 | 件 | 1 |
|
2 | 智能型移動工具車 | 帶升降工具架 | 輛 | 1 |
|
3 | 多功能存儲物料架 | 2000*600*2000 | 件 | 1 |
|
4 | 工業塑料收納盒 | 8格 | 件 | 2 |
|
5 | 工業塑料收納盒 | 6格 | 件 | 1 |
|
6 | 工業塑料收納盒 | 4格 | 件 | 1 |
|
7 | 工業塑料收納盒 | 無格（370*270*85） | 件 | 1 |
|
8 | 工業塑料收納盒 | 6號（180*125*60） | 件 | 1 |
|
9 | 工業塑料收納盒 | 400*250*160 | 件 | 1 |
|
10 | 不銹鋼管卡壓工具 | 電動 | 把 | 1 | 玉環環滬 |
11 | 充電手槍鉆 | GSR12-2-Li | 件 | 1 | 博世 |
12 | 鋁塑管卡壓工具 | 雙卡壓（B型模具） | 把 | 1 |
|
13 | 鋁塑管剪刀 | 快速剪刀35mm | 把 | 1 | 大鯨 |
14 | 活絡扳手 | 10寸 | 把 | 1 | 世達 |
15 | 超薄活絡扳手 | 8寸 | 把 | 1 | 世達 |
16 | 管鉗 | 10寸 | 把 | 1 | 世達 |
17 | 管鉗 | 12寸 | 把 | 1 | 世達 |
18 | 十字螺絲刀 | 6×150 | 把 | 1 | 世達 |
19 | 一字螺絲刀 | 6×150 | 把 | 1 | 世達 |
20 | 十字螺絲刀 | 3×100 | 把 | 1 | 世達 |
21 | 一字螺絲刀 | 3×100 | 把 | 1 | 世達 |
22 | 內六角九件套 |
| 套 | 1 | 世達 |
23 | 大內六角扳手 | 12mm | 個 | 1 | 世達 |
24 | 鋸弓 | 手持 | 把 | 1 | 世達 |
25 | 鋸條 | 24齒 | 條 | 5 | 世達 |
26 | 加長十字批頭 | 2#(110mm) | 組 | 1 | 世達 |
27 | 平板尺A | 1.5m | 把 | 1 | 世達 |
28 | 平板尺B | 1m | 把 | 1 | 世達 |
29 | 平板尺C | 0.5m | 把 | 1 | 世達 |
30 | 寬座直角尺 | 300mm | 把 | 1 | 世達 |
31 | 銼刀 | 6寸 | 把 | 1 | 世達 |
32 | 橡膠錘 | QHR-24 | 把 | 1 | 田島 |
33 | 不銹鋼管割管器 | 6-35mm | 把 | 1 | 里奇 |
34 | 不銹鋼倒角器 | 5-35mm | 件 | 1 | 里奇 |
35 | 彎管器 | φ16（外徑） | 把 | 1 | 美國里奇 |
36 | 彎管器 | φ22（外徑） | 把 | 1 | 德國羅森博格 |
37 | 彎管器彈簧A | 20管外用 | 條 | 1 |
|
38 | 彎管器彈簧B | 16管外用 | 條 | 1 |
|
39 | 盒尺 | 5m | 盒 | 1 | 田島 |
40 | 數顯水平尺 | 600mm | 把 | 1 | 開普路 |
41 | 高精度數顯傾角儀 | DXL-360S(帶V槽座) | 件 | 1 | 晶研 |
42 | 數顯角度尺 | 0-225° | 把 | 1 | 開拓 |
43 | 數顯游標卡尺 | 0-150mm | 把 | 1 | 哈量 |
44 | 鋁塑管校直機 | 16；20管用 | 臺 | 1 | 巴姆比 |
45 | 圓孔器/整圓器 | 16-20-25 | 件 | 1 |
|
46 | 萬能扳手 | 6-32mm（帶收納盒） | 套 | 1 | 易之力 |
47 | 鋼絲刷 | 10寸 | 把 | 1 | 麥思德 |
48 | 科學計算器 |
| 個 | 1 | 卡西歐 |
49 | 記號筆 | 雙頭黑色 | 支 | 1 |
|
50 | 鉛筆 | 2B | 支 | 1 | 中華 |
51 | 繪圖工具 | 建筑機械制圖儀器套裝 | 套 | 1 | 英雄 |
52 | 護目眼鏡 | 防霧護目鏡(半封閉式) | 副 | 1 | 3M |
53 | 防滑手套 |
| 副 | 1 | 3M |
54 | 焊接手套 |
| 副 | 1 |
|
55 | 工作服 | 長袖 | 套 | 1 |
|
56 | 鋼頭安全鞋 | 勞保鞋 | 雙 | 1 |
|
57 | 防護耳塞 | 隔音耳塞（帶線） | 副 | 2 |
|
58 | 木板開孔器 | φ120 | 件 | 1 | 鷹豪 |
59 | 木板開孔器 | φ60 | 件 | 1 | 鷹豪 |
60 | 木板開孔器 | φ30 | 件 | 1 | 鷹豪 |
61 | 小毛刷 |
| 把 | 1 |
|
62 | 噴水壺 | 1L | 件 | 1 |
|
63 | 氣泵 | 9L | 臺 | 1 | 捷豹 |
64 | 螺紋對絲 | BB0202（PT1/4) | 個 | 1 | 亞德客 |
65 | 直通接頭 | APC8-02（φ8-PT1/4) | 個 | 1 | 亞德客 |
66 | 氣管 | φ8 | 米 | 10 | 亞德客 |
67 | 快速接頭公 | 20PP(φ8) | 件 | 1 | 臺灣友達 |
68 | 快速接頭母 | 40SM(外絲1/2") | 件 | 3 | 臺灣友達 |
69 | 打壓開關 | 手閥截止閥 | 只 | 1 | 亞德客 |
70 | 不銹鋼螺紋六角對絲 | G1/2-G1/2 | 件 | 4 |
|
71 | 不銹鋼內螺紋三通 | G1/2-G1/2-G1/2 | 件 | 3 |
|
72 | 高精度壓力表 | 量程0-1MPa | 只 | 3 | 紅旗 |
73 | 壓力表座轉換接頭 |
| 只 | 3 |
|
74 | 潤滑劑 |
| 罐 | 1 |
|
75 | 試漏噴劑 | 510g | 罐 | 1 | CRC |
76 | 磁性線墜 | 4.5m | 把 | 1 |
|
77 | 鉆頭 | φ4.2 | 件 | 1 | 哈工 |
78 | 手動套絲用板牙 | 1/2” | 件 | 2 | 虎王 |
79 | 手動套絲用板牙 | 3/4” | 件 | 2 | 虎王 |
80 | 手動套絲工具 | 12R（1/2-2”） | 套 | 1 | 虎王 |
81 | 油壺 | 250ml | 個 | 1 |
|
82 | 鍍鋅管割管器 | 5-50mm | 件 | 1 | 上匠 |
83 | 鍍鋅管修邊刀 | 2件套 | 件 | 1 | 世達 |
84 | PE管割刀 | TU140 | 把 | 1 | 瑞泰博 |
85 | PE/PP管道外倒角器 | φ25-160mm | 件 | 1 | 瑞泰博 |
86 | 焊炬（無氧焊槍?zhuān)?/span> | WK-030 | 把 | 1 | 大圣 |
87 | 壁紙刀 | 18mm | 把 | 1 | 世達 |
88 | 紙膠帶（寬） |
| 盤 | 1 |
|
89 | 人字梯 | 1.2M | 架 | 1 | 李先生 |
90 | 掃帚、簸萁 |
| 套 | 1 |
|
91 | 小水桶 | 12L | 個 | 1 |
|
92 | 垃圾桶 | 可回收/不可回收 鐵質 | 件 | 1 |
|
93 | 帶燈伸縮檢測鏡 | 中號 | 件 | 1 |
|
