SB-CM2通信系統原理實驗箱

通信系統原理實驗箱、現代通信原理實驗系統、主要用于高校通信工程、電子信息工程等專業的通信原理課程實驗教學，可完成模擬調制、數字調制、編碼解碼、信號傳輸?shù)雀黝愅ㄐ旁韺嶒灒瑤椭鷮W生理解現代通信系統的工作原理與實現過程。

通信系統原理實驗箱、現代通信原理實驗系統、集成多種通信實驗功能模塊，覆蓋通信原理的主要知識點，支持從基礎到綜合的通信實驗項目，能有效提升學生的通信系統設計與分析能力。

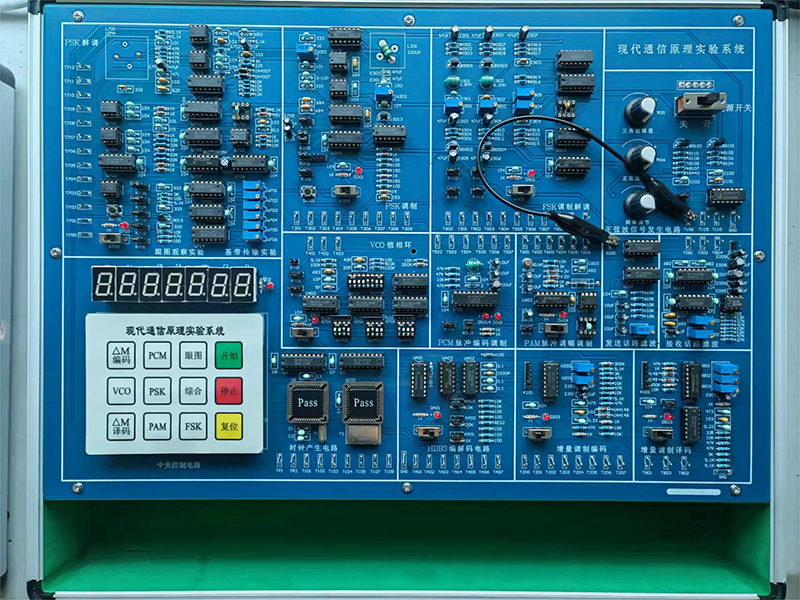

通信系統原理實驗箱、現代通信原理實驗系統、控制與顯示模塊：設有中央控制器、多功能按鍵（包含△/M 譯碼、VCO、△/M 編碼、PWM、PSK、PCM、FSK、綜合、眼圖等功能按鍵）及多位數碼管，用于實驗的控制與數據顯示。通信實驗模塊：涵蓋眼圖觀察實驗、基帶傳輸實驗、FSK 解調、FSK 調制、PWM 脈沖調寬調制、PCM 脈沖編碼調制、發送濾波模塊、接收濾波模塊等，可開展多種通信調制解調、編碼解碼實驗。信號發生與處理模塊：包含時鐘產生電路、增量調制編碼、增量調制解碼、HDB3 編譯碼器等，用于信號的產生與處理實驗。

一、主要功能組成

1、提供直流穩壓電源±15V／0.5A；±6V／0.5A；±12V／0.5A，共六路。

2、CPU微處理器及電路接口組成系統的總控制器

3、8位數碼管用于顯示系統的實驗狀態和結果

4、16個按鍵的薄膜鍵盤用于設定信號和實驗方式

5、用CPLD設計的多種數字信號產生電路

6、幀同步信號識別提取電路

7、偽隨機碼、特殊碼產生電路

8、低頻正弦波信號發生器

9、CPU微處理器及電路接口

10、抽樣定理和脈沖調幅(PAM)電路模塊

11、脈沖編碼調制(PCM)電路模塊

12、增量調制 (M)編譯碼電路模塊

13、移相鍵控PSK解調接收和調制發送電路模塊

14、HDB3碼形變換電路模塊，有分時鐘、編碼、解碼三部分

15、FSK電力線載波通信電路模塊

16、數字通信系統ADPCM時鐘、ADPCM輸入輸出、ADPCM接收、ADPCM發送電路模塊。

二、實驗內容

1、多種數字信號產生及形成實驗

2、幀同步信號識別、提取與分析實驗

3、偽隨機碼、特殊碼觀察測量分析實驗

4、同步正弦波信號產生與應用實驗

5、CPU微處理器及電路接口實驗

6、通信系統原理電路模塊操作實驗

7、通信話路終端發送放大實驗

8、通信話路終端接收濾波器實驗

9、抽樣定理實驗

10、脈沖幅度調制（PAM）及系統實驗。

11、用同步源信號觀察A律PCM八比特編碼的實驗

12、脈沖編碼調制（PCM）及系統實驗

13、PCM編碼時分多路復用時序分析實驗

14、增量調制CVSD(△M)編碼實驗

15、作時鐘可變狀態下(△M)編碼比較實驗

16、連續可變斜率增量調制(△M)譯碼實驗

17、增量調制（△M）系統特性、指標測試實驗

18、同等條件下的（PCM與△M）系統性能比較實驗

19、頻率鍵控(FSK)調制解調實驗

20、二相BPSK調制解調實驗

21、二相DPSK調制解調實驗

22、PSK載波提取實驗

23、信碼再生實驗

24、位同步、位定時提取實驗

25、眼圖觀察及分析實驗

26、CPU仿真眼圖觀察測量實驗

27、基本鎖相環實驗

28、同步帶與捕捉帶的帶寬測量實驗

29、瑣相式數字頻率合成器實驗

30、HDB3碼型變換編譯碼觀察實驗

31、語音信號及通信系統原理綜合實驗

32、單臺實驗箱實現單工通信系統實驗

33、兩臺實驗箱實現雙工通信系統實驗

三、實驗箱配置
