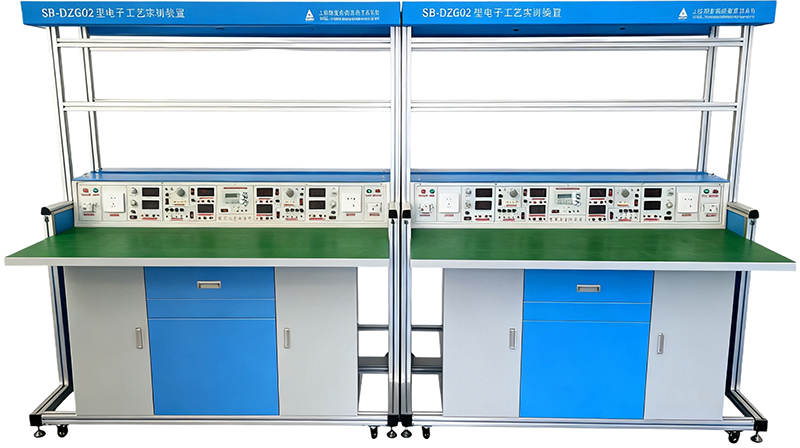

SB-DZG02型電子工藝實訓考核裝置
一、電子工藝實訓設備概述
電子工藝實訓考核裝置適合高等院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子組件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
掃二維碼實訓內容
二、技術指標要求
1、工作電源：單相三線 AC 220V±10% 50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高約：1600×800×1825㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、電子工藝實訓設備功能要求
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用有機盒，兼作實物示教，一舉多得。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高。
四、電子工藝實訓設備各個功能模塊功能要求：
1、總電源
（1）總電源為單相交流220V 電源，經空氣斷路器（帶熔斷器及漏電保護），最大額定電流為5 A，安全可靠。提供多路AC220V電源接口，可為外配儀器設備提供工作電源。
（2）指示燈：電源線接通電網電源后，紅燈亮，表示實訓臺已接入電源?？諝鈹嗦菲骱祥l后，綠燈亮，表示實訓臺進入正常工作狀態。
2、可調直流電源
（1）可調直流電源為DC 0~30V/2A，并帶過載、短路保護功能，保護的整定值可進行調節；直流輸出電壓采用3位半數字顯示的電壓表（0~30V），直流輸出電流采用3 位半數字顯示的電流表（0~2A）。
3、多檔交流電源和穩壓直流電源
（1）多檔交流電源3~24V，七檔，并帶短路保護措施。
（2）穩壓直流電源±5V、±12V 四組。
4、數字電壓表與電流表
3 位半顯示數字電壓表一只（0~30V）和3 位半顯示數字電流表（0~2000mA）一只。
5、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥5V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~2MHz, 采用旋轉式設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有20db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍60MHz。
五、電子工藝實訓設備可以完成的實訓項目要求
（一）數字電子技術綜合應用
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二 - 五 - 十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N 進制計數電路功能測試
項目十三 555 定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
項目十七 聲光控制節能路燈電路
項目十八 8 線數據傳輸電路
項目十九 4 位環形計數節拍發生器
項目二十 秒脈沖信號發生器
項目二十一 伺服電機測速與時鐘脈沖測頻電路
項目二十二 救護車/消防車聲響報警電路
項目二十三 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十四 數控變頻三角波-方波發生器
項目二十五 移位寄存器彩燈顯示電路
項目二十六 8 位優先編碼器搶答電路
項目二十七 觸摸式密碼電子鎖電路
項目二十八 數字鐘電路
項目二十九 二位十進制計數符合電路
項目三十 交通燈控制電路
項目三十一 升/降階梯波形信號發生器
項目三十二 光電轉換加/減計數電路
（二）模擬電子技術綜合應用、創新實訓項目目錄
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（電子產品線路）（綜合應用）
（三）電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項目）
六、 電子工藝實訓平臺配置清單
序號 | 產品名稱 | 型號規格 | 數量 | 單位 | 備注 |
1 | 通用實訓桌（鋁型材框架） | 1600×800×1825㎜ | 臺 | 1 |
|
2 | 電工電子創新模塊 | 共9塊放置板 | 套 | 1 | 詳見表二 |
3 | 數字萬用表 | VC890D | 塊 | 1 |
|
4 | +/-字螺絲刀 |
| 把 | 各1 |
|
5 | 尖嘴鉗 |
| 把 | 1 |
|
6 | 斜口鉗 |
| 把 | 1 |
|
7 | 實驗導線 | 疊插式 | 套 | 1 | 詳見表三 |
8 | 凳子 |
| 個 | 2 |
|
9 | 精裝實訓指導書 |
| 本 | 1 |
|
10 | 安裝布線所需材料 |
| 套 | 1 |
|
表二 、電工電子元件盒（透明封閉有機塑料元件盒）
序號 | 產品名稱 | 型號規格 | 產品代號 | 單位 |
1 | RJ水泥電阻(5W) | 51Ω、100Ω、200Ω | R01 | 1塊 |
2 | RJ金屬膜電阻(2W) | 330Ω、470Ω、510Ω | R02 | 1塊 |
3 | RJ金屬膜電阻(2W) | 330Ω | R03 | 1塊 |
510Ω |
680Ω |
4 | RJ金屬膜電阻(2W) | 1K | R04 | 1塊 |
2K |
3.3K |
5 | RJ金屬膜電阻(2W) | 3.3K | R05 | 1塊 |
4.7K |
6.8K |
6 | RJ金屬膜電阻(2W) | 10K | R06 | 3塊 |
22K |
47K |
7 | 錳銅絲電阻(3A) | 0.1Ω | R07 | 1塊 |
0.2Ω |
0.4Ω |
8 | RT碳膜電阻(1W) | 1Ω | R08 | 1塊 |
4.7Ω |
10Ω |
27Ω |
9 | RT碳膜電阻(1W) | 39Ω | R09 | 1塊 |
47Ω |
56Ω |
68Ω |
10 | RJ金屬膜電阻(1W) | 100Ω | R10 | 1塊 |
150Ω |
200Ω |
300Ω |
11 | RJ金屬膜電阻(1W) | 390Ω | R11 | 1塊 |
470Ω |
560Ω |
680Ω |
12 | RJ金屬膜電阻(1/2 W) | 560Ω | R12 | 1塊 |
820Ω |
1K |
1K |
13 | RJ金屬膜電阻( 1/2 W) | 1.2K | R13 | 1塊 |
2K |
2.7K |
3K |
14 | RJ金屬膜電阻( 1/2W) | 4.7K | R14 | 1塊 |
5.1K |
6.8K |
8.2K |
15 | RJ金屬膜電阻( 1/2W) | 10K | R15 | 1塊 |
15K |
27K |
33K |
16 | RJ金屬膜電阻( 1/2W) | 51K | R16 | 4塊 |
56K |
62K |
68K |
17 | RJ金屬膜電阻( 1/2W) | 100K | R17 | 4塊 |
270K |
390K |
470K |
18 | RJ金屬膜電阻( 1/2W) | 820K | R18 | 1塊 |
1M |
2.2M |
10M |
19 | RJ金屬膜電阻(1/2W) | 120Ω | R19 | 1塊 |
180Ω |
220Ω |
620Ω |
20 | RJ金屬膜電阻( 1/2W) | 1.5K | R20 | 1塊 |
2.2K |
2.7K |
3.9K |
21 | RJ金屬膜電阻( 1/2 W) | 6.2K | R21 | 1塊 |
20K |
24K |
47K |
22 | RJ金屬膜電阻( 1/2W) | 51K | R22 | 1塊 |
150K |
220K |
3M |
23 | RJ金屬膜電阻( 1/2W) | 510K | R23 | 2塊 |
1.1M |
2M |
2M |
24 | CL聚脂膜電容 | 1000pF | C01 | 2塊 |
2200 pF |
CBB聚丙烯膜電容 | 3300 pF |
25 | CBB聚丙烯膜電容 | 4700 pF | C02 | 2塊 |
0.01μF |
0.022μF |
26 | CBB聚丙烯膜電容 | 0.033μF | C03 | 4塊 |
0.047μF |
0.1μF |
27 | CBB聚丙烯膜電容 | 0.22μF | C04 | 1塊 |
0.47μF |
1μF |
28 | CBB聚丙烯膜電容 | 0.47μF | C05 | 1塊 |
1μF |
0.33μF |
29 | CD鋁電解電容(50V DC) | 3.3μF | C06 | 2塊 |
4.7μF |
10μF |
30 | CD鋁電解電容(50V DC) | 100μF | C07 | 1塊 |
220μF |
470μF |
31 | CC瓷片電容 | 20 pF | C10 | 1塊 |
1500 pF |
CBB聚丙烯膜電容 | 2200 pF |
32 | CC瓷片電容 | 20 pF | C11 | 1塊 |
CBB聚丙烯膜電容 | 33 pF |
100 pF |
33 | 可調電容 | 10～60 pF | C12 | 1塊 |
220 pF |
20～120 pF |
34 | CC瓷片電容 | 20 pF | C13 | 1塊 |
CL聚脂膜電容 | 2200 pF |
5600 pF |
35 | CBB聚丙烯膜電容 | 0.047μF | C14 | 1塊 |
0.01μF |
0.1μF |
36 | CD鋁電解電容(50V DC) | 2.2μF | C15 | 2塊 |
33μF |
47μF |
37 | WX線繞電位器（WX050） | 100(5W) | RP1 | 1塊 |
38 | WH碳膜電位器（WH118） | 470(2W) | RP2 | 1塊 |
39 | WH碳膜電位器(WH118) | 1K (2W) | RP3 | 1塊 |
40 | WX線繞電位器(WX14-12) | 4.7K(1W) | RP5 | 1塊 |
41 | WH碳膜電位器(WH5) | 10K (1/2W) | RP6 | 1塊 |
42 | WH碳膜電位器(WH5) | 22K(1/2W) | RP7 | 1塊 |
43 | WH碳膜電位器(WH5) | 33K(1/2W) | RP8 | 1塊 |
44 | WH碳膜電位器(WH118) | 47K (2W) | RP9 | 1塊 |
45 | WH碳膜電位器(WH118) | 100K (2W) | RP10 | 1塊 |
46 | WH碳膜電位器(WH118) | 470K (2W) | RP11 | 1塊 |
47 | WH碳膜電位器(WH118) | 1M (2W) | RP12 | 1塊 |
48 | 繞線式電位器（WXD3-12） | 1K (2W) | RP13 | 1塊 |
49 | 線繞電感 | 電感L=30mH | L01 | 1塊 |
50 | 線繞電感 | 電感L=100mH | L02 | 1塊 |
51 | 色碼電感 | 22μH | L03 | 1塊 |
82μH |
180μH |
52 | 色碼電感 | 330μH | L05 | 1塊 |
柱形電感 | 47μH |
色碼電感 | 100μH |
53 | 脈沖變壓器（單雙脈沖） | KMB-0021 | T05 | 1塊 |
54 | 集成底座 | 8P | IC1 | 2塊 |
55 | 集成底座 | 14P | IC2 | 5塊 |
56 | 集成底座 | 16P | IC3 | 4塊 |
57 | 集成底座 | 18P | IC4 | 2塊 |
58 | 集成底座 | 20P | IC5 | 1塊 |
59 | 集成底座 | 28P | IC7 | 1塊 |
60 | 單向擊穿二極管(穩壓管) | 1N4728A(3.3V 1W) | VS1 | 1塊 |
1N4733A (5V 1W) |
1N4735A(6.2V 1W) |
61 | 單向擊穿二極管(穩壓管) | 1N4738A(8.2V 1W) | VS2 | 1塊 |
1N4740A(10V 1W) |
1N4742A(12V 1W) |
62 | 雙向穩壓管 (1W) | 5V | VS3 | 1塊 |
8.2V |
10V |
12V |
63 | 整流二極管 | 1N4007×4 | VD1 | 1塊 |
64 | 開關二極管 | 1N4148×2 | VD2 | 1塊 |
肖特基二極管 | 1N5818 |
1N5819 |
65 | 三極管 | TIP42C | VT1 | 1塊 |
BU406 |
散熱器 | ST25×2 |
66 | 三極管 | 9012 | VT2 | 1塊 |
TIP41C |
散熱器 | ST25×1 |
67 | 三極管 | 9013 | VT3 | 1塊 |
TIP41C |
散熱器 | ST25×1 |
68 | 晶閘管 | BT151 | VT4 | 1塊 |
場效應管 | 3DJ7 |
散熱器 | ST25×1 |
69 | 增強型場效應管 | IRF630 (N溝道) | VT5 | 1塊 |
IRF9620(P溝道) |
散熱器 | ST25×2 |
70 | IGBT管 | 10N60×2 | VT6 | 1塊 |
1N4148×2 |
散熱器 | ST25×2 |
71 | 晶閘管電路 | （51Ω、0.1μF、BT151、FU）×3 | VT7 | 1塊 |
散熱器 | ST25×3 |
72 | 雙向觸發二極管 | BD3 | VT8 | 1塊 |
雙向晶閘管 | BT135 |
散熱器 | ST25×1 |
73 | 儀表開關 | KN32B | S1 | 1塊 |
74 | 按鈕開關 | AN4 | S2 | 1塊 |
76 | 鈕子開關 | KNX1×2 | S3 | 1塊 |
77 | 白熾燈座 |
| HL1 | 1塊 |
78 | 指示燈 | 6.3V | HL4 | 1塊 |
79 | 熔斷絲 |
| FU | 1塊 |
80 | 電流表插座 |
| SW | 1塊 |
81 | 共陰數碼管 | 0.5吋 | BX01 | 1塊 |
電阻 | 300Ω×8個 |
82 | 穩壓集成 | LM337 | BX04 | 1塊 |
LM317 |
散熱器 | ST25×2 |
83 | MIC聲電傳感器 | CZN-15EN | BX05 | 1塊 |
石英晶體振蕩器 | 32.768石英晶體 |
10MΩ電阻 |
33 pF電容器×2 |
84 | 揚聲器 | 8Ω | BX06 | 1塊 |
85 | 蜂鳴器 | TMB12A12 | BX07 | 1塊 |
LED | 5個大（紅） |
電阻 | 100Ω/0.25W |
86 | 氣敏元件 | QM-J3 | BX08 | 1塊 |
87 | 三極管插座 | 127-3T | BX09 | 1塊 |
元件插座 |
88 | 元件插座 | 127-2T×4 | BX10 | 1塊 |
89 | 音樂芯片 | CF-60 | BX11 | 1塊 |
紐子開關 | KNX1 |
90 | 保險絲 | FU | AX1穩壓管穩壓電路 | 1塊 |
二極管 | 1N4007×4 |
電容 | 1000μF /50V |
100μF /35V |
0.1μF |
穩壓管 | 1N4733 (5.1V) |
91 | 電阻 | 100Ω/0.25W×2 | AX3銅電阻溫度計電路 | 1塊 |
39Ω/0.25W |
33Ω/0.25W |
溫度傳感器 | LM35 |
琺瑯電阻 | RX20-10W 20Ω |
紐子開關 | KNX1×2 |
電位器 | 470Ω(WH5) |
銅電阻 | Cu-50 |
92 | 直流數字毫伏表 | 0～2000mV | AX4直流數字毫伏表 | 1塊 |
93 | 保險絲 | FU | AX5直流恒壓源 | 1塊 |
二極管 | 1N4007×4 |
電容 | 470μF /50V |
100μF /25V |
0.01μF |
集成 | LM7812 |
散熱器 | ST25×1 |
94 | 電位器 | 10K（WH5）×2 | AX9運放電路 | 1塊 |
二極管 | 1N4148×2 |
電容 | 10μF /35V |
集成 | OP07 |
集成底座 | 8P |
95 | 集成運放 | LM358 | AX10雙運放電路 | 1塊 |
集成底座 | 8P |
96 | 繼電器 | GZR-2 12V | AX11繼電器驅動電路 | 1塊 |
三極管 | 9013 |
二極管 | 1N4148 |
97 | 電容 | 1000μF/50V×2 | AX1278系列穩壓源 | 1塊 |
0.33μF×2 |
插座 | 127-3T |
98 | 電容 | 1000μF/50V×2 | AX1379系列穩壓源 | 1塊 |
0.33μF×2 |
插座 | 127-3T |
99 | 電位器 | 22K(WH5) | AX14單結晶體管觸發電路 | 1塊 |
單結晶體管 | BT33 |
電阻 | 2.2K/0.25W |
100Ω/0.25W |
560Ω/0.25W |
三極管 | 9013 |
二極管 | 1N4148Ω×2 |
100 | 功放 | LM386 | AX15功率放大集成電路 | 1塊 |
電阻 | 10Ω/0.25W×2 |
電容 | 47nF×2 |
10μF/35V |
100nF |
100μF/35V |
集成底座 | 8P |
101 | 集成 | MC34063A | AX16集成轉換器 | 1塊 |
集成底座 | 8P |
102 | 光電開關 | GP1A05HR×2 | AX20電動機測速 | 1塊 |
磁性電機 | 385 |
固定支架 | 配套 |
103 | 鈕子開關 | KNX1×2 | AX210-1置數單刀雙擲開關 | 1塊 |
104 | 集成 | CD4011 | AX22單脈沖信號 | 1塊 |
CD1413 |
集成底座 | 14P |
16P |
電阻 | 100Ω/0.25W×4 |
51Ω/0.25W×4 |
復位開關 | AN4×2 |
LED | 紅×2 綠×2 |
105 | 電阻 | 100K/0.25W×10 | AX23觸摸式編碼開關 | 1塊 |
鈕子開關 | KNX1 |
輕觸開關 | （6×6×4.3）×10 |
106 | 電阻 | 51K/0.25W×10 | AX248421撥碼盤 | 1塊 |
夾板 | KAS-3 |
8421撥碼開關 | KAS-3×2 |
二極管 | 1N4148×8 |
107 | 集成 | 555 | AX25CP時鐘脈沖源 | 2塊 |
集成底座 | 8P |
電位器 | 100k(WH5)×2 |
電阻 | 10k/0.25W×2 |
300Ω/0.25W |
二極管 | 1N4007×2 |
電容 | 10μF/35V |
0.1μF |
0.01μF |
鈕子開關 | KNX1 |
LED | 紅（5個大） |
108 | 電阻 | 100Ω/0.25W×7 | AX26發光二極管及驅動 | 1塊 |
集成 | 62083 |
集成底座 | 20P |
LED | 紅×8 |
109 | 集成 | CD4511 | AX27共陰數碼管 | 3塊 |
集成底座 | 16P |
電阻 | 100Ω/0.25W×14 |
共陰數碼管 | 0.5寸×2 |
110 | LED | 紅×4 綠×4 黃×4 | AX28交通燈電路 | 1塊 |
電阻 | 51Ω/0.25 W×6 |
集成 | MC1413 |
集成底座 | 16P |
111 | 指針微安表 | 100μA |
| 1塊 |
表三 、集成芯片及連接線清單
集成清單 |
序號 | 名稱 | 型號/規格 | 單位 | 數量 |
1 | 集成芯片 | CD4001 | 個 | 1 |
2 | 集成芯片 | CD4002 | 個 | 1 |
3 | 集成芯片 | CD4011 | 個 | 1 |
4 | 集成芯片 | CD4012 | 個 | 1 |
5 | 集成芯片 | CD4013 | 個 | 2 |
6 | 集成芯片 | CD4015 | 個 | 1 |
7 | 集成芯片 | CD4023 | 個 | 1 |
8 | 集成芯片 | CD4025 | 個 | 2 |
9 | 集成芯片 | CD4060 | 個 | 1 |
10 | 集成芯片 | CD4069 | 個 | 1 |
11 | 集成芯片 | CD4070 | 個 | 1 |
12 | 集成芯片 | CD4071 | 個 | 1 |
13 | 集成芯片 | CD4073 | 個 | 1 |
14 | 集成芯片 | CD4075 | 個 | 1 |
15 | 集成芯片 | CD4081 | 個 | 3 |
16 | 集成芯片 | CD4085 | 個 | 1 |
17 | 集成芯片 | CD4511 | 個 | 1 |
18 | 集成芯片 | CD4513 | 個 | 1 |
19 | 集成芯片 | CD4518 | 個 | 3 |
20 | 集成芯片 | CD4528 | 個 | 1 |
21 | 集成芯片 | CD4532 | 個 | 1 |
22 | 集成芯片 | CD4585 | 個 | 2 |
23 | 集成芯片 | CD40106 | 個 | 1 |
24 | 集成芯片 | CD40107 | 個 | 1 |
25 | 集成芯片 | CD40192 | 個 | 2 |
26 | 集成芯片 | CD40194 | 個 | 1 |
27 | 集成芯片 | 74LS00 | 個 | 1 |
28 | 集成芯片 | 74HC112 | 個 | 1 |
29 | 集成芯片 | 74HC138 | 個 | 1 |
30 | 集成芯片 | 74HC151 | 個 | 1 |
31 | 集成芯片 | 74LS196 | 個 | 2 |
32 | 集成芯片 | 74LS283 | 個 | 1 |
33 | 集成芯片 | DAC0832 | 個 | 1 |
34 | 集成芯片 | DAC0809 | 個 | 1 |
35 | 集成芯片 | 555 | 個 | 2 |
36 | 集成芯片 | LM358 | 個 | 1 |
37 | 集成芯片 | 4N35 | 個 | 1 |
38 | 集成芯片 | TIL117 | 個 | 1 |
39 | 集成芯片 | 7812 | 個 | 1 |
40 | 集成芯片 | 7815 | 個 | 1 |
41 | 集成芯片 | 7915 | 個 | 1 |
42 | 三極管 | 9012 | 個 | 1 |
43 | 三極管 | 9013 | 個 | 2 |
44 | 三極管 | 9014 | 個 | 1 |
45 | 光電三極管 | 3DU2（1KL3B） | 個 | 1 |
46 | 光敏電阻 | GL5626D | 個 | 1 |
47 | 動圈式話筒 | SD152B | 個 | 1 |
48 | RJ 金屬膜電阻 | 100 歐1/2W | 個 | 1 |
49 | RJ 金屬膜電阻 | 15K 歐1/2W | 個 | 1 |
50 | RJ 金屬膜電阻 | 22K 歐1/2W | 個 | 1 |
51 | RJ 金屬膜電阻 | 51K 歐1/2W | 個 | 3 |
52 | 電解電容 | 3.3uF/35V | 個 | 1 |
53 | 電解電容 | 1uF/35V | 個 | 1 |
54 | 電解電容 | 100uF/35V | 個 | 1 |
實驗連接線 |
序號 | 名稱 | 型號/規格 | 單位 | 數量 |
1 | 導線(香蕉插) | 紅色15cm | 根 | 10 |
2 | 導線(香蕉插) | 黃色15cm | 根 | 10 |
3 | 導線(香蕉插) | 綠色15cm | 根 | 10 |
4 | 導線(香蕉插) | 藍色15cm | 根 | 10 |
5 | 導線(香蕉插) | 黑色15cm | 根 | 10 |
6 | 導線(香蕉插) | 紅色20cm | 根 | 6 |
7 | 導線(香蕉插) | 黃色20cm | 根 | 6 |
8 | 導線(香蕉插) | 綠色20cm | 根 | 6 |
9 | 導線(香蕉插) | 藍色20cm | 根 | 6 |
10 | 導線(香蕉插) | 黑色20cm | 根 | 6 |
11 | 導線(香蕉插) | 紅色45cm | 根 | 4 |
12 | 導線(香蕉插) | 黃色45cm | 根 | 4 |
13 | 導線(香蕉插) | 綠色45cm | 根 | 4 |
14 | 導線(香蕉插) | 藍色45cm | 根 | 4 |
15 | 導線(香蕉插) | 黑色45cm | 根 | 4 |
16 | 屏蔽線(香蕉插) | 60cm | 根 | 3 |
17 | 大小頭測試線（香蕉插四種顏色） | 45cm | 根 | 4 |
| 實驗配件 |
1 | 螺口燈泡 | 15W24V | 只 | 2 |
2 | 熔芯(保險絲) | 1A、0.5A、2A(玻璃) | 只 | 1 盒/5 臺 |
