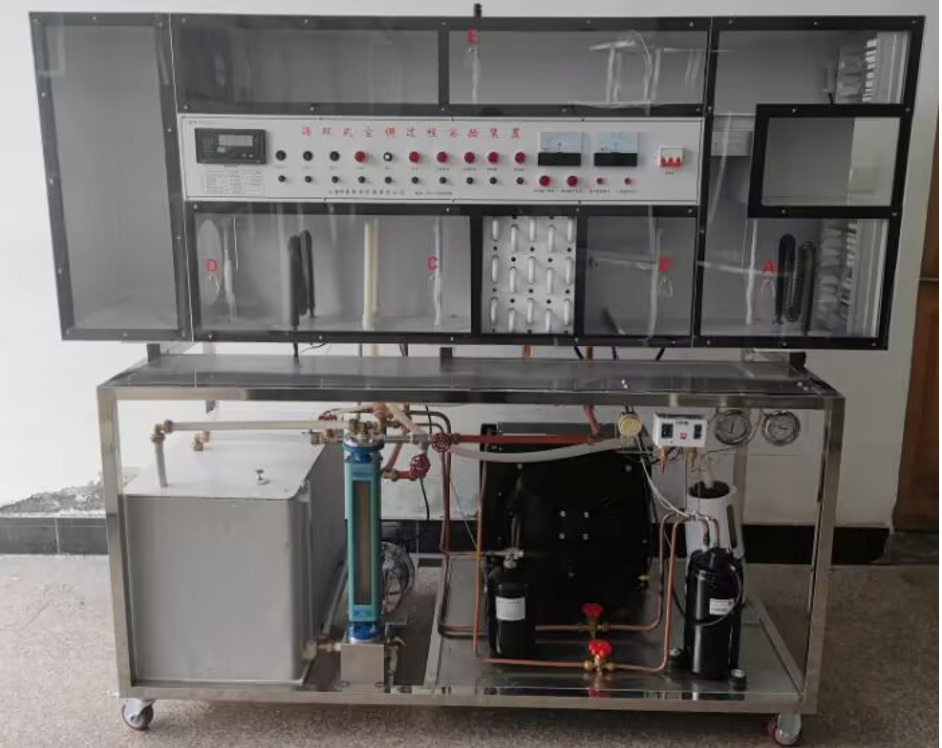

SB-514空氣熱濕處理試驗臺

一、功能：

空氣熱濕處理實驗裝置為《空氣調節》課程實驗教學設備,用它可以模 擬不同季節室內和室外的環境和空氣處理調節的方法,進 行集中式空調系統不同循環形式的空氣調節實驗。還可以 做變風量運行調節實驗和制冷系統的參數測定及其調節實 驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的 結構由空氣循環系統、加濕器、加熱器、冷卻器及其冷水 機組和相應的測試儀表等組成。可以實現對空氣的加熱、 冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。 在實驗中,還可以對空氣的溫度、濕度、流量進行測量，并 能對加溫器、加熱器的輸入電功率進行測定,從而可以計算 各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡 的分析。

1、 產品應用范圍：

1.1用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法，進行集中式空調系統不同循環形式的空氣調節實驗。

1.2還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。

1.3裝置具有透明風管，可直觀地觀察和測試。

2 、產品使用工作環境：

2.1工作環境溫度： 0-40℃。

2.2工作環境濕度： < 80%。

2.3電源：單相380V。

3、 技術及性能參數：

3.1制冷量： 950kcal/h，制熱量：3kW；

3.2蒸發氣面積  12平方米；換熱器面積12平方米；

3.3轉子流量計：流量范圍40-400L/h，流量計前應裝Y型過濾器。

3.4制冷劑      R22  2公斤；

3.5壓縮機功率 ：1.5P  ；

3.6蒸發器水箱：650*400*450 mm，并在水箱底部設置排水口及閥門，便于排水；同時，水箱上部為可拆卸面蓋，且上部離其它面凈距要大于200 mm，便于維護人員沖洗水箱及擦洗箱內盤管。

3.7水泵：功率370W，揚程 35米，流量4.2m3/h。

4、系統配置清單
