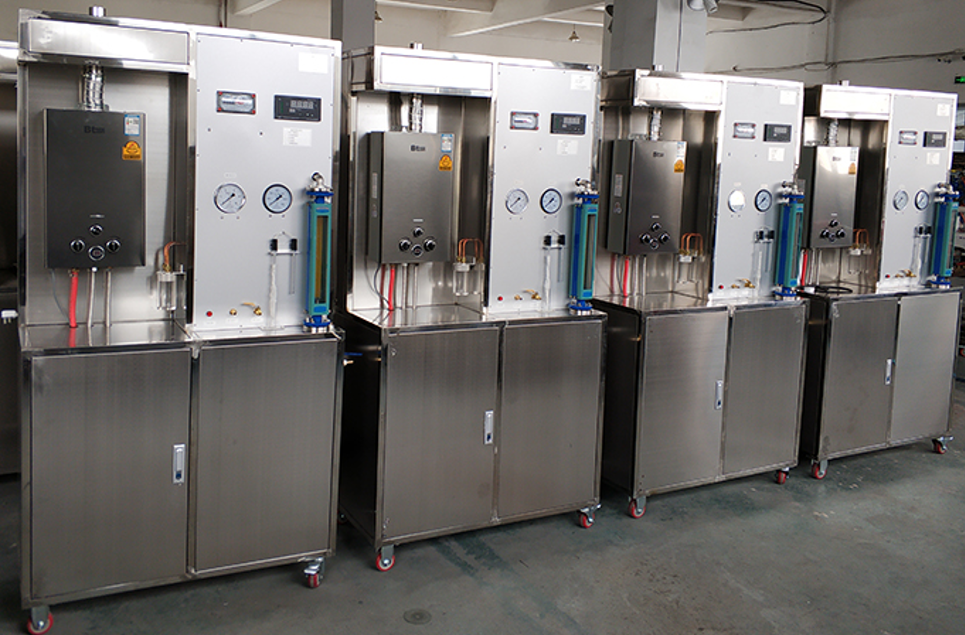

SB-321小型燃氣鍋爐熱工性能實驗裝置

一、概述

小型燃氣鍋爐熱工性能實驗裝置、小型燃氣鍋爐熱工性能綜合實驗平臺——實驗?zāi)康呐c核心配置詳解。

二、實驗主要目標：

1、深入探究燃氣鍋爐的內部工作機制，了解其運行原理。

2、精確測試并評估小型燃氣鍋爐的熱效率、熱流量等關鍵熱工性能指標。

三、關鍵設備與配置：

1、配備12Kw功率的小型燃氣鍋爐，滿足實驗需求。

2、采用進口版式換熱器，提升熱交換效率。

3、配置進口循環水泵1臺，確保水循環系統的穩定運行。

4、集成熱電偶測溫系統，實時監測溫度變化。

5、安裝干式氣體流量計，精度高達2.5%，確保氣體流量測量的準確性。

6、設計額定流量為4m3/h的氣體流量控制系統。

7、配備±3000Pa U型壓力計，用于測量壓力變化。

8、提供0.4級標準壓力表1塊，確保壓力測量的精確度。

9、設置升轉子流量計1支，輔助流量測量。

10、配備煙氣取樣器1個，便于進行煙氣成分分析。

11、集成萬能輸入8點巡檢儀，實時監測并顯示溫度數據。

12、采用不銹鋼臺架，為實驗設備提供穩固支撐。

（可選增強配置）

可配套熱值儀，用于測量燃氣的熱值。

可增加煙氣分析儀，深入分析煙氣成分，評估燃燒效率。

四、技術規格與參數：

1、工作電源：220V，額定功率50W，確保設備穩定運行。

2、外形規格：整體尺寸為1000×800×1800mm，適應多種實驗環境。
