SB-207B電機拖動配盤實訓設備

電機拖動配盤實訓設備可以滿足電氣類、機電類對于電機與拖動類實驗教學需要，通過在本實驗裝置中的技能訓練，能在深入理解專業知識的同時，培養學生的實踐技能。

電機拖動配盤實訓設備主要承擔自動化專業學生《電機與拖動》、《低壓電器控制》等專業課程的一體化教學任務。主要設備有接線型單/三相交流電機控制設備，接線型儀表和照明電路。主要實驗項目有，三相交流異步電動機啟?？刂?、三相交流異步電動機正反控制、三相交流異步電動機星三轉換控制、三相交流異步電動機能耗制動、三相交流異步電動機反接制動等。

其中每一套由1套低壓電器元件，1臺網孔實訓屏，1組電源控制屏組成。

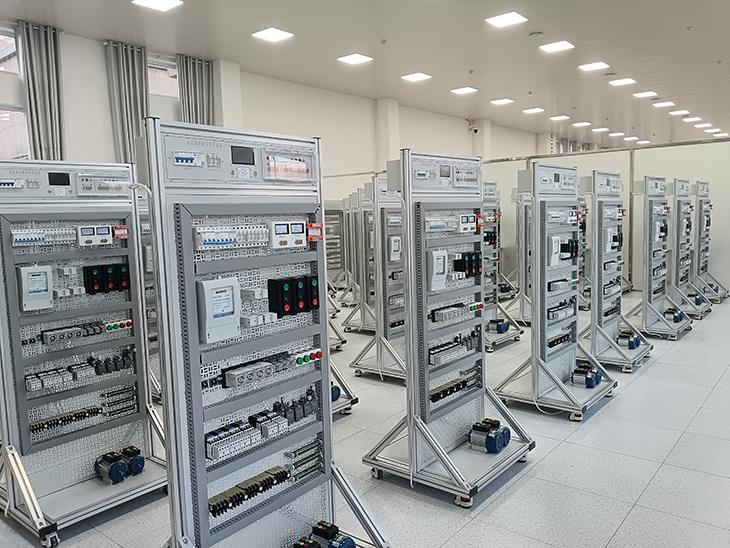

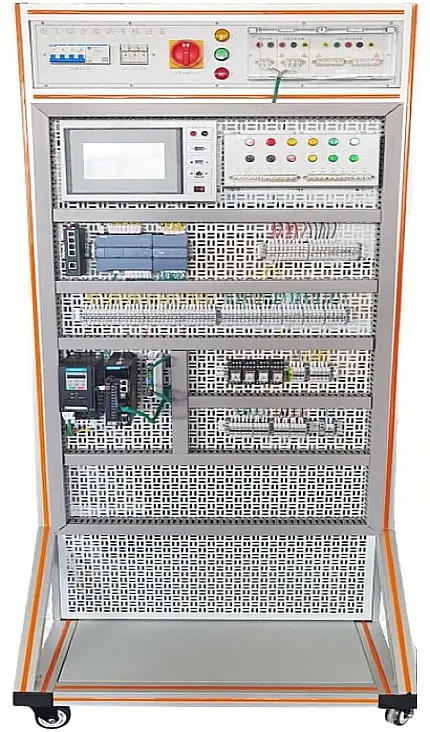

參考圖片

具體要求如下：

1）低壓電器元件：

大功率電阻，橋堆，二極管，三相異步電機，實驗用雙速電機，自攻螺絲，塑料卡子，熱繼電器，接線端子，1P熔斷器，3P熔斷器，6A熔芯，2A熔芯，時間繼電器（帶底座）通電延時，時間繼電器（帶底座）斷電延時，卡槽式指示燈，中間繼電器（帶底座），接觸器，輔助觸頭，按鈕，行程開關，電流互感器，轉換開關，電壓表，電流表，3P斷路器，1P斷路器，控制變壓器，電能表（三相四線）。

2）網孔實訓屏：

外形尺寸長*寬*高：700mm×500mm×1700mm。

3）電源控制屏：

電源控制屏輸入電源：電壓AC380V，電流5A，1組。

1 、通用技術要求

提供設備的設計、材料、制造工藝、質量控制和產品檢查驗收等均符合以下國家現行規范和標準，以及相關企業標準：LD/T81.2-2006 維修電工職業技能實訓和認定設備技術規范

國家維修電工職業資格標準

以上標準規范包括但不限于此，當上述標準、規范與規定發生矛盾時，按要求嚴者執行，供應商在正式制造之前，如有標準更新，供應商應按最新標準執行。

2 、對產品功能、接口的技術要求

2.1 低壓電器元件參數以及數量要求

2.2 網孔實訓屏技術要求

1）材質要求

底盤應采用鋼鋁結構，可放置電機；框架應采用工業鋁型材結構；萬能網孔板應采用鑲嵌鋁型結構；

2）安裝要求

底部應裝有4只萬向輪，帶自鎖功能。

3）尺寸要求

長*寬*高：700mm×500mm×1700mm

2.3 電源控制屏技術要求

電源控制屏應安裝至網孔實訓屏上端，為電機拖動配盤實訓設備提供各種電源，具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功；應有兩組交流電源輸出；AC380V、AC220V，應采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線；電源輸出區域應有透明安全防護罩，防護罩開合角度大于110度，出線孔應為拱門型設計。

2.4 接口的技術要求

應配備不少于2m的電源引出線（不包含由設備頂部至下端部分），并配有相應插頭以及插座。

2.5 電機拖動配盤實訓設備可開展的項目要求

電機拖動配盤實訓設備可開展但不限于以下項目：
