槽系夾具拆裝教學模型

SB-CXJM槽系夾具拆裝教學模型

一、槽系夾具拆裝教學設備概述

槽系夾具拆裝教學模型本產品根據工業用槽系組合夾具演變而成,采用全鋁合金為原材料,精細加工而成。并配有夾緊工件;做了氧化處理,使用壽命大大提高;重量更輕,適合學生動手搭接組裝夾具,降低操作難度,安全性方面也得到保障。為高校提供一個既價格實惠,又能滿足教學需求的教學新型產品;節約成本,具有前瞻性和指引性。是日常機械拆裝實驗室中較為實用的教學用具。

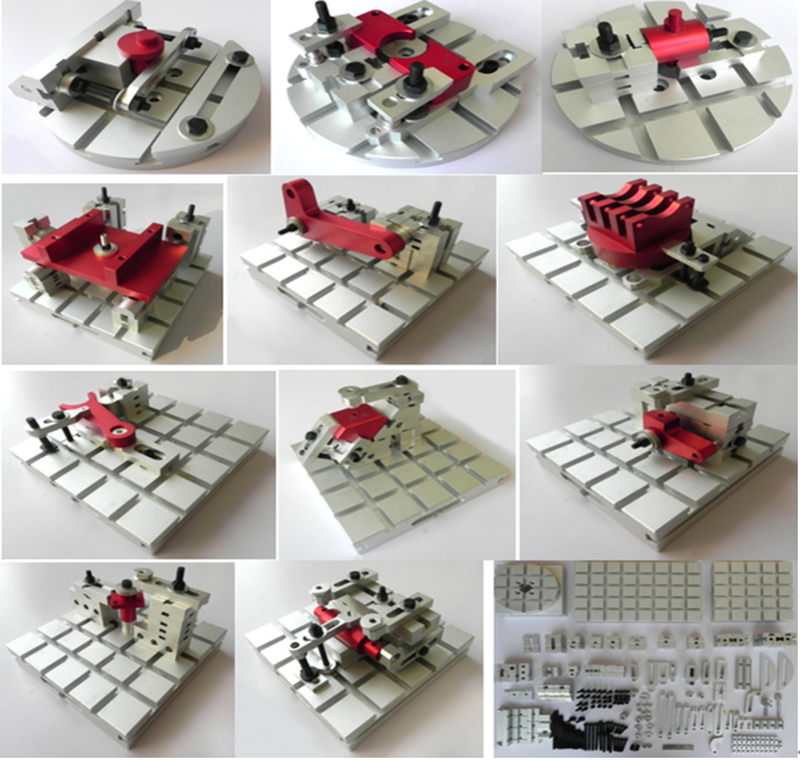

實物展示圖

二、技術參數

1、材質為鋁合金,表面采用噴砂氧化處理。

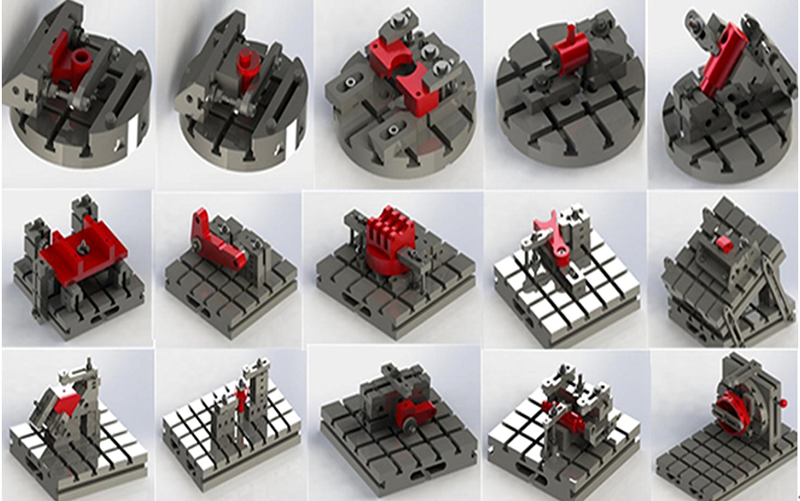

2、能搭建15種槽系組合夾具方案;

3、可根據學校指定要求定做產品;

三、槽系組合夾具配置清單

序號

名稱

數量

1

正方形基礎板SJ2225-Z100_3

1

2

伸長板SJ2225-Z261_3

1

3

端孔定位支撐SJ2225-Z282_3

1

4

三槽正方形支撐SJ2225-Z205_2

2

5

等長雙頭螺柱B級[GBT901-1988][M10×140]

2

6

大墊圈_A級[GBT96_1-2002][10]

6

7

1型六角螺母_A級和B級[GBT6170-2000][M10]

4

8

V型支撐SJ2225-Z241_2

1

9

雙槽正方形墊板SJ2225-Z201_3

1

10

單面槽鉆模板SJ2225-Z411_5

2

11

快換鉆套SJ2225-Z441_36

2

12

偏心鉆模板SJ2225-Z400_5

1

13

叉型壓板SJ2225-Z530_1

1

14

T型鍵

2

15

圓形定位圈

1

16

T型鍵19

3

17

T型鍵14

1

18

六角頭螺栓全螺紋_C級[GBT5781-2000][M10×25]

1

19

六角頭螺栓全螺紋_C級[GBT5781-2000][M10×80]

2

20

等長雙頭螺柱B級[GBT901-1988][M10×130]

1

21

正方形基礎板

1

22

長方形墊板1

3

23

長方形墊板2

6

24

雙槽正方形墊板1

2

25

雙槽正方形墊板2

2

26

雙槽正方形墊板3

2

27

T型鍵14

1

28

定位墊塊

1

29

double end stud   30(clamping ty31pe)grade b 32gb-2

2

30

平墊33圈A級[GBT97_1-234002][10]

4

31

1型六角螺母35_A級和B級[GBT613670-2000][M1037]

1

32

沉孔鉆模板38SJ2225-Z412_1

1

33

39菱形定位銷SJ240225-Z315_8

1

34

快換墊圈SJ2225-Z643_1

2

35

T型鍵19

4

36

大墊圈_A級[GBT96_1-2002][10]

2

37

T型鍵

1

38

等長雙頭螺柱B級[GBT901-1988][M10×130]

1

39

等長雙頭螺柱B級[GBT901-1988][M10×100]

2

40

六角頭螺栓全螺紋_C級[GBT5781-2000][M10×40]

1
