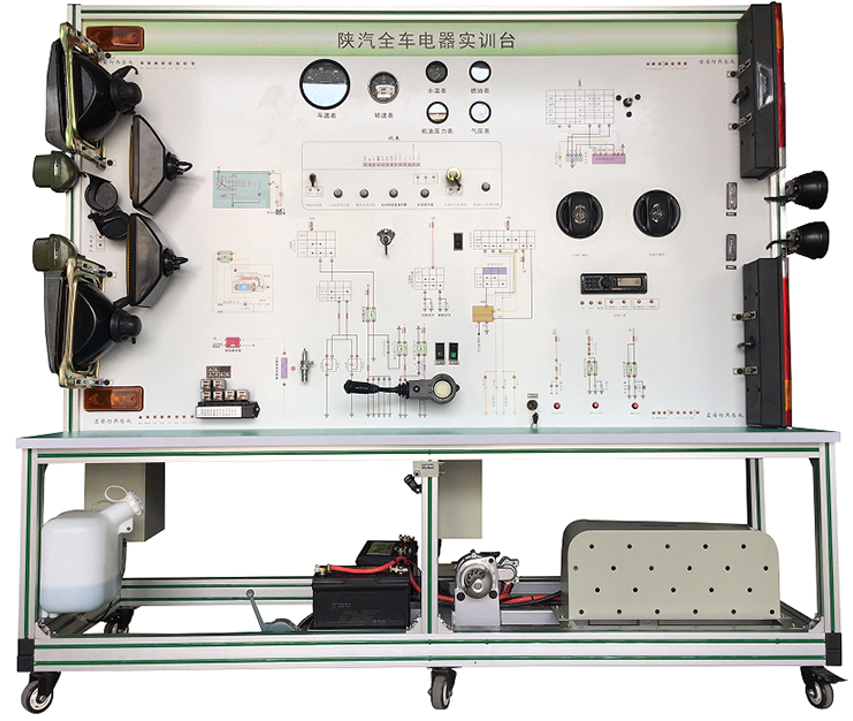

陜汽SX2300全車電器系統實訓臺

一、產品簡介

全車電器系統實訓設備采用陜汽SX2300 柴油機整車電器 全新實物材料為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。

接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。

2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。

3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

三、技術規格

外形尺寸（約）：2080×700×1900mm(長×寬×高)

動力電源：三相四線(或三相五線)380V±10% 50Hz

工作電壓：直流24V

工作溫度：-40℃～+50℃

三相異步電動機

型  號：YT 100L1-4

電壓：AC 220V/380V

功率：2.2KW

轉速：1420r/min

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、實訓項目

汽車燈光照明系統檢測與維修

汽車儀表系統檢測與維修

汽車啟動系統檢測與維修

汽車充電系統檢測與維修

汽車雨刮系統檢測與維修

音響系統檢測與維修

電氣系統檢測與維修﹑診斷
