DF-1204-8拖拉機國賽柴油機檢測與維修實訓臺

一、產品簡介

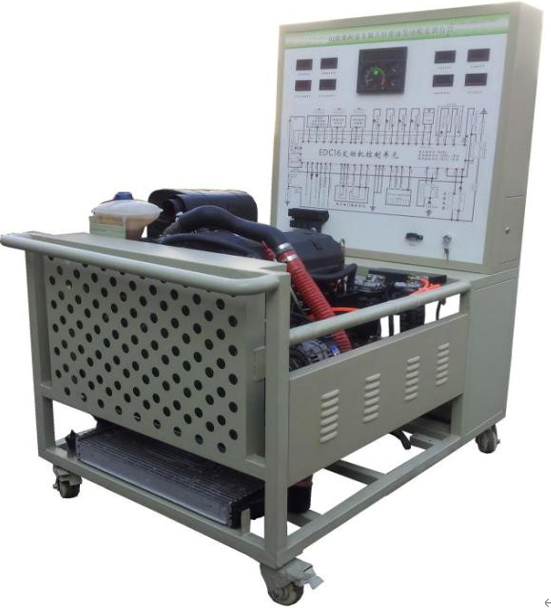

該設備采用全新國賽DF-1204-8拖拉機 （國4） 電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。

適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。

濰柴WP4.1

發動機參數要求：

進氣形式：增壓中冷；

汽缸數：4；

燃料種類：柴油；

汽缸排列形式：直列；

排量：4.088L；

排放標準：國四；

最大輸出功率：115kW；

額定轉速：2600rpm；

最大馬力：160馬力；

最大扭矩：520N.m；

最大扭矩轉速：1400-1800rpm；

全負荷最低燃油耗率：197g/kW.h；

發動機形式：共軌；

壓縮比：17.5:1；

缸徑x行程：105X118mm；

每缸氣門數：4個；

二、功能特點

1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。

2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。

3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。

5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。

7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。

9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格

外形尺寸：1500×1000×1700mm(長×寬×高)

工作電源：直流12V

燃油標號：依發動機型號

油箱容積：10L

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

面板機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：120*80mm

四、基本配置(每臺)
