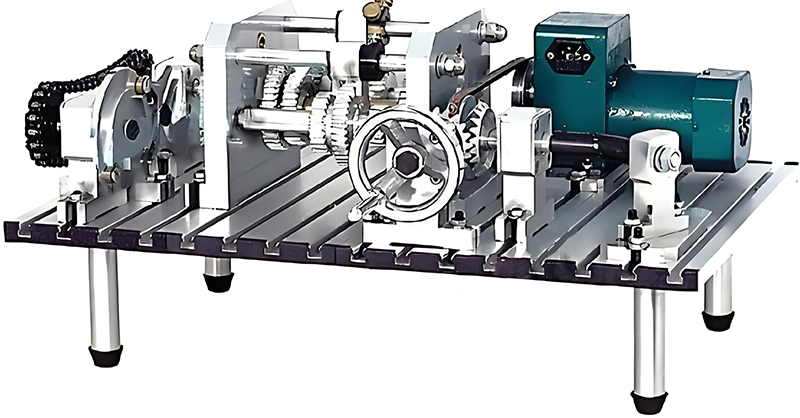

SB-JZB機械系統傳動創新組合設計實驗臺

一、實驗箱使用的目的

機械系統傳動創新組合設計實驗臺、機械傳動裝置是機器或機組的主要組成部分，起著傳遞動力或改變運動的重要作用。根據需要選擇傳動類型，組合出合理的機械傳動方案，是《機械設計》課程教學中的重要。

1、加深對各種類型的機械傳動的感性認識和理論認識；

2、通過拼裝各種組合傳動方案，可對比分析不同方案的傳動特點,本實驗箱是培養學生創新能力的理想平臺；

3、本實驗箱為便攜式，可電動、也可手動，可配置在開放實驗室，學生也可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。

二、實驗內容

1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；

2、對比分析不同組合傳動的特點。

三、實驗箱簡介

1、實驗箱配置及主要技術參數；本實驗箱備有63種162個自制零部件、20種標準件及8種外購件，還有4種5件拼裝工具。箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便，工作臺面板為帶T形槽硬鋁型材制作，組裝方便快速。各種零件的名稱、數量及主要技術參數如附表所示。

2、拚裝方案：利用本實驗箱配備的零部件可組裝數十種機械傳動方案

四、主要有：

（1）單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向聯軸器傳動等。

（2）變速器：參照CA6132精密車床變速器設計。

手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸（二根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。

（3）多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。

五、例如：

1、手輪-V帶-槽輪機構組合傳動

2、手輪-鏈-槽輪機構組合傳動

3、手輪-V帶-離合器-鏈-槽輪機構組合傳動

4、手輪-錐齒輪-槽輪機構-V帶組合傳動

5、手輪-錐齒輪-槽輪機構-鏈輪組合傳動

6、手輪-錐齒輪-變速器-柱銷或滾子鏈聯軸器-鏈-槽輪機構組合傳動

7、手輪-各種聯軸器-鏈-槽輪機構組合傳動

8、手輪-變速器（中介輪）-離合器-V帶組合傳動

9、電機-V帶-槽輪機構組合傳動

10、電機-V帶-鏈-槽輪機構組合傳動

11、電機-V帶-單十字萬向聯軸器傳動

12、電機-V帶-離合器-鏈-槽輪機構組合傳動

13、電機-V帶-槽輪機構-V帶（或鏈輪）組合傳動

14、電機-V帶-滑塊聯軸器-V帶（或鏈）組合傳動

15、電機-V帶-錐齒輪-變速器-柱銷或滾子鏈聯軸器-鏈-槽輪機構組合傳動

16、電機-V帶-各種聯軸器-鏈-槽輪機構組合傳動

17、電機-V帶-變速器（中介輪）-離合器-V帶組合傳動

六、其它

1、電機功率：60W

2、外形尺寸：690X495X165mm

3、拚裝后尺寸：640X445X320mm

4、總 重 量：28Kg
