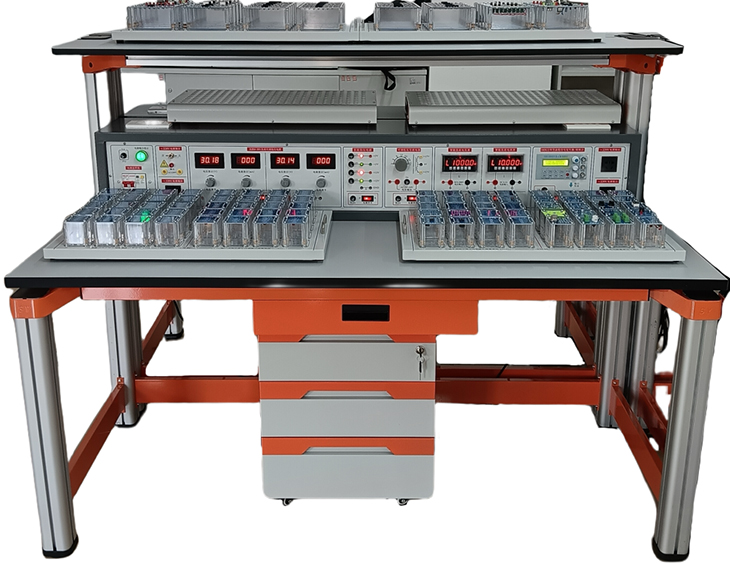

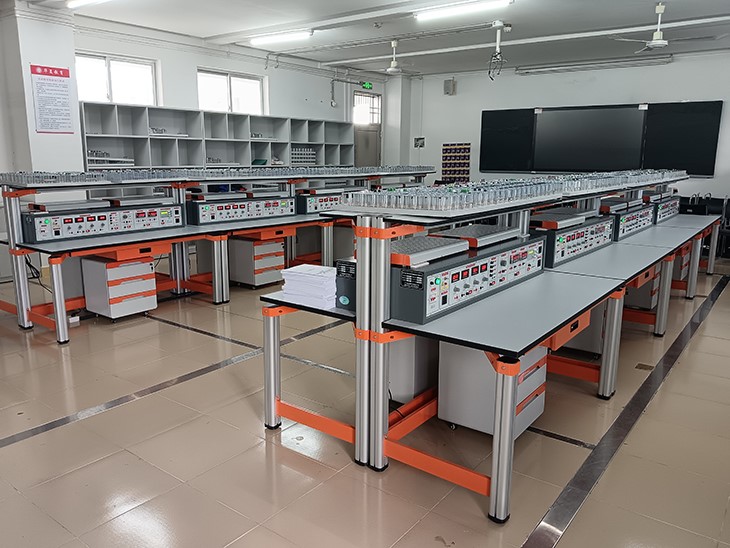

SBZCX-01A型電子技術創新綜合實訓設備
一、概述
電子技術創新綜合實訓設備、電子創新工訓室設備致力于為高質量、創新性的智能控制、智能制造技術創新提供支撐。專注于培養大學生的專業技能，同時為電氣、自動化、機械、電子、車輛等專業大學生提供先進的智能控制技術教育和實踐平臺。通過實踐和創新來推動工程技術的發展。
教育培養：培養具有先進智能控制技術和創新能力的大學生，為智能制造、工業自動化、電力、電子等領域輸送合格的專業人才。
技術研發：不斷研發新技術、新裝備，保持與工業界同步，為大學生提供最新的技術學習和實踐機會。
服務社會：通過技術服務和項目合作，通過不斷了解地方產業需求，為社會提供高質量的技術創新解決方案，推動地方經濟發展。
電子技術創新綜合實訓設備、電子創新實訓平臺主要是吸引和鼓勵廣大學生積極參加課外科技活動，培養學生的創新能力、協作精神和理論聯系實際的作風和工程實踐素質，提高學生針對實際問題進行電子設計制作的能力。
電子創新實訓平臺采取開放式管理模式，支持學生自擬、自選實訓題目，自行組織實訓，最大程度的鍛煉和開發學生的創新能力。
（創新透明模塊）
二、技術指標
1.工作電源：單相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×700×1200㎜（左右）
4.整機功耗：≤1.0KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、電子技術創新綜合實訓設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。電子創新單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電子技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備各個功能模塊單元功能構成：
裝置由實訓主機箱、儀器架、功能網孔板（掛放工具、元件盒）、實驗桌（裝有透明創新實訓模塊固定插板）、移動矮柜、透明創新實驗?zāi)K、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。
（一）實訓主機箱部分介紹：
實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；并配有多組外部儀器交流工作電源插座。
1、控制及交流電源部分
提供單相固定220V交流電源，設有電流型漏電保護開關，具有短路保護和上電指示功能。
2、低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A， 同時提供雙17V帶中心抽頭變壓器一只。
3、穩流穩壓電源模塊
（1）雙路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
（2）.直流電源包括±12V及±5V電源
★4、智能型直流測量儀表模塊
（1）直流數顯電壓表一只，測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，具有量程手動、自動切換,超量程自動報警功能。6位數碼顯示四位測量值，具有超量程提示功能。
（2）直流數顯毫安表一只，測量范圍：0-5A,設置10mA/500mA/5A三檔量程，具有量程手動、自動切換,超量程報警功能。6位數碼顯示四位測量值，超量程提示。
★5、DDS功率型函數發生器/頻率計：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥5V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~2MHz, 采用旋轉設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有20db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍50MHz。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用。放置示波器等測試儀器，實驗過程中使用得心應手。
（三）網孔掛板：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，可掛置看板、工具、放置的電子零件耗材塑料元件盒等。
★（四）、實訓桌：
外形尺寸為1600（長）*700（寬）*1200（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用不少于40mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。
（六）提供電烙鐵，剝線鉗，螺絲刀，尖嘴鉗等常用配套工具1套。
★（七）電子技術創新實訓模塊 (具體可見相應清單列表)
提供一套實訓模塊，可以完成模擬電子技術、數字電子技術和電子綜合應用實訓項目，電力電子技術應用等。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。

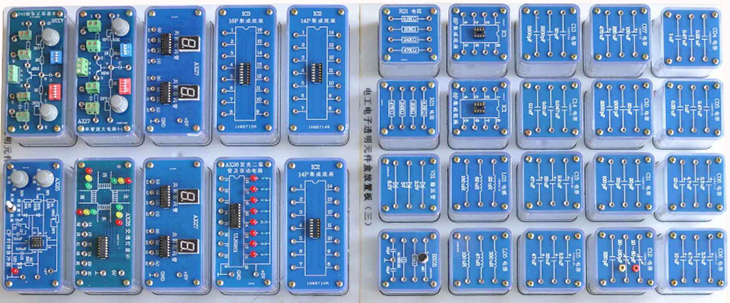

（透明電子創新元件模塊示例圖，140多只透明有機塑料封閉元件盒）

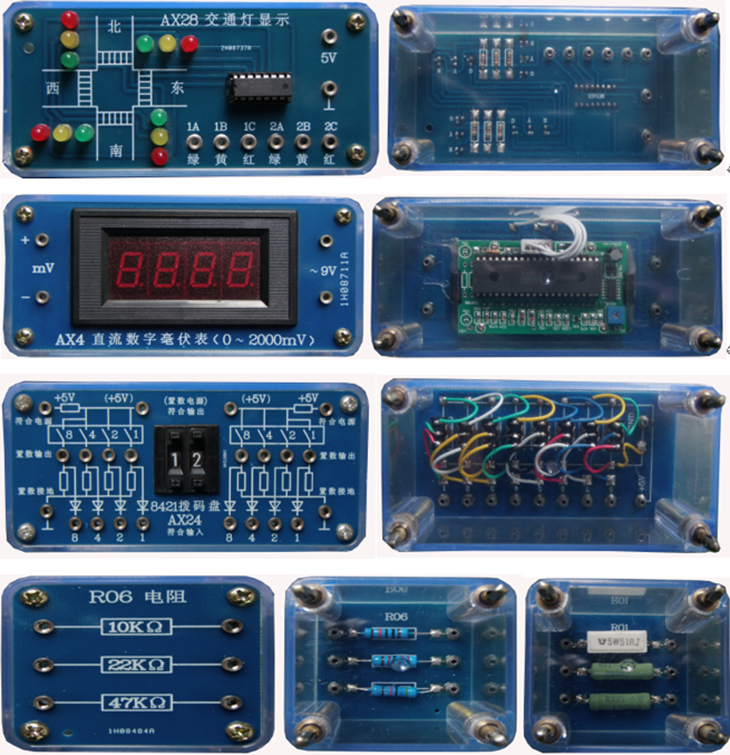

（部分透明有機塑料封閉元件盒正反面圖 ）
五、電子技術創新綜合實訓設備可以完成的實訓項目
（一）模擬電子技術實訓項目
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（二）數字電子技術實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
（三）數字/模擬電子技術綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波-方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
（四）、電力電子技術及應用創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項目）
六、電子技術創新綜合實訓設備配置清單
（一）電子技術創新綜合實訓設備總體配置列表
序號 | 產品名稱 | 型號 | 數量 | 單位 |
1 | 實訓主機箱 |
| 1 | 臺 |
2 | 儀器架 |
| 1 | 套 |
3 | 網孔板 |
| 1 | 塊 |
4 | 實訓桌 |
| 1 | 張 |
5 | 儲存柜 |
| 1 | 個 |
6 | 透明電子實訓模塊 | 140個有機透明元件盒，表三 | 1 | 套 |
7 | 實訓工具 | 表二 | 1 | 套 |
8 | 實訓指導書 |
| 2 | 本 |
9 | 鋼制方凳 |
| 2 | 個 |
10 | 專用實驗導線 |
| 1 | 套 |
11 | 配套教學資源 | 附件，注：購買10臺以下無此項配置 | 共1 | 套 |
（二）配套工具清單
序號 | 名稱 | 型號/規格 | 單位 | 數量 |
1 | 烙鐵（帶架） | 35W | 套 | 1 |
2 | 剝線鉗 |
| 把 | 1 |
3 | 尖嘴鉗 | 6寸 | 把 | 1 |
4 | 十字螺絲刀 |
| 把 | 1 |
5 | 一字螺絲刀 |
| 把 | 1 |
（三）電子創新有機透明塑料元件盒清單
序號 | 產品名稱 | 型號規格 | 產品代號 | 單位 |
1 | RJ水泥電阻(5W) | 51Ω、100Ω、200Ω | R01 | 1塊 |
2 | RJ金屬膜電阻(2W) | 330Ω、470Ω、510Ω | R02 | 1塊 |
3 | RJ金屬膜電阻(2W) | 330Ω | R03 | 1塊 |
510Ω |
680Ω |
4 | RJ金屬膜電阻(2W) | 1K | R04 | 1塊 |
2K |
3.3K |
5 | RJ金屬膜電阻(2W) | 3.3K | R05 | 1塊 |
4.7K |
6.8K |
6 | RJ金屬膜電阻(2W) | 10K | R06 | 3塊 |
22K |
47K |
7 | 錳銅絲電阻(3A) | 0.1Ω | R07 | 1塊 |
0.2Ω |
0.4Ω |
8 | RT碳膜電阻(1W) | 1Ω | R08 | 1塊 |
4.7Ω |
10Ω |
27Ω |
9 | RT碳膜電阻(1W) | 39Ω | R09 | 1塊 |
47Ω |
56Ω |
68Ω |
10 | RJ金屬膜電阻(1W) | 100Ω | R10 | 1塊 |
150Ω |
200Ω |
300Ω |
11 | RJ金屬膜電阻(1W) | 390Ω | R11 | 1塊 |
470Ω |
560Ω |
680Ω |
12 | RJ金屬膜電阻(1/2 W) | 560Ω | R12 | 1塊 |
820Ω |
1K |
1K |
13 | RJ金屬膜電阻( 1/2 W) | 1.2K | R13 | 1塊 |
2K |
2.7K |
3K |
14 | RJ金屬膜電阻( 1/2W) | 4.7K | R14 | 1塊 |
5.1K |
6.8K |
8.2K |
15 | RJ金屬膜電阻( 1/2W) | 10K | R15 | 1塊 |
15K |
27K |
33K |
16 | RJ金屬膜電阻( 1/2W) | 51K | R16 | 4塊 |
56K |
62K |
68K |
17 | RJ金屬膜電阻( 1/2W) | 100K | R17 | 4塊 |
270K |
390K |
470K |
18 | RJ金屬膜電阻( 1/2W) | 820K | R18 | 1塊 |
1M |
2.2M |
10M |
19 | RJ金屬膜電阻(1/2W) | 120Ω | R19 | 1塊 |
180Ω |
220Ω |
620Ω |
20 | RJ金屬膜電阻( 1/2W) | 1.5K | R20 | 1塊 |
2.2K |
2.7K |
3.9K |
21 | RJ金屬膜電阻( 1/2 W) | 6.2K | R21 | 1塊 |
20K |
24K |
47K |
22 | RJ金屬膜電阻( 1/2W) | 51K | R22 | 1塊 |
150K |
220K |
3M |
23 | RJ金屬膜電阻( 1/2W) | 510K | R23 | 2塊 |
1.1M |
2M |
2M |
24 | CL聚脂膜電容 | 1000pF | C01 | 2塊 |
2200 pF |
CBB聚丙烯膜電容 | 3300 pF |
25 | CBB聚丙烯膜電容 | 4700 pF | C02 | 2塊 |
0.01μF |
0.022μF |
26 | CBB聚丙烯膜電容 | 0.033μF | C03 | 4塊 |
0.047μF |
0.1μF |
27 | CBB聚丙烯膜電容 | 0.22μF | C04 | 1塊 |
0.47μF |
1μF |
28 | CBB聚丙烯膜電容 | 0.47μF | C05 | 1塊 |
1μF |
0.33μF |
29 | CD鋁電解電容(50V DC) | 3.3μF | C06 | 2塊 |
4.7μF |
10μF |
30 | CD鋁電解電容(50V DC) | 100μF | C07 | 1塊 |
220μF |
470μF |
31 | CBB聚丙烯膜電容 | 0.5μF（450V AC） | C08 | 1塊 |
1.0μF（450V AC） |
32 | CC瓷片電容 | 20 pF | C10 | 1塊 |
1500 pF |
CBB聚丙烯膜電容 | 2200 pF |
33 | CC瓷片電容 | 20 pF | C11 | 1塊 |
CBB聚丙烯膜電容 | 33 pF |
100 pF |
34 | 可調電容 | 10～60 pF | C12 | 1塊 |
220 pF |
20～120 pF |
35 | CC瓷片電容 | 20 pF | C13 | 1塊 |
CL聚脂膜電容 | 2200 pF |
5600 pF |
36 | CBB聚丙烯膜電容 | 0.047μF | C14 | 1塊 |
0.01μF |
0.1μF |
37 | CD鋁電解電容(50V DC) | 2.2μF | C15 | 2塊 |
33μF |
47μF |
38 | WX線繞電位器（WX050） | 100(5W)(去蓋) | RP1 | 1塊 |
39 | WH碳膜電位器（WH118） | 470(2W)(去蓋) | RP2 | 1塊 |
40 | WH碳膜電位器(WH118) | 1K (2W) | RP3 | 1塊 |
41 | WX線繞電位器(WX14-12) | 4.7K(1W)(去蓋) | RP5 | 1塊 |
42 | WH碳膜電位器(WH5) | 10K (1/2W)(去蓋) | RP6 | 1塊 |
43 | WH碳膜電位器(WH5) | 22K(1/2W) | RP7 | 1塊 |
44 | WH碳膜電位器(WH5) | 33K(1/2W) | RP8 | 1塊 |
45 | WH碳膜電位器(WH118) | 47K (2W) | RP9 | 1塊 |
46 | WH碳膜電位器(WH118) | 100K (2W) | RP10 | 1塊 |
47 | WH碳膜電位器(WH118) | 470K (2W) | RP11 | 1塊 |
48 | WH碳膜電位器(WH118) | 1M (2W) | RP12 | 1塊 |
49 | 繞線式電位器（WXD3-12） | 1K (2W) | RP13 | 1塊 |
50 | 線繞電感 | 電感L=30mH | L01 | 1塊 |
51 | 線繞電感 | 電感L=100mH | L02 | 1塊 |
52 | 色碼電感 | 22μH | L03 | 1塊 |
82μH |
180μH |
53 | 色碼電感 | 330μH | L05 | 1塊 |
柱形電感 | 47μH |
色碼電感 | 100μH |
54 | 脈沖變壓器（單雙脈沖） | KMB-0021 | T05 | 1塊 |
55 | 集成底座 | 8P | IC1 | 2塊 |
56 | 集成底座 | 14P | IC2 | 5塊 |
57 | 集成底座 | 16P | IC3 | 4塊 |
58 | 集成底座 | 18P | IC4 | 2塊 |
59 | 集成底座 | 20P | IC5 | 1塊 |
60 | 集成底座 | 28P | IC7 | 1塊 |
61 | 單向擊穿二極管(穩壓管) | 1N4728A(3.3V 1W) | VS1 | 1塊 |
1N4733A (5V 1W) |
1N4735A(6.2V 1W) |
62 | 單向擊穿二極管(穩壓管) | 1N4738A(8.2V 1W) | VS2 | 1塊 |
1N4740A(10V 1W) |
1N4742A(12V 1W) |
63 | 雙向穩壓管 (1W) | 5V | VS3 | 1塊 |
8.2V |
10V |
12V |
64 | 整流二極管 | 1N4007×4 | VD1 | 1塊 |
65 | 開關二極管 | 1N4148×2 | VD2 | 1塊 |
肖特基二極管 | 1N5818 |
1N5819 |
66 | 三極管 | TIP42C | VT1 | 1塊 |
BU406 |
散熱器 | ST25×2 |
67 | 三極管 | 9012 | VT2 | 1塊 |
TIP41C |
散熱器 | ST25×1 |
68 | 三極管 | 9013 | VT3 | 1塊 |
TIP41C |
散熱器 | ST25×1 |
69 | 晶閘管 | BT151 | VT4 | 1塊 |
場效應管 | 3DJ7 |
散熱器 | ST25×1 |
70 | 增強型場效應管 | IRF630 (N溝道) | VT5 | 1塊 |
IRF9620(P溝道) |
散熱器 | ST25×2 |
71 | IGBT管 | 10N60×2 | VT6 | 1塊 |
1N4148×2 |
散熱器 | ST25×2 |
72 | 晶閘管電路 | （51Ω、0.1μF、BT151、FU）×3 | VT7 | 1塊 |
散熱器 | ST25×3 |
73 | 雙向觸發二極管 | BD3 | VT8 | 1塊 |
雙向晶閘管 | BT135 |
散熱器 | ST25×1 |
74 | 儀表開關 | KN32B | S1 | 1塊 |
75 | 按鈕開關 | AN4 | S2 | 1塊 |
76 | 鈕子開關 | KNX1×2 | S3 | 1塊 |
77 | 白熾燈座 |
| HL1 | 1塊 |
78 | 指示燈 | 6.3V | HL4 | 1塊 |
79 | 熔斷絲 |
| FU | 1塊 |
80 | 電流表插座 |
| SW | 1塊 |
81 | 共陰數碼管 | 0.5吋 | BX01 | 1塊 |
電阻 | 300Ω×8個 |
82 | 穩壓集成 | LM337 | BX04 | 1塊 |
LM317 |
散熱器 | ST25×2 |
83 | MIC聲電傳感器 | CZN-15EN | BX05 | 1塊 |
石英晶體振蕩器 | 32.768石英晶體 |
10MΩ電阻 |
33 pF電容器×2 |
84 | 揚聲器 | 8Ω | BX06 | 1塊 |
85 | 蜂鳴器 | TMB12A12 | BX07 | 1塊 |
LED | 5個大（紅） |
電阻 | 100Ω/0.25W |
86 | 氣敏元件 | QM-J3 | BX08 | 1塊 |
87 | 三極管插座 | 127-3T | BX09 | 1塊 |
元件插座 |
88 | 元件插座 | 127-2T×4 | BX10 | 1塊 |
89 | 音樂芯片 | CF-60 | BX11 | 1塊 |
紐子開關 | KNX1 |
90 | 保險絲 | FU | AX1穩壓管穩壓電路 | 1塊 |
二極管 | 1N4007×4 |
電容 | 1000μF /50V |
100μF /35V |
0.1μF |
穩壓管 | 1N4733 (5.1V) |
91 | 電阻 | 100Ω/0.25W×2 | AX3銅電阻溫度計電路 | 1塊 |
39Ω/0.25W |
33Ω/0.25W |
溫度傳感器 | LM35 |
琺瑯電阻 | RX20-10W 20Ω |
紐子開關 | KNX1×2 |
電位器 | 470Ω(WH5) |
銅電阻 | Cu-50 |
92 | 直流數字毫伏表 | 0～2000mV | AX4直流數字毫伏表 | 1塊 |
93 | 保險絲 | FU | AX5直流恒壓源 | 1塊 |
二極管 | 1N4007×4 |
電容 | 470μF /50V |
100μF /25V |
0.01μF |
集成 | LM7812 |
散熱器 | ST25×1 |
94 | 電位器 | 10K（WH5）×2 | AX9運放電路 | 1塊 |
二極管 | 1N4148×2 |
電容 | 10μF /35V |
集成 | OP07 |
集成底座 | 8P |
95 | 集成運放 | LM358 | AX10雙運放電路 | 1塊 |
集成底座 | 8P |
96 | 繼電器 | GZR-2 12V | AX11繼電器驅動電路 | 1塊 |
三極管 | 9013 |
二極管 | 1N4148 |
97 | 電容 | 1000μF/50V×2 | AX1278系列穩壓源 | 1塊 |
0.33μF×2 |
插座 | 127-3T |
98 | 電容 | 1000μF/50V×2 | AX1379系列穩壓源 | 1塊 |
0.33μF×2 |
插座 | 127-3T |
99 | 電位器 | 22K(WH5) | AX14單結晶體管觸發電路 | 1塊 |
單結晶體管 | BT33 |
電阻 | 2.2K/0.25W |
100Ω/0.25W |
560Ω/0.25W |
三極管 | 9013 |
二極管 | 1N4148Ω×2 |
100 | 功放 | LM386 | AX15功率放大集成電路 | 1塊 |
電阻 | 10Ω/0.25W×2 |
電容 | 47nF×2 |
10μF/35V |
100nF |
100μF/35V |
集成底座 | 8P |
101 | 集成 | MC34063A | AX16集成轉換器 | 1塊 |
集成底座 | 8P |
102 | 撥碼開關 | 紅(5T) 藍(4T) | AX17單管放大電路 | 1塊 |
電阻 | 1K/0.25W×2 |
電位器 | 10KΩ(WH5)×2 |
插座 | 127-2T×4 |
127-3T |
103 | 撥碼開關 | 紅(5T) 藍(4T) | AX18單管放大電路 | 1塊 |
電阻 | 1K/0.25W×2 |
電位器 | 10KΩ(WH5)×2 |
插座 | 127-2T×4 |
127-3T |
104 | 光電開關 | GP1A05HR×2 | AX20電動機測速 | 1塊 |
磁性電機 | 385 |
固定支架 | 配套 |
105 | 鈕子開關 | KNX1×2 | AX21 0-1置數單刀雙擲開關 | 1塊 |
106 | 集成 | CD4011 | AX22單脈沖信號 | 1塊 |
CD1413 |
集成底座 | 14P |
16P |
電阻 | 100Ω/0.25W×4 |
51Ω/0.25W×4 |
復位開關 | AN4×2 |
LED | 紅×2 綠×2 |
107 | 電阻 | 100K/0.25W×10 | AX23觸摸式編碼開關 | 1塊 |
鈕子開關 | KNX1 |
輕觸開關 | （6×6×4.3）×10 |
108 | 電阻 | 51K/0.25W×10 | AX248421撥碼盤 | 1塊 |
夾板 | KAS-3 |
8421撥碼開關 | KAS-3×2 |
二極管 | 1N4148×8 |
109 | 集成 | 555 | AX25CP時鐘脈沖源 | 2塊 |
集成底座 | 8P |
電位器 | 100k(WH5)×2 |
電阻 | 10k/0.25W×2 |
300Ω/0.25W |
二極管 | 1N4007×2 |
電容 | 10μF/35V |
0.1μF |
0.01μF |
鈕子開關 | KNX1 |
LED | 紅（5個大） |
110 | 電阻 | 100Ω/0.25W×7 | AX26發光二極管及驅動 | 1塊 |
集成 | 62083 |
集成底座 | 20P |
LED | 紅×8 |
111 | 集成 | CD4511 | AX27共陰數碼管 | 3塊 |
集成底座 | 16P |
電阻 | 100Ω/0.25W×14 |
共陰數碼管 | 0.5寸×2 |
112 | LED | 紅×4 綠×4 黃×4 | AX28交通燈電路 | 1塊 |
電阻 | 51Ω/0.25 W×6 |
集成 | MC1413 |
集成底座 | 16P |
113 | 指針微安表 | 100μA |
| 1塊 |
