SB-B65多級半導體制冷熱泵技術實驗臺

一、概 述

多級半導體制冷熱泵技術實驗臺采用水冷式大功率多級半導體制冷片，可演示半導體制冷片制冷、熱泵的狀態，分別來演示并驗證：帕爾帖效應、塞貝克效應。

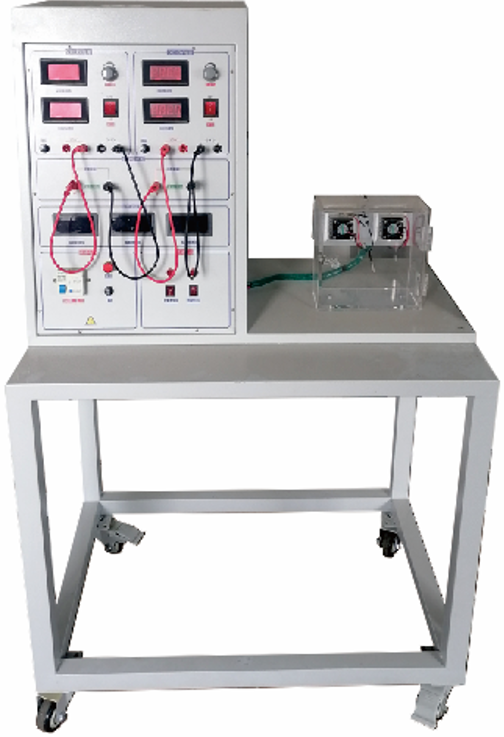

參考圖以實物為準

二、技術性能

1、輸入電源：單相三線～220V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜0.2kVA

4、外形尺寸：1000mm×700mm×1100mm，

5、安全保護：具有漏電保護裝置，安全符合國家標準

6、制冷熱泵模式：水冷級半導體

三、裝置特點

1、采用大功率水冷多級半導體制冷組片，作為主要實訓主體，冷/熱面采用水冷散熱。

2、可以直觀的觀察制冷片冷端結冰的全過程，深入掌握半導體制冷片。

3、面板上提供的實驗連接端子，可連接帕爾帖效應、塞貝克效應實驗，既能定性觀察實訓現象、參數，又能通過測量儀表定量測量。

4、平臺：采用一體化設計，雙循環水路，微通道散熱器

四、基本配置及功能

1、可調直流數字電壓表2個：

測量范圍0～20V，A的輸入電壓、半導體制冷片B的輸入電壓。

2、直流數字電流表2個：

A的輸入電流、半導體制冷片B的輸入電流。

3、直流穩壓電2個

提供0～15V連續可調的直流電源.10A

4、多級雙循環水冷式半導體制冷機組

由兩片多級制冷器、水冷散熱器、等組成的多級水冷熱泵式半導體制冷機器，可直觀觀察散熱系統的工作原理及現象。

5、溫度儀表3個：

測量系統各點的溫度。

6、微通道熱交換器：

制冷時給熱水系統散熱

7、微型水泵2個：

使水冷液循環對半導體制冷片的熱端進行散熱。

8、水冷板式換熱器：接口6MM，鋁質

五、實訓項目

1、演示多級半導體并驗證帕爾帖效應

2、演示多級半導體并驗證塞貝克效應

3、多級半導體制冷片熱泵效應

4、多級半導體制冷片熱泵時的參數測試

5、半導體制冷片制冷效應

6、多級半導體水循環時，制冷片制冷時的參數測試

7、多級半導體水循環時，制冷片熱電效應

8、半導體制冷片熱電效應參數測試
