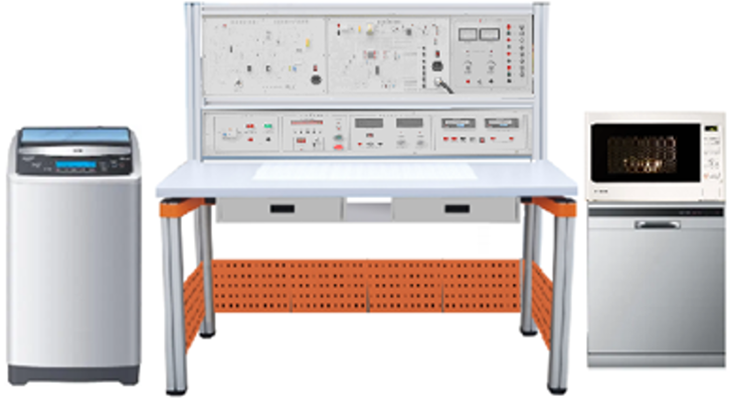

SBJD-55R型家用電器維修實訓裝置

一、概述

家用電器維修實訓裝置是根據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》，教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，結合家用電氣設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。

二、技術要求

1、工作電源：AC220V±5% 50HZ

2、安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護

3、最大輸入額定功率：1200W

4、環境溫度：－10℃~60℃

5、尺寸：1600MM*70*1500MM

*6、智能電源管理系統

分別測量系統機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；

1）具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功

*2）采用2.5寸液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。

3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定

4）短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘

5）漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。

過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。

6）過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。

7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。

8）強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功

9）故障查詢：一鍵故障可查詢歷史故障源

10）故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源

11）手自動功能：手動、自動自由切換

三、設備功能特點　

*1、實驗桌結構：實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套，上下方便，左右移位自如。

2、電氣控制掛箱模塊：

每個模塊有獨立控制模塊掛掛箱，采用敞開式實訓板，板上有完整的安裝線路圖、測試點調整點，包含全自動洗碗機控制原理圖、模擬故障開關、測試點。可測量各個關系點電壓。模塊與實物之間可以不連接，可獨立完成實訓。了解家用電器控制原理，控制方式。模塊包括

1）電子電風扇模塊：

包含電子電風扇控制原理圖、模擬故障開關、測試點?？蓽y(cè)量各個關系點電壓。

2）微電腦控制電飯鍋：

包含微電腦控制電飯鍋原理圖、模擬故障開關、測試點?？蓽y(cè)量各個關系點電壓。

3）微波爐：

包含微波爐控制原理圖、模擬故障開關、測試點。可測量各個關系點電壓。

4）電子消毒柜：

包含電子消毒柜控制原理圖、模擬故障開關、測試點?？蓽y(cè)量各個關系點電壓。

5）全自動洗衣機：

包含全自動洗衣機控制原理圖、模擬故障開關、測試點?？蓽y(cè)量各個關系點電壓。

6）全自動洗碗機：

包含全自動洗碗機控制原理圖、模擬故障開關、測試點?？蓽y(cè)量各個關系點電壓。

3、家用電器實物：

裝置配套有一套真實的家用電器裝置，實可獨立折裝，也可以引線出來接入電氣控制板，從而完成不同主板之間替換，并了解各種常用家用電器系統的結構，工作原理、組成模式。家用電器包括：

1）電子電風扇：1個

2）微電腦控制電飯鍋：1個

3）微波爐：1個

4）電子消毒柜：1個

5）全自動洗衣機：1個

6）全自動洗碗機：1個

*4、通用負載：由于家電器的工作模式?jīng)Q定，所有電器控制系統的工作時間周期長，不方便學生實訓，本裝置設計了一套模擬負載電路。

裝置配套有一套模擬負載電路，可以作為電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、全自動洗碗機的模擬負載，可以在一個很短的周期內，一次或者多次完成每一個的家用電器實訓。

5、智能考核系統

采用 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

1)控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。

2)驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

3)手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

4)手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

5)可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

6)可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。

7)所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。

8)用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。

四、實訓掛件：實訓掛件洗衣機模塊，電風扇模塊、、全自動洗碗機模塊、微波爐模塊。微電腦電飯鍋，電子消毒柜模塊模塊掛件均可設置故障點、完成排除故障等實訓內容。

1、智能控制電飯鍋

l 微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測

l微電腦控制電飯鍋結構的認識及拆裝

l微電腦控制電飯鍋能量轉化，溫度傳導的工作原理

l微電腦控制電飯鍋加熱，保溫相互轉換及工作原理

l微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理

l微電腦控制電飯鍋的常見故障及維修

l微電腦控制電飯鍋控制電路常見故障的檢測及維修

2、微波爐

l微波爐主要元器件，控制芯片，顯示器件的認識與檢測

l微波爐結構的認識及拆裝

l微波爐加熱的原理分析及實物演示

l微波爐微波產生電路的常見故障及檢測維修

l控制電路及定時電路常見故障與檢測維修

l微波爐電壓轉換電路的常見故障及檢測維修

l微波爐保護裝置的檢測與維修

l微波爐常見故障的檢測及維修

3、全自動洗衣機

l全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測

l全自動洗衣機機械結構的認識及拆裝

l進水、排水常見故障的檢測和排除

l洗滌、脫水常見故障的檢測和排除

l全自動洗衣機程控器的檢測

l電機及電機控制故障的檢測和排除

l機械傳動系統的常見故障及檢修

l集成控制電路檢測和故障分析排除

l漏電安全防護報警系統故障分析和排除

4、電子電風扇

l結構拆卸分析

l元器件識別檢測

l常見典型故障分析排除

5、電子消毒柜

l結構拆卸分析

l元器件識別檢測

l常見典型故障分析排除

6、自動洗碗機

l常用元器件、傳感器及控制芯片的認識和檢測

l機機械結構的認識及

l進水、排水常見故障的檢測和排除

l洗滌、脫水常見故障的檢測和排除

l過程控器的檢測

l電機及電機控制故障的檢測和排除

l機械傳動系統的常見故障及檢修

l集成控制電路檢測和故障分析排除

五、裝置清單
