SBC-MTDQ大眾邁騰汽車全車電路考核臺

一、產品簡介

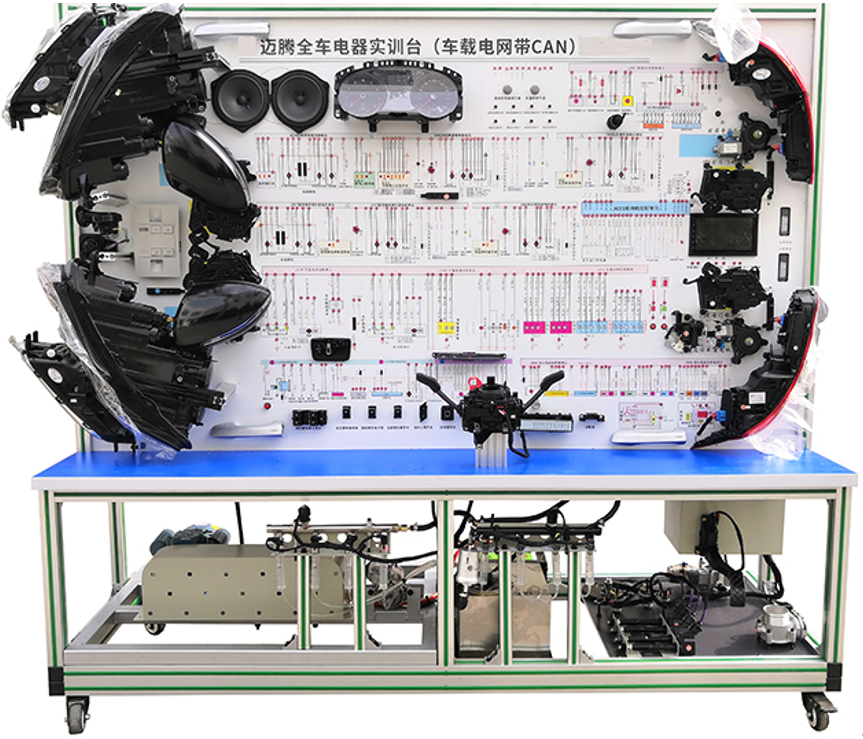

邁騰B8整車電器臺該設備采用 全新 大眾邁騰b8 整車電器實物為基礎，充分展示汽車發動機電控與防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。

適用于學校對整車電器理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。

接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。

2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。

3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。

5.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。

6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

7.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

8.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩安全防護裝置與警告提示。

三、技術規格

1.外形尺寸：2040×650×1800mm(長×寬×高)

2.面板外形尺寸：1988×1220mm（長*寬）

3.移動腳輪：100*60mm

4.工作溫度：-40℃～+50℃

5.工作電源：DC12V

6.輸入電源：AC220V±10%50Hz；

四、基本配置（每臺）
