SB-568B自然對流放熱系數測定實驗裝置

自然對流放熱系數測定實驗裝置、低碳建筑綜合實驗平臺、傳熱學實驗室設備可以滿足能源與動力工程、新能源科學與工程油氣儲運工程等專業本科生《傳熱學》、《工程熱力學》、《換熱器原理與設計》等課程的實驗教學要求，也可以滿足化工專業本科生《化工原理》課程的實驗教學要求。

一、技術特點：

1、測定具有幾何相似的每根橫管管壁平均溫度，管內電加熱器的電流、電壓，管壁周?chē)諝鉁囟取?/span>

2、測定每根橫管的自然對流放熱系數，根據對自然對流放熱的相似分析，將實驗數據整理出準則方程式。

二、技術參數：

1、電鍍紫銅管規格：1400mm×Φ50mm，1200mm×Φ40mm，1000mm×Φ30mm，

 800mm×Φ20mm；紫銅管厚度2 mm，橫管間相應尺寸應符合幾何相似性。

2、測溫傳感器：管壁及空氣溫度采用進口DS18B20傳感器；

3、電加熱功率：≤800W、≤600W、≤400W、≤200W；

4、數顯交流功率表：AC220V，精度0.2級；

5、溫度測量：-55～+127℃，精度±0.2FS；

6、數據采集儀表測量顯示精度：±0.2FS±1字；

7、電源條件：220V，2.0KW；

8、測試裝置規格：2000mm×2000mm×1200mm。

三、主要配置：

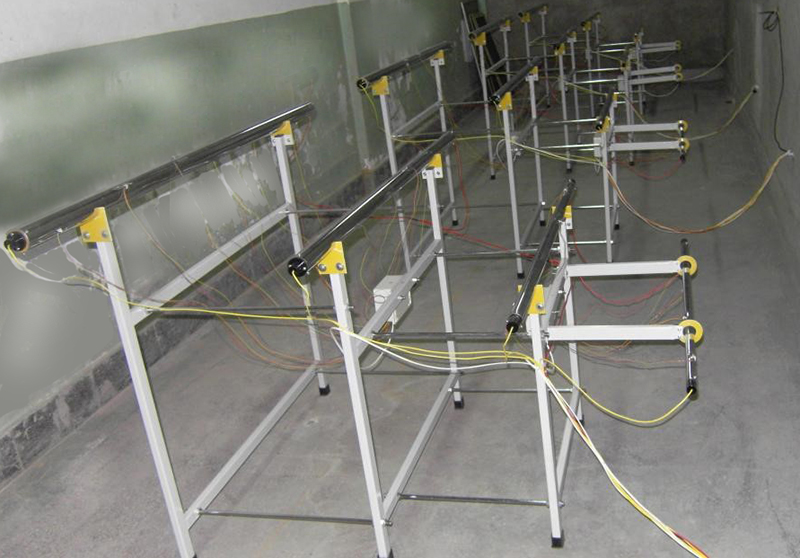

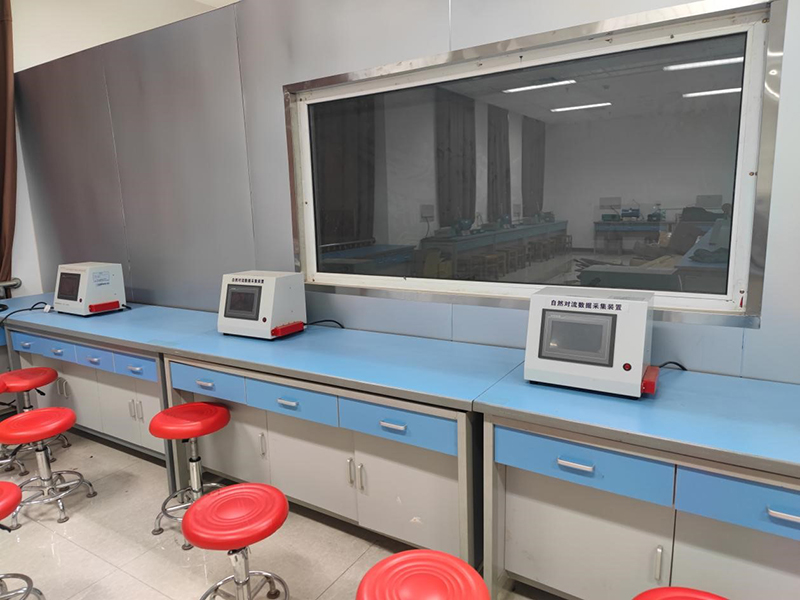

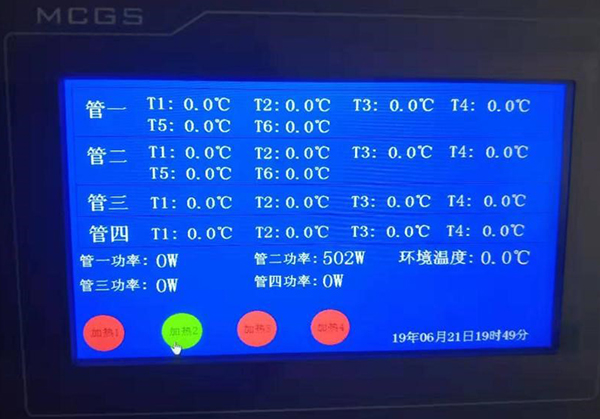

自然對流放熱系數測定實驗設備配有四根不同長度和直徑的電鍍紫銅管，管內設置電加熱器；每根管子的表面裝4～6支測溫傳感器，以測定其表面平均溫度，測溫傳感器采用進口DS18B20；每根橫管電加熱器配備電子集成固體調壓模塊無機調節。測試儀表箱設有（每根橫管電加熱器）數顯功率表；所有測試數據由7寸觸摸屏同屏顯示，不銹鋼實驗支架。
