SBDCM-3型直流調速實訓設備

一、概 述

直流調速實訓設備、直流調速實訓柜針對維修電工高級和技師技能培訓及考核而研制的，也可作為各職業院校《電力電子技術》、《電力拖動自動控制系統》、《交直流調速》等課程的實訓設備。

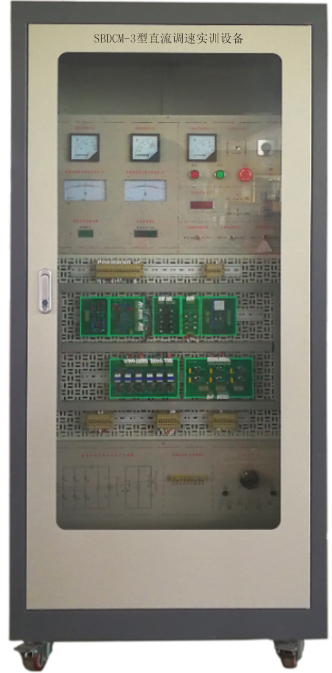

(圖片僅供參考）

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：≤1.5kVA

4.安全保護措施：具有漏電保護、過流保護等功能，安全性符合國家相關標準

三、裝置配備

1.工業控制柜

控制柜設有玻璃門、直觀清晰。最上部為示波器放置區。中間部分為控制模塊安裝區、電源控制及儀表區，儀表裝有交直流電壓表、交直流電流表和數字轉速表（可顯示0～9999r/min，實時數字顯示電機轉速，同時輸出模擬量電壓信號）；下部為變流功率模塊、三相同步變壓器、三相電流互感器及可調電阻負載等。

2.調速機組

1）電機導軌：平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與發電機之間同心連接，電機運行噪聲小，導軌還帶有便攜式手柄和減振底腳。

2）測速系統：測速可以實現電機轉速0～9999r/min的精確測量，轉速表LED 顯示；可在線手動設置參數。

3）直流電動機：220V、1.1A、185W、1500rpm。

4）直流發電機：220V、1.1A、240W、1500rpm。

3.實訓控制模塊

1）給定調節板提供0～+15V連續可調直流電源一組。

2）電源板提供-15V、+15V、+24V直流電源各一組。

3）帶電流截止負反饋的電壓單閉環調節板

4）帶電流截止負反饋的轉速單閉環調節板

5）電壓、電流雙閉環調節板

6）轉速、電流雙閉環調節板

提供用于調速系統的速度、電流調節器（調節器I、II），實訓時可以靈活改變系統的控制參數，觀測不同的參數對系統的動態性能、穩態性能穩定性及相應時間等影響，系統無靜差精度高達0.3%以上。

8）電流檢測、反饋與保護板（FBC+FA）

輸入0～2A，輸出0～10V。

9）轉速檢測與轉速變換板（FBS）

輸入0～1500rpm，輸出0～10V。

10）集成移相脈沖觸發板

采用西門子TC787三相集成觸發電路，抗干擾能力強，三相脈沖間隔均勻，移相平滑性好，產生雙窄脈沖，脈沖移相范圍為0～170°，配合晶閘管變流器模塊，可完成三相全控整流、三相交流調壓等實訓。

11）保護電路板

具有主電路過流、短路等保護及告警、指示并切斷總電源功能。

12）勵磁電源

提供220V/0.5A直流電源。

13）晶閘管變流器

提供6只功率晶閘管。

四、實訓項目

任務一：開環系統的調試

1.電源相序的校對

2.觸發、驅動、檢測、調節電路的調試

3.開環調整（阻性負載）

4.三相橋式全控整流電路

5.三相交流調壓電路

6.保護環節調試（阻性負載），過流值的整定和截流值的整定

7.保護環節調試（電動機負載），過流值的整定和電機堵轉截流值的整定

任務二：閉環系統的調試

1.初始相位角的調整

2.確定各反饋量的極性、參考值

3.保護環節調試（阻性負載），過流值的整定和截流值的整定

4.保護環節調試（電動機負載），過流值的整定和電機堵轉截流值的整定

5.電壓反饋系數整定

6.電流反饋系數整定

7.轉速反饋系數整定

8.電壓單閉環直流調速系統

9.轉速單閉環直流調速系統

10.帶電流截止負反饋轉速單閉環直流調速系統

11.電壓、電流雙閉環直流調速系統

12.轉速、電流雙閉環直流調速系統
