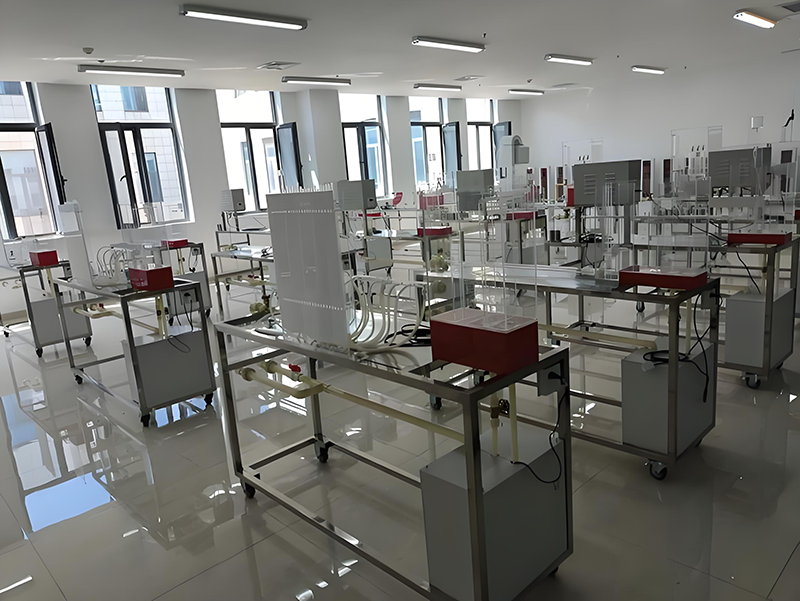

SB-584A流體力學綜合實驗臺

流體力學綜合實驗臺、流體力學綜合實驗室設備是流體類專業課程實踐教學的重要場所，通過實驗教學可以使學生觀察到層流、紊流兩種流態及其轉換過程，掌握臨界雷諾數的測定方法;了解文丘里流量計的構造與原理，掌握文丘里流量計的使用方法;掌握局部阻力系數的測定方法等。流體力學綜合實驗臺旨在幫助學生理論結合實際，加深鞏固所學知識，培養學生獨立思考和分析問題的能力。

一、工作條件

流體力學綜合實驗臺常溫、常壓下運行，電源電壓AC220V，150W。

二、實驗?zāi)康?/span>

1、沿程阻力系數測定實驗；

2、局部阻力系數測定實驗；

3、雷諾實驗；

4、伯努利方程實驗；

5、文丘里流量計測流量實驗；

6、孔板測速實驗；

7、畢托管流量實驗。

三、技術參數

1、檢測標準：GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008；

2、雷諾管：長1200mm、內徑φ14mm，有機玻璃。

3、沿程阻力管：長1200mm、內徑φ14mm，有機玻璃，兩測壓點間的距離：800mm。

4、孔板流量計管：長1200mm、內徑φ14mm，有機玻璃，孔板系數0.60-0.80。

5、畢托管測速管：長1200mm、內徑φ14mm，有機玻璃，***流速＜2.0m/s。

6、局部阻力管：長1200mm、內徑φ14-28-14mm，有機玻璃制作，多點測壓。

7、文丘里管：長1200mm、內徑φ14mm，有機玻璃，文丘里系數0.80-0.99。

8、伯努利管：總長1200mm、內徑φ14mm和φ25mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。

9、提升泵：超靜音水陸兩用泵，揚程：5.5m，流量：6800L/h，功率150W；

10、蓄水箱：容積約60L，防腐蝕PVC材料焊制而成；

11、不銹鋼304可移動式實驗臺；管路、閥門及電路控制系統；整體框架：304不銹鋼材質；

12、實驗水箱：透明有機玻璃制作，容積30L；

13、外形尺寸：2000×650×1600mm。
