SB-JD1型機電技術技能實訓考核設備

一、產品概述

機電技術技能實訓考核裝置、機電技術技能實訓考核設備，由電源控制屏、電機控制單元模塊、家用配電單元模塊、PLC單元模塊、三相異步電動機、計算機（可選）、常用電工工具等構成，適用于以下專業相關技能模塊的實訓及考核：

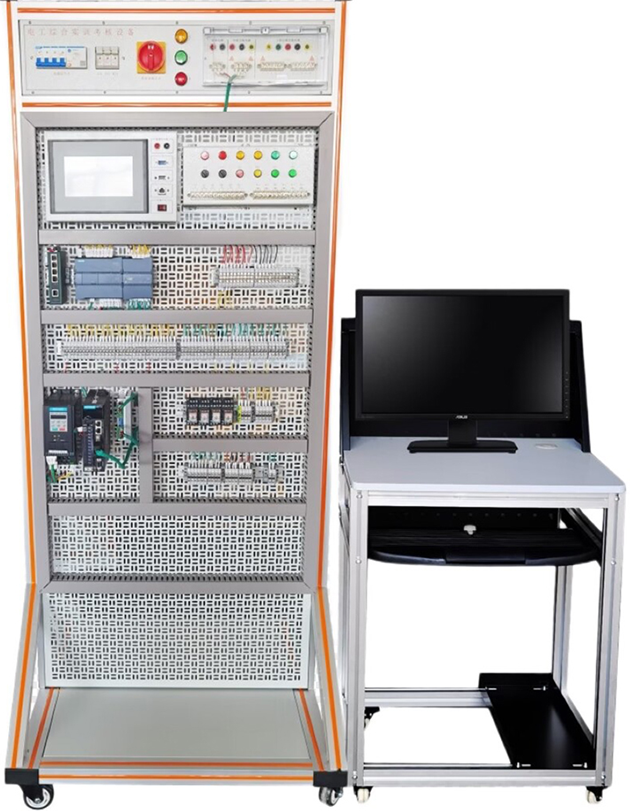

圖片僅供參考、以實際配置為準

二、產品特點

1、電機與自動化控制實驗裝置采用模塊式結構，可根據不同的考試項目，選擇不同的功能模塊，擴展能力強，使用方便。

2、電機與自動化控制實驗裝置各功能模塊電氣元件的引線全部轉接到安全插孔上，能有效的保護元器件不會因為反復接線而損壞。

3、可遠程控制考核裝置的電源, 即可以統一控制所有裝置電源，又可單獨控制某幾臺裝置的電源。

4、智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

三、技術參數

1、設備外形尺寸：700cm×500cm×1700cm

2、供電電源

（1）三相五線交流電源，AC380V，50 Hz

（2）三相電源總開關帶漏電保護，Ｉ△n ≤30mA，時間≤0.1s

（3）具有急停按鈕、電源指示燈和供電指示燈

（4）具有電源電壓指示

3、電源輸出

（1）三相電源輸出：1路，帶自動空氣開關

（2）單相電源輸出：1路，帶自動空氣開關

4、負荷容量：≤1kVA

5、工作環境：溫度-10℃～＋40℃，相對濕度<85%（25℃），海拔<4000m

四、主要設備

1、電源控制屏

（1）電源采用三相五線交流電源，帶漏電保護；

（2）具有急停按鈕、電源指示燈和供電指示燈，具有電源電壓指示；

（3）三相電源輸出：1路，帶自動空氣開關；

（4）單相電源輸出：1路，帶自動空氣開關；

五、實訓考核項目

（一）電動機控制線路的安裝與調試

1、三相異步電動機單向運轉控制電路的安裝與調試

2、三相異步電動機起保停控制電路安的安裝與調試

3、三相異步電動機點動與自鎖控制電路的安裝與調試

4、三相異步電動機單按鈕控制起停電路的安裝與調試

5、接觸器互鎖的三相異步電動機正反轉控制電路的安裝與調試

6、按鈕聯鎖控制的三相異步電動機正反轉控制電路的安裝與調試

7、接觸器按鈕雙重互鎖的三相異步電動機正反轉控制電路的安裝與調試

8、三相異步電動機Y-△降壓起動控制電路的安裝與調試

9、三相異步電動機多地控制電路的安裝與調試

10、三相異步電動機順序控制電路的安裝與調試

11、三相異步電動機反接制動控制電路的安裝與調試

12、三相異步電動機能耗制動控制電路的安裝與調試

13、直流電機調速電路的安裝與調試

（二）照明電路的安裝與調試

1、白熾燈照明電路的安裝與調試

2、日光燈照明電路的安裝與調試

3、觸摸延時開關控制白熾燈電路的安裝與調試

4、聲光控延時開關控制白熾燈電路的安裝與調試

5、人體感應開關控制白熾燈電路的安裝與調試

6、調光開關控制白熾燈電路的安裝與調試

7、一只單開單控開關控制一盞燈并另外連一只插座電路的安裝與調試

8、兩只單開單控開關控制兩盞燈電路的安裝與調試

9、兩只單開雙控開關在兩地控制一盞燈電路的安裝與調試

10、多地控制一盞燈電路的安裝與調試

11、單相電能表的安裝與調試

（三）PLC控制線路的安裝與調試

1、利用PLC實現三相異步電動機兩地起保停的控制

2、利用PLC實現三相異步電動機Y-△降壓起動控制

3、利用PLC實現三相異步電動機正反轉控制

4、利用PLC實現三相異步電動機點動和自鎖運行控制

5、利用PLC實現三相異步電動機單按鈕起停控制

6、利用PLC與變頻器實現三相異步電動機三速運行控制

7、利用觸摸屏、PLC與變頻器實現三相異步電動機的控制

（四）PLC基本實驗項目

1）與、或、非邏輯功能測試

2）定時器、計數器功能測試

3）跳轉、分支功能訓練

4）移位寄存器測試

5）數據處理功能訓練

6）微分、位操作測試

7）三層電梯控制

8）自動售貨機

9）機械手

10）自動門

11）天塔之光

12）全自動洗衣機

13）自動成型機

14）紅綠燈

15）裝配流水線

16）四路搶答器

17）音樂噴泉

18）軋鋼機

19）郵件分揀

20）物料分揀

21）多級傳輸

22）八段碼顯示

23）多種液體混合

24）雙面銑床

25）電鍍槽

26）交流電機正反轉控制

27）小車運動

28）攪拌站

29）汽車燈光控制

30)汽車火花塞點火控制

31)加工中心控制

32)隧道監控

33)自動扶梯

34)CA6140普通車床PLC改造控制

35）X62W萬能銑床PLC改造控制

36）T68臥式鏜床PLC改造控制

37）M7120平面磨床PLC改造控制

38）Z3050搖臂鉆床PLC改造控制

39）電動葫蘆PLC改造控制

40）Z35搖臂鉆床PLC改造控制

41）M1432A萬能外圓磨床PLC改造控制

 2、電機控制單元模塊

（1）模塊采用可拆卸式掛板結構，包含熔斷器、低壓斷路器、交流接觸器、按鈕開關、熱繼電器等電氣元件，所有電氣元件的引線全部轉接到安全插孔上，能有效的保護元器件不會因為反復接線而損壞。

（2）單元模塊配置清單

3、家用配電單元模塊

（1）模塊采用可拆卸式掛板結構，包含電能表、空氣開關、低壓斷路器、燈泡、E27螺口燈具、電子鎮流器、熒光燈管、開關、插座等電氣元件，所有電氣元件的引線全部轉接到安全插孔上，能有效的保護元器件不會因為反復接線而損壞。

（2）單元模塊配置清單

4、PLC單元模塊

（1）模塊采用可拆卸式掛板結構，包含PLC、變頻器、熔斷器、低壓斷路器、交流接觸器、按鈕開關、指示燈、熱繼電器等電氣元件，所有電氣元件的引線全部轉接到接線端子上，即貼近實際，又能有效的保護元器件不會因為反復接線而損壞。

（2）單元模塊配置清單

5、觸摸屏：匯川it7070e，7寸彩色觸摸屏。

6、網孔板：網孔板采用可拆卸式掛板結構，尺寸610*740mm，網孔分布合理、均勻，孔徑統一，方便器件的安裝及走線。

7、三相異步電動機：YS6324，功率180W 2臺

8、直流電機：他勵直流電動機 80W，220V，0.55A，1500RPM；

9、常用工具、量具
