SB-JYDLP6家電技術綜合實訓系統

一、概述

家電技術綜合實訓系統本裝置綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。

實用性：根據崗位技能要求，設置典型隨機故障點，并在敞開式面板上有完整的信號線路圖、測試點、調整點，從實訓內容、要求及知識點，儀器配置，實訓考核步驟、實訓數據、結果都做了精心設計，完成學生對認知、安裝、調試、維修等多種技能的實訓。設備主要分成三部分組成。

*1）家用電器部分：主要由家用電器電路組成。

*2）電子技術部分：數字電路、電力電子電子電路、模擬電路、通用電源組成

*3）家用電器、電子技術仿真軟件

二、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m

3、裝置容量：≤2kVA

4、安全保護：具有漏電壓、漏電流保護，安全符合國家標準

5、裝置結構尺寸：2700MM×1600MM×2000MM（長×寬×高）

6、實驗臺控制智能模塊

本模塊可控制整機工作環境，確定  系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：

1)智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護

2）軟件平臺：

電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。

3）工作電源 額定電壓AC220V、功耗正常監視狀態≤2W 報警狀態≤2.5W、

4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。

5）溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。

6）電流檢測通道：1路、電壓檢測通道：3路。

7）報警方式：APP遠程報警觸點容量AC  220V/3A ，DC 30V/3A、

8）通訊接口通訊/GPRS通訊(選配)有效通訊距離≤1km.

9)通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，

10)傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.

11）功能顯示：可顯示電壓、電流、功率

12）界軟件面

13）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準

14）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本

★三、 智能教學系統

采用最新 MCU 技術  RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

1)控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。

2)驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

3)手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

4)手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持  移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

5)可通過 PC機或平板電腦  控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

6)可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷  路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流  5A 的 開路故障、16 路小電流 2A  的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置  64 路大電流 5A 的開路故障、128  路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。

7)所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

8)用戶可選擇通過無線或 RS-232  串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、  遠程起動、信息反饋、考核評分等功能。

四、家電技術綜合實訓裝置特點.

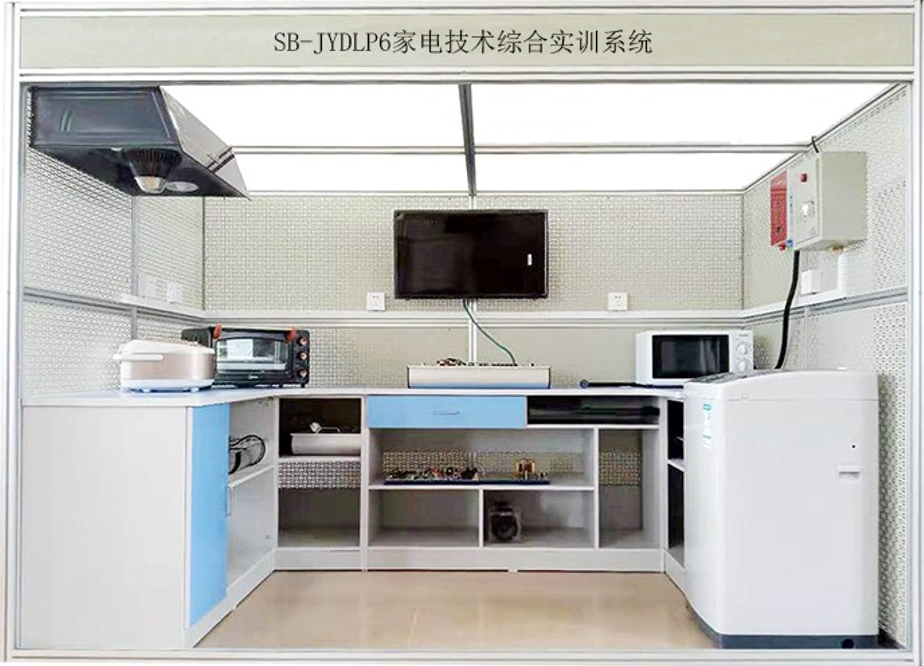

1、本裝置通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，該房間采用4040工業鋁型材與網孔板組拼接而成。裝置表面靜電噴塑，色彩穩重，外表美觀大方，不易退色。

2、裝置配有專用電源臺，裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。

3、網孔板可以方便拆下，為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。

4、裝置設有實訓平臺，臺面采用貼面防火板后成型制作，基材為25mm厚E1級刨花板；臺身：采用18mm三聚氰胺飾面E1級刨花板,其他部位采用2mm厚優質PVC封邊條，機械封邊；

5、可開設電子電風扇(油煙機)、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、液晶電視機。功率放大電路、DVD機、音箱等常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。

6、裝置設有實訓平臺:可讓學生在模擬房間墻上安裝：熱水器，微波爐，洗衣機油煙機的電視機的操作，熟知家電在售后的安裝標準。

7、該系統每個操作臺都設有獨立元件柜，便于對元件的保管和安裝施工，有利于教學的安裝培訓和使用方便。通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，可以根據學校的實際教學條件分組完成各種小家電的實訓內容。

*8、通用負載：

由于家電器的工作模式?jīng)Q定，所有電器控制系統的工作時間周期長，不方便學生實訓，本裝置設計了一套模擬負載電路。

裝置配套有一套模擬負載電路，可以作為電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機、全自動洗碗機的模擬負載，可以在一個很短的周期內，一次或者多次完成每一個的家用電器實訓。

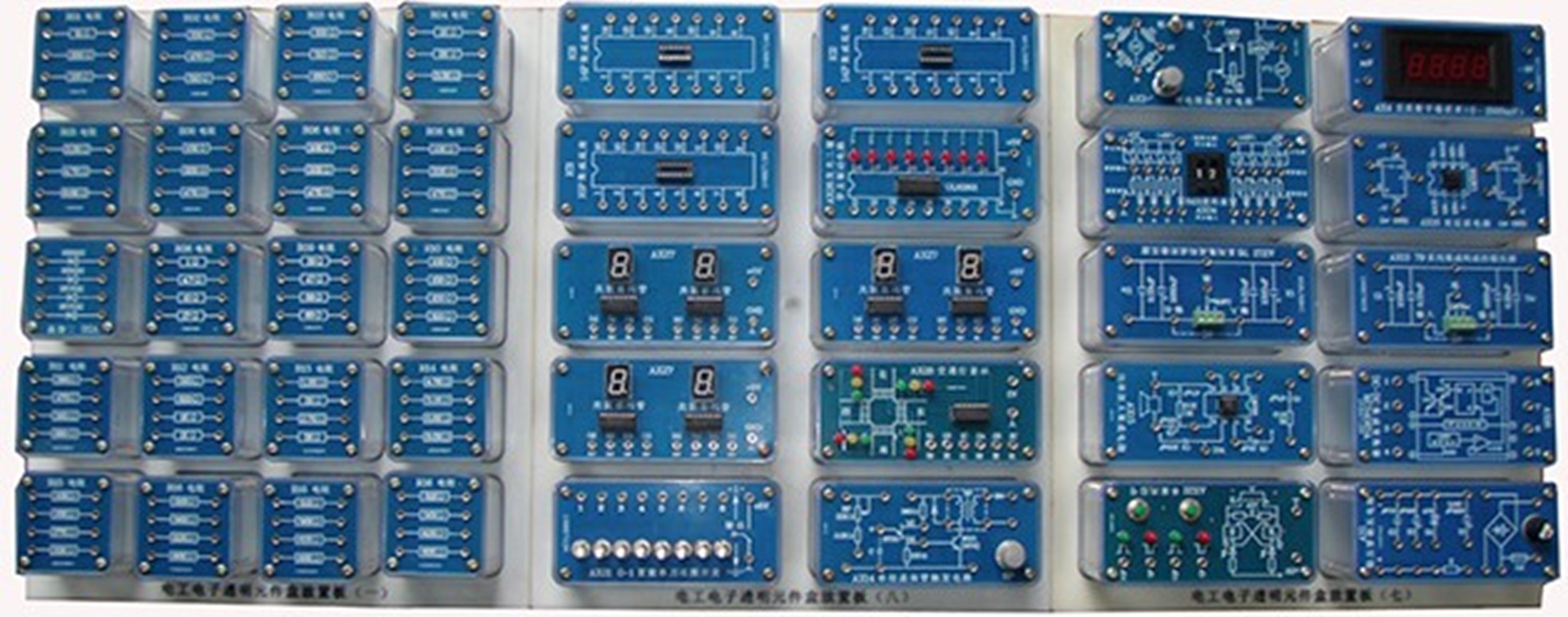

*9、透明電子技術模塊：由120個透明模組成，模塊塊使用透明的元件盒子，可以正反觀察電子元件組成，各個電子元件分別安裝在PCB板上，做實驗時可以用導線連接，可以學習電子電路基礎、數字電路技術、電力電子技術，直流穩壓電源技術、電壓測量等家電電路上的常用控制電路。

 （透明封閉模塊示例，正反面）

五、實訓項目

1、智能控制電飯鍋

1）微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測

2）微電腦控制電飯鍋結構的認識及拆裝

3）微電腦控制電飯鍋能量轉化，溫度傳導的工作原理

4）微電腦控制電飯鍋加熱，保溫相互轉換及工作原理

5）微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理

6）微電腦控制電飯鍋的常見故障及維修

7）微電腦控制電飯鍋控制電路常見故障的檢測及維修

2、微波爐

1）微波爐主要元器件，控制芯片，顯示器件的認識與檢測

2）微波爐結構的認識及拆裝

3）微波爐加熱的原理分析及實物演示

4）微波爐微波產生電路的常見故障及檢測維修

5）控制電路及定時電路常見故障與檢測維修

6）微波爐電壓轉換電路的常見故障及檢測維修

7）微波爐保護裝置的檢測與維修

8）微波爐常見故障的檢測及維修

3、全自動洗衣機

1）全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測

2）全自動洗衣機機械結構的認識及拆裝

5）全自動洗衣機程控器的檢測

6）電機及電機控制故障的檢測和排除

7）機械傳動系統的常見故障及檢修

8）集成控制電路檢測和故障分析排除

9）漏電安全防護報警系統故障分析和排除

4、電子電風扇

1）結構拆卸分析、

2）元器件識別檢測、

3）常見典型故障分析排除

5、電子消毒柜

1）結構拆卸分析、

2）元器件識別檢測、

3）常見典型故障分析排除

6、自動洗碗機

1）常用元器件、傳感器及控制芯片的認識和檢測

2）機機械結構的認識及

3）進水、排水常見故障的檢測和排除

4）洗滌、脫水常見故障的檢測和排除

5）過程控器的檢測

6）電機及電機控制故障的檢測和排除

7）機械傳動系統的常見故障及檢修

8）集成控制電路檢測和故障分析排除

4、模擬電子技術綜合應用、創新實訓項目

1）常用二極管的性能測試及應用

2）雙極晶體管及場效管輸出特性的測定

3）單管放大電路的研究

4）兩極放大電路及負反饋放大電路的研究

5）助聽器電路的調試（電子產品線路）

6）恒流充電電路（場效應管的應用）（電子產品線路）

7）三極管放大電路故障排除

8）整流、濾波及穩壓電路的研究

9）直流穩壓正、負電源電路的研究

10）典型復合互補OTL功率放大電路調試（電子產品線路）

11）OTL功率放大電路的故障排除

12）LM386集成音響功率放大電路及其應用（電子產品線路）

13）運算放大器基本運算電路

14）對由運放器組成的積分運算電路、微分運算電路

15）對由運放器組成的電壓比較器傳輸特性的研究

16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）

17）方波、三角波和鋸齒波發生器電路的研究與測試

18）三角波、方波及正弦波發生器的制作競賽

19）RC（文式橋式）正弦波振蕩器和制作與調試

20）電容三點式LC正弦波發生器

21）有源濾波電路研究

22）直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）

23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）

5、電子線路實訓項目

1）基本邏輯門電路功能測試

2）優先編碼器功能測試

3）二進制譯碼器和數據選擇器功能測試

4）全加器和超前進位全加器功能測試

5）數值比較器功能測試

6）七段碼鎖存/譯碼/驅動器功能測試

7）類觸發器功能測試

8）雙向移位寄存器功能測試

9）二一五一十進制計數器功能測試

10）二位十進制計數/譯碼/驅動/顯示電路

11）可逆十進制計數電路功能測試

12）N進制計數電路功能測試

13）555定時器基本應用電路

14）微分型單穩態觸發器

15）集成單穩態觸發器及其應用

16）集成施密特觸發器及其應用

6、數字電路實訓項目

1）聲光控制節能路燈電路（電子產品線路）（綜合應用）

2）線數據傳輸電路（電子產品線路）（綜合應用）

3）位環形計數節拍發生器（電子產品線路）（綜合應用）

4）秒脈沖信號發生器（電子產品線路）（綜合應用）

5）救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

6）D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

7）數控變頻三角波-方波發生器

8）移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

9）8位優先編碼器搶答電路（電子產品線路）（綜合應用）

10）觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

11）數字鐘電路（電子產品線路）（綜合應用）

12）二位十進制計數符合電路（電子產品線路）（綜合應用）

13）交通燈控制電路（電子產品線路）（綜合應用）

14）升/降階梯波發生器（電子產品線路）（綜合應用）

15）光電轉換加/減計數電路（電子產品線路）（綜合應用）

7、電力電子技術綜合應用實訓項目

1）晶閘管的開關特性及其作為電子開關的應用

2）單結晶體管控制特性及其觸發電路的調試與分析

3）晶閘管單相橋式半控整流電路的調試與分析（阻性負載）

4）晶閘管單相橋式半控整流電路的調試與分析（感性負載）

5）直流斬波電路的調試與分析（IGBT/MOSFET）

6）雙向晶閘管單相交流調壓電路的調試與分析

8、平板電視

1）認識液晶電視的內部結構 ；

2）認識液晶電視中各主要元器件的基本結構；

3）理解液晶電視中各主要元器件的基本工作原理；

4）認識液晶電視各主要單元電路的組成；

5）理解液晶電視各主要單元電路的工作原理；

6）三無故障現象的檢測與處理；

7）搖控指示燈亮，三無故障現象的檢修指導；

8）屏亮，有聲音，無圖像故障現象的檢測與處理；

9）屏亮，無聲音，無圖像故障現象的檢修指導；

10）聲音正常，黑屏故障現象的檢測與處理；

11）無伴音，圖像正常故障現象的檢測與處理；

12）按鍵無反應故障現象的檢測與處理

13）遙控?zé)o反應故障現象的檢測與處理；

14）花屏故障現象的檢修指導；

15）一側喇叭無聲音故障現象的檢測與處理；

9、數碼卡拉實訓項目

1）數碼卡拉OK故障檢測

2）5，1功率放大器的故障檢測

3）DVD故障的檢測

4）數碼卡拉OK前置放大電路故障檢測

10.DVD實訓項目

1.、）DVD視盤機的基本操作；

2）DVD視盤機工作原理分析；

3）DVD視盤機的基本組成的認識；

4）DVD視盤機參數的測量；

5）DVD視盤機維修時的操作方法；

11、音響功率放大器

1）功放基本電路分析；

2）BA5096工作原理分析；

3）功放R聲道無聲故障演示；

4）功放R聲道失真故障演示；

5）功放L聲道無聲故障演示；

6）功放L聲道失真故障演示；

7）功放前置電路故障演示；

8）功放混響電路故障演示；

9）功放聲音輸入電路故障演示；

10）功放運算放大器電路故障演示；

11）功放顯示電路故障演示；

12）音箱故障演示。

六、家電技術綜合實訓臺基本規格

1.系統主要配置組成

2.電實驗?zāi)K配置

3.實物電器系統配置

4.數字電路、模擬電路、電子電力模塊配置
