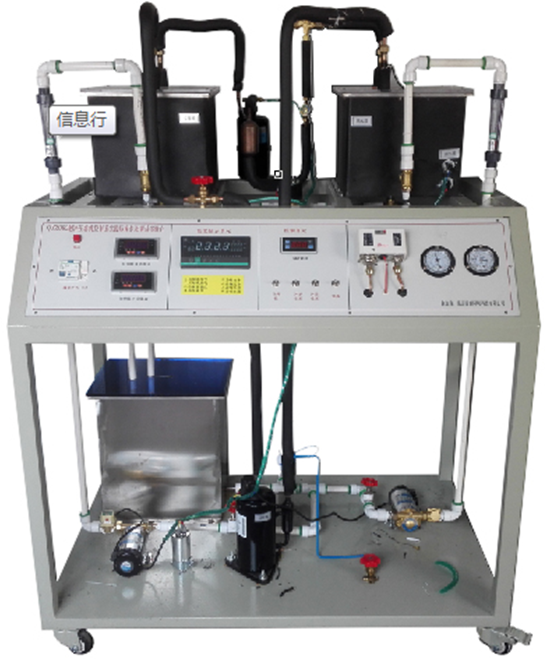

SBJYD-04G制冷壓縮機熱泵性能測試實訓裝置

"制冷壓縮機性能測試實訓裝置"采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。

一、裝置特點

1.本實訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立，以"蒸發器液體載冷劑循環法"為主要測量，以"水冷冷凝器量熱器法"作為輔助測量

2.采用1匹制冷機組，冷凝器和蒸發器均為殼管式水換熱器，系統結構緊湊、布局合理，造型美觀大方

3.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

二、技術性能

外形尺寸：1100×750×1250mm

工作電壓：220V      功率：1KW

主要用途：可測制冷量、功率和計算制冷系數，并可進行熱平衡計算。

主要配置：移動式實驗臺、制冷壓縮機、冷凝器、節流閥、蒸發器、水泵、水箱、水流量  計、XTM-J系列巡回檢測儀、溫度傳感器、高低壓控制器、電源開關、干燥過濾器、儲液罐、電流表、電壓表、壓力表等組成，

三、基本配置及功能

1.控制屏

采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

2.交流控制單元

單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA

3.制冷系統

1匹壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器

4.循環水系統

（1）水泵2只

主要技術參數為：

額定功率：95W

額定揚程：6m

額定流量：1.08立方米/小時

（2）水箱2只

采用不銹鋼材料制成，分別為冷凝器循環水箱和蒸發器循環水箱

（3）加熱器1只（功率1000W）

輸出功率可通過電位器進行調節，用于加熱蒸發器循環水

5.測量儀表

（1）功率表2只（精度0.5級）

分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢15組功率和功率因數的測試數據

（2）數顯溫度表8只（精度0.5級）

采用鉑電阻作傳感器，測量范圍-50～150℃。，共測8組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度

（3）真空壓力表2只（精度2.5級）

量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力

（4）流量計2只（精度0.5級）

采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量

6.控制儀表

高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

四、實訓項目

1.熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理

2.了解國際標準GB/T5773-2004容積式制冷壓縮機性能使用方法

3.利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量

4.利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量

5.主、輔測制冷量相對誤差的計算與分析

6.制冷機組能效比的計算與分析
