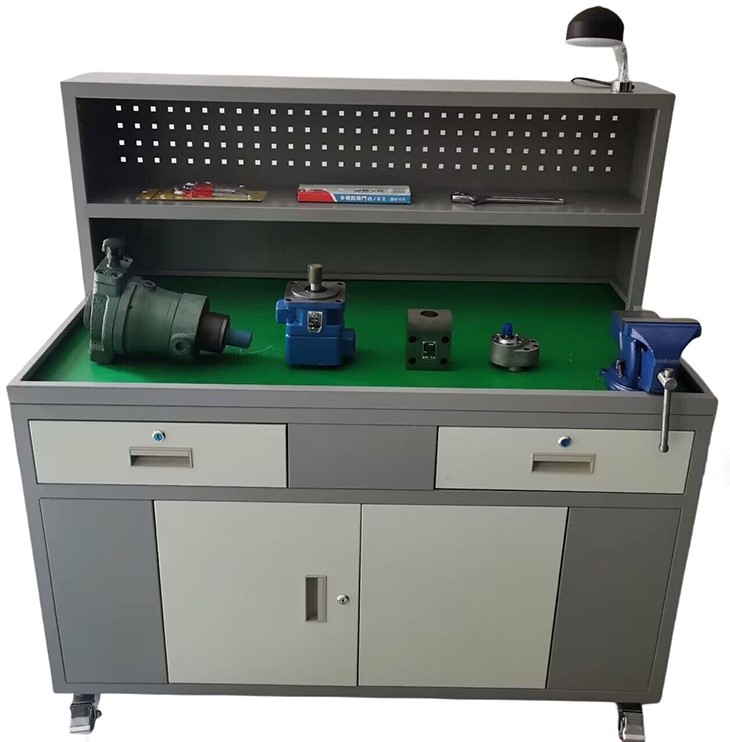

SBYY-CZ液壓元件拆裝實訓臺

一、液壓元件拆裝實訓臺概述

液壓元件拆裝實訓臺、液壓元件是液壓系統的重要組成部分，液壓元件拆裝實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業"液壓傳動"、"液壓與氣壓傳動"等課程的實訓教學需要。

二、液壓元件拆裝實訓臺技術參數

1、交流電源：?jiǎn)蜗郃C 2200 V±10% 50Hz；

2、相對溫度：-10～50℃；

3、相對濕度：＜85%（25℃）

4、外形尺寸：約1210mm×620mm×1250mm；

5、整機功耗：≤1.0 kVA；

6、實訓臺：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，臺面采用下凹設計，增加臺虎鉗，以及絕緣防滑墊，同時為液壓閥拆裝時提供一個良好的接油、防震平臺。

7、控制屏：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理。裝置配套裝有臺燈照明及交流電源插座，能為操作提供一個明亮的工作環境。

三、液壓元件拆裝實訓臺功能特點

1、可以對工業液壓元件進行拆裝實驗。

2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。

3、臺面上還設有小元器件盒，以防止零件的丟失。

4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。

5、設有抽屜、日光燈、交流電源插座。

6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。

四、實訓項目

1、油泵拆裝實訓

2、液壓油缸拆裝實訓

3、方向閥拆裝實訓

4、壓力閥拆裝實訓

5、流量閥拆裝實訓

五、液壓元件拆裝實訓設備配置清單
