SBXNY-09動力電池均衡實訓臺

一、產品要求

動力電池均衡實訓臺要求不少于8個通道，具有先進的通道獨立功能，每個通道可以單點啟動、單點停止，反應速度快；采用恒流源、恒壓源技術，恒流到穩壓切換無沖擊，電壓電流實時采樣；配套3.2V25AH磷酸鐵鋰動力電池不少于10件， 選用專用托板倉放置，用與方形磷酸鐵鋰動力電池分容；配套3.65V2.5AH（18650）三元鋰動力電池不少于20件， 選用專用托板倉放置，用與圓柱形三元鋰動力電池分容 。

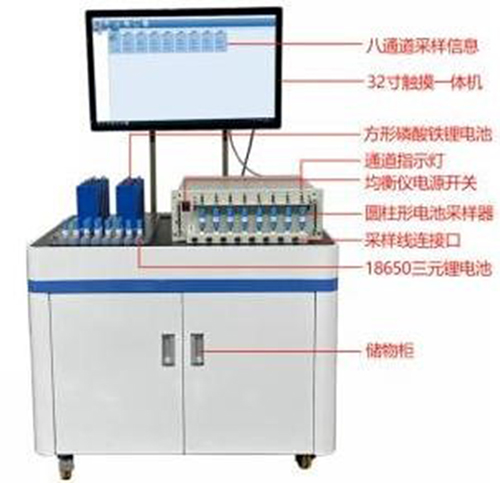

（圖片僅供參考、以實際配置為準）

二、功能要求

1、學習并掌握汽車常見動力電池類型18650三元鋰電池和方形磷酸鐵鋰電池基礎知識，包括兩種電池各項參數、結構以及充放電特性等；

2、學習汽車動力電池均衡的原因及方法；

3、學習汽車動力電池分容成組的工藝手段，技術方法；

4、能夠正確設置不同類型電池對應均衡參數對電池進行均衡以及充放電性能測試；

5、記錄分析數據，通過測試上位機軟件所記錄的數據，理解各項參數意義，分析電池充放電的特性；

6、電池分容成組，讀懂電池充放電測試數據，設置分容成組參數，對電池進行分容成組；

三、技術要求

1、輸入電源：AC220V±10%/50Hz；電壓：測量范圍：0.75～5V；輸出范圍：0.75～5V；精度：±0.1% * FSR；輸出精度：±0.1% * FSR。

2、電流：測量范圍：40mA～20A；輸出范圍：40mA～20A；測量精度：±0.1% * FSR；輸出精度：±0.1% * FSR。

3、功率：測量范圍：0～900W；輸出范圍：0～900W；測量精度：±0.2% * FSR；輸出精度：±0.2% * FSR。

4、數據記錄：采樣速率：1Hz：1 samples/sec；記錄速率：1Hz: 1 point/sec；記錄條件：△T,△I,△V,△Temp；滿量程電流響應時間：≤30ms；時間分辨率：1s；輸入阻抗：≥1 MOhm。

5、支持充放電類型：恒流充電、恒壓充電、恒流恒壓充電、恒功率充電、恒流放電、恒負載放電、恒功率放電、支持通道并聯 。

6、測試命令數：可設置399個命令，可設置65535個循環，支持5層嵌套循環；通訊方式：以太網，100Mbps。

7、硬件安全保護：添加防反接模塊，防止電池反接。

8、軟件安全保護：掉電數據保護。

9、32寸觸摸一體機裝置具體參數：

9.1 CPU:不低于 I5-4代；

9.2內存：不低于8G；

9.3硬盤：不低于128G固態硬盤；

9.4顯卡：不低于集成Intel HD Graphics核心顯卡；

9.5液晶屏尺寸：不小于32寸；

9.6液晶屏顯示區域：不小于698.7mm*393.3mm；

9.7液晶屏分辨率：不小于1920*1080；

9.8液晶屏可視角度：178全視角；

10、配置電池檢測均衡上位機軟件：

10.1系統軟件特性：易用性：圖形化，可視化，將復雜的技術指標、監控狀態、設備管理等以圖形化方式顯示；

10.2檢測精度：電壓采樣以及均衡精度高（可達0.1mV）；

10.3命令程序設置：強大的測試流程控制功能，靈活復雜的編程測試方案；

10.4分容配組：完美的實現電池分選、配組功能；

10.5數據記錄查看：統一管理測試數據，隨時調看；

 11、選用優質合金焊接結構，美觀結實；底部帶四個4寸靜音腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置；設備外形尺寸：不小于1000*750*1300（長*寬*高）。

四、配置要求

1、不少于8通道電池分容儀1件；

2、不小于32寸一體機電腦1件；

3、方形磷酸鐵鋰電池10件；

4、圓柱形三元鋰電池10件；

5、連接線束8條。
