SBPS-02A建筑給水排水實驗系統

一、建筑給水排水系統簡介

建筑給水排水實驗設備,建筑給水排水實驗裝置,建筑給水排水實驗系統,本實驗?zāi)Ｐ陀晒艿老到y(tǒng)與供水設備兩大部分組成，管道系統由給水管道與排水管道系統組成，給水管道可按需求布置成下行上給、上行下給等方式，按照排水通氣方式的不同可分為如下幾個管道系統模塊，無通氣排水模塊，伸頂通氣排水模塊，通氣立管通氣排水模塊，蘇維托排水模塊，旋流排水模塊，自循環通氣排水模塊；

如下圖所示：

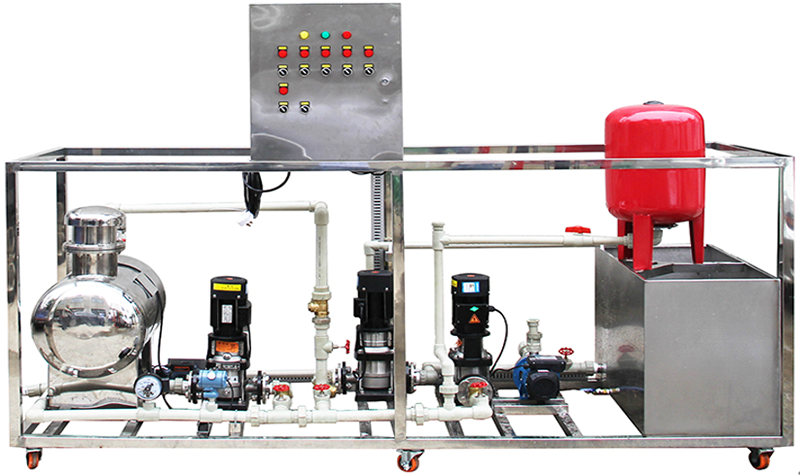

供水部分（圖片僅供參考）

供水設備按照需求可分為如下幾個模塊，水泵供水模塊、水泵-水箱供水模塊、氣壓供水模塊、變頻供水模塊、無負壓供水模塊。如上幾個模塊可根據需求自主選擇組合，可實現實驗演示功能如下：

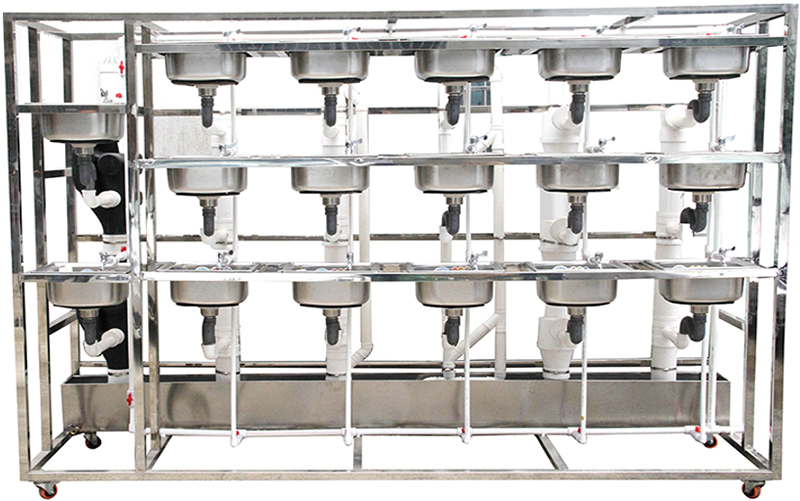

用水排水部分（圖片僅供參考）

二、室內給水系統，可演示如下多種供水方式與管網布置形式。

1.演示水泵供水方式

2.演示水泵-水箱聯合供水方式

3.演示氣壓供水方式

4.演示變頻供水方式

5.演示無負壓供水方式

6.演示下行上給管網布置模式

7.演示上行下給管網布置模式

三、室內排水系統，可演示如下多種排水管道的布置形式。

1.演示無通氣排水

2.演示伸頂通氣排水方式

3.演示通氣立管通氣排水方式

4.演示蘇維托配件排水方式

5.演示底層單獨排出排水方式

6.演示旋流排水方式

7.演示自循環通氣管道系統

四、通過控制管道中水的流態，可演示壓力流管道、重力流管道水流現象，如：

層流、紊流、水舌、水膜流、水塞流、附壁螺旋流

五、室內供水自動控制系統，如上圖2所示，可演示不同供水系統的設備組成與自動控制系統的工作原理。

水泵供水系統的配電系統組成與控制方式、原理

氣壓給水的自動控制系統組成與工作原理

水泵-水箱聯合供水系統控制系統組成與工作原理

變頻供水控制系統組成與工作原理

無負壓供水控制系統組成與工作原理

六、系統模塊組合方案

建筑給水排水實驗系統,本建筑給水排水演示系統采用模塊化設計方案，可以根據不同的教學需求與場地條件進行自主定制。
