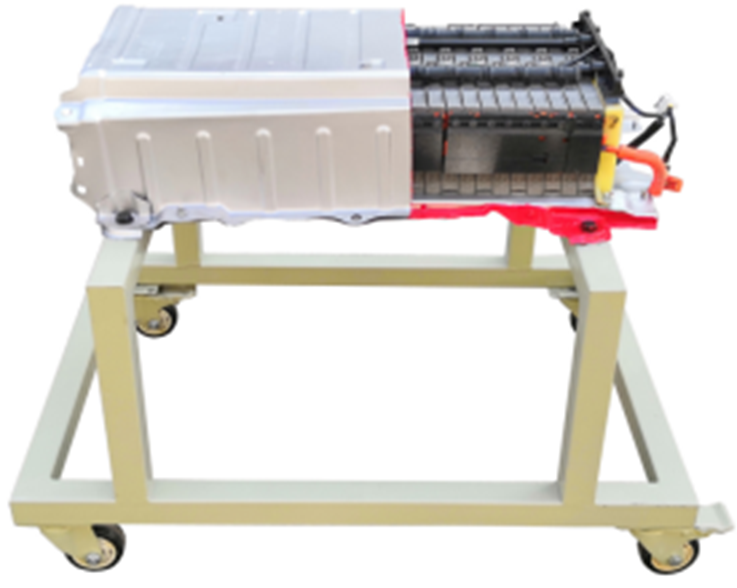

SBXNY-DC-25混動鎳氫動力電池組檢測維護實訓臺

一、系統安全:

1.邊緣經處理光滑，避免學生操作安全隱患。

2.帶高壓部件都貼示三角形警示標志。

二、系統結構:

1.該設備采用動力蓄電池總成（HV電池），真實展示動力蓄電池的結構、種類、和性能參數。適用于對混合動力系統維修實訓的教學需要。

2.可根據教學需要，進行拆裝練習。

3.臺架配有鋁型材抽屜可擺放拆下的小零件。

4.臺架設計有可調節電池360度任意反轉機構。

5. 產品配套實訓指導書。

三、工藝要求:

1.采用國標優質材料制作。

2.實訓臺架支撐采用萬向腳輪支撐，單個腳輪受力可1000KG；實訓臺架帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

3.產品尺寸：（長×寬×高）：1000mm×600mm×1300mm。

四、系統功能

1.展示THTHS II結構 (HV電池，翻新普銳斯):全封閉的鎳－氫(Ni-MH)電池〈168cells(6格X28塊)〉；

2.清楚觀察檢修塞（主保險、互鎖開關結構）的安裝部位，展示其安全功能；

3.對不同部位進行拆裝，展示HV電池溫度傳感器、HV電池進氣溫度傳感器、HV接線盒總成（SMRs(SMRB/SMRP/SMRG),HV電池電流傳感器，電抗器）、HV電池智能單元。

4.動力蓄電池組的檢測；

5.動力蓄電池的性能比較；

6.動力蓄電池組的更換流程；

7.動力蓄電池組更換后的檢查；

8.動力蓄電池的儲運及回收；
