SB-BR8D太陽能熱泵熱電實驗裝置

一、概 述

太陽能熱泵熱電實驗裝置采用風冷式大功率半導體制冷片，可演示半導體制冷片制冷、熱泵的狀態，分別來演示并驗證：太陽能技術與半導體技術應用。

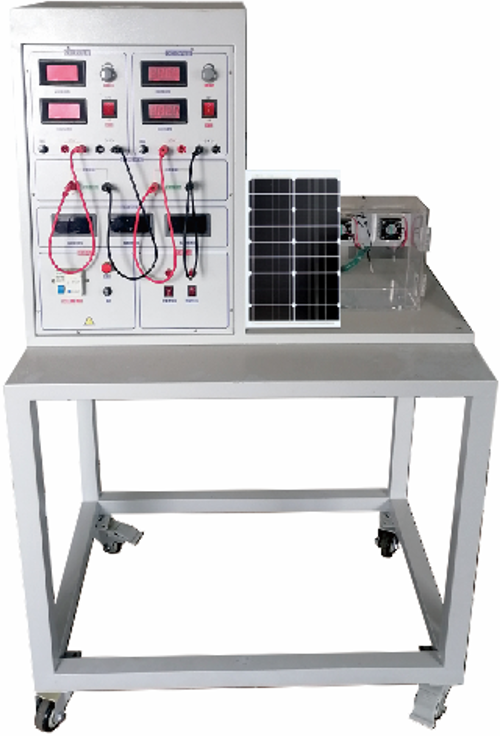

參考圖以實物為準

二、技術性能

1、輸入電源：單相三線～220V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜0.2kVA

4、外形尺寸：1000mm×700mm×1100mm，

5、安全保護：具有漏電保護裝置，安全符合國家標準

6、制冷熱泵模式：風冷

三、裝置特點

1、采用太陽能電池、光伏板、控制器、電池儲能與大功率半導體制冷組片，作為主要實訓主體

2、可以直觀的觀察制冷片冷端結冰的全過程，深入掌握半導體制冷片。

3、面板上提供的實驗連接端子，可連接帕爾帖效應、塞貝克效應實驗，既能定性觀察實訓現象、參數，又能通過測量儀表定量測量。還可以與光伏系統的聯合運用。

4、平臺：采用一體化設計，配套有一套模擬供電系統，在沒有太陽的情況下，維持電池的供電，

四、基本配置及功能

1、可調直流數字電壓表2個：

測量范圍0～20V，A的輸入電壓、半導體制冷片B的輸入電壓。

2、直流數字電流表2個：

A的輸入電流、半導體制冷片B的輸入電流。

3、直流穩壓電2個

提供0～15V連續可調的直流電源.10A

4、風冷式半導體制冷機組：由兩片制冷器、水冷散熱器、等組成的風冷熱泵式半導體制冷機器，可直觀觀察散熱系統的工作原理及現象。

5、溫度儀表3個：測量系統各點的溫度。

6、12V電池：12AH

7、正弦波逆變器：2000W，防反接，數字顯示

8、光伏太陽能板：5W18V

9、套模擬供電系統一套，維持電池的長期供電

五、實訓項目

1、半導體制冷片熱泵效應

2、半導體制冷片制冷效應

3、半導體制冷片制冷時的參數測試

4、半導體制冷片熱電效應參數測試

5、太陽能光伏系統應用

6、太陽能光伏系統與半導體制冷的應用

7、光伏儲能與太陽能充電系統應用
