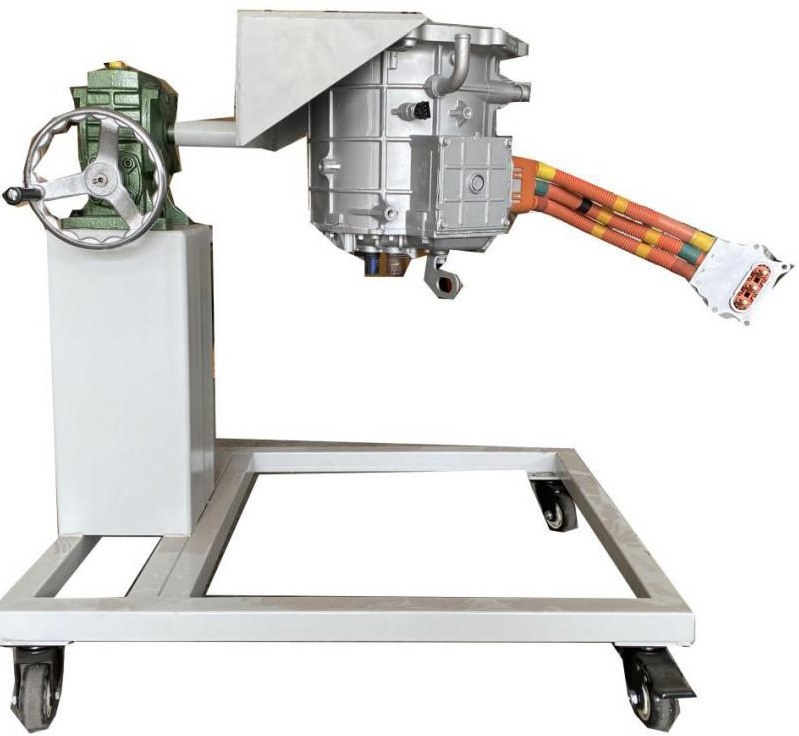

SBXNY-DJ-29電機拆裝實訓臺架

一、產品簡介

純電動汽車動力總成拆裝平臺,采用翻新 比亞迪E5EV300原車動力電機總成為基礎，配套專用翻轉架連接機構，便于對比亞迪動力電機總成拆裝檢測、維修考核，設備以提高學生實際操作技能，提升學生崗位適應能力，以培養適應新能源汽車維修行業發展需要的專業技術人才為設計宗旨，配套360°任意角度旋轉、固定的翻轉架。

二、功能特點

1.配套原廠動力電機總成，符合動力電機總成拆裝平臺的拆裝、測量、維修、考核的技術需求。

2.可完成永磁同步電機的分離、永磁同步電機的組裝等拆裝、練習、考核。

3.本臺架采用國標鋼材，無縫焊接，金屬表面采用噴烤漆工藝處理，漆面堅固美觀，配備大面積接油盤保障三不落地的汽車維修要求，油盆采用優質不銹鋼無縫焊接，美觀易清理。

4.實訓臺底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。

三、技術規格

原車電機: 比亞迪E5 EV300

拆裝翻轉架操可360°旋轉，方便電機的分離與裝配

產品尺寸：900mm×700mm×900mm（長×寬×高）

不銹鋼接油盤：600mm×600mm×40mm(長×寬×深)

底盤:1000mm×800mm（長×寬）

立柱:200mm×200mm(長×寬)

手輪:200mm（直徑）

主軸:50mm（直徑）

載重量:150Kg

移動腳輪：3寸萬向輪帶剎車

四、實訓（實驗）項目

①永磁同步電機的分離

②永磁同步電機的組裝

五、基本配置

電機總成(附件齊全，易于拆裝,翻新 比亞迪E5 EV300)、拆裝翻轉架(帶自鎖腳輪裝置,帶立柱鋼管200*200*5mm,950×680×850mm長×寬×高，帶減速機可做軸向任意角度的翻轉和靜止)、大面積接油盆(660×590×35mm長×寬×深)、減速機構（帶搖手盤等附件，WPA70）。
