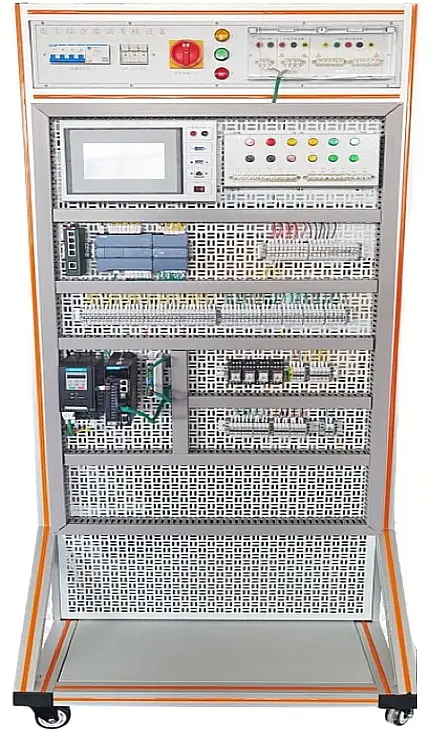

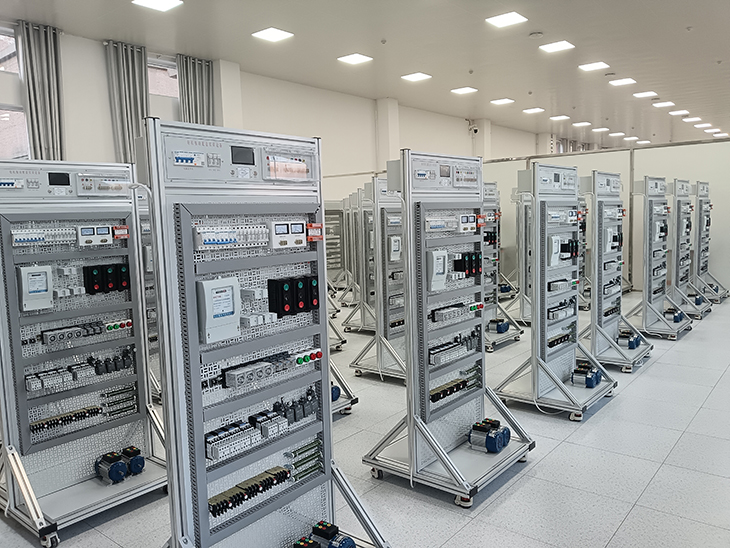

SBXKG-770A1型低壓電工電氣實訓考核裝置

一、產品概述：

低壓電工電氣實訓考核裝置采用萬能網孔板開放式設計，自由組合的思路， 裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

二、主要技術參數：

1、輸入電源：電壓AC380V，電流5A。

2、外形尺寸：700cm×500cm×1700cm

三、網孔實訓屏結構

實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。

四、電源控制屏

在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。

五、實驗操作項目：

1.起動停止控制電路；

2.異步電動機點動控制電路；

3.異步電動機兩地控制電路；

4.異步電動機聯鎖正反轉控制電路；

5.雙重聯鎖正反轉控制電路；

6.自動順序起動控制；

7.手動順序起動控制；

8.異步電動機星、三角控制電路；

9.異步電動機能耗控制電；

10.異步電動機反接制動控制電路；

11.自動往返控制電路；

12.正反轉點動、起動控制電路；

13.帶有點動的自動往返控制電路；

14.異步電動機自鎖控制電路；

15.異步電動機單向點動、起動控制電路；

……自由設計項目。

六、 低壓電工電氣實訓考核設備元件配置清單
