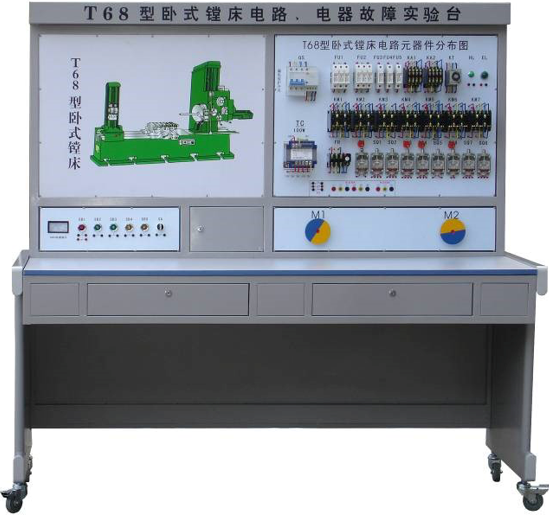

SB-T68型臥式鏜床電氣技能實訓考核裝置
臥式鏜床電氣技能實訓考核裝置、機床電氣技能培訓考核實驗裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。
一、實驗裝置的基本配置
1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）
2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4、三相異步電動機：實驗臺裝有2臺三相鼠籠式異步式電動機，分別用作雙速電動機、快速移動電動機等。
5、故障開關箱：設有25個故障開關。
6、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除，完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜2KW
四、實驗臺電器配置清單
代號 | 元件名稱 | 件數 | 用途 |
M1 | 雙速電動機 | 1 | 驅動主軸 |
M2 | 電動機 | 1 | 驅動進給 |
QS1 | 開關 | 1 | 總開關 |
QS2 | 開關 | 1 | 冷卻泵開關 |
SA1 | 開關 | 1 | 換刀開關 |
SA2 | 開關 | 1 | 圓工作臺開關 |
SA3 | 開關 | 1 | M1換相開關 |
FU1 | 熔斷器 | 1 | 電源保險 |
FU2 | 熔斷器 | 1 |
FU3 | 熔斷器 | 1 |
FR | 熱繼電器 | 1 | M1過載保護 |
T | 變壓器 | 1 | 整流、回路、照明電源 |
KM1 | 接觸器 | 1 | 主軸正轉 |
KM2 | 接觸器 | 1 | 主軸反轉 |
KM3 | 接觸器 | 1 | 主軸制動 |
KM4 | 接觸器 | 1 | 主軸低速 |
KM5 | 接觸器 | 1 | 主軸高速 |
KM6 | 接觸器 | 1 | M2正轉快速 |
KM7 | 接觸器 | 1 | M2反轉快速 |
KA1 | 中間繼電器 | 1 | 接通主軸正轉 |
KA2 | 中間繼電器 | 1 | 接通主軸反轉 |
SB1 | 按鈕 | 1 | 主軸停止 |
SB2 | 按鈕 | 1 | 主軸正轉起動 |
SB3 | 按鈕 | 1 | 主軸反轉起動 |
SB4 | 按鈕 | 1 | 主軸正轉點動 |
SB5 | 按鈕 | 1 | 主軸反轉點動 |
SQ | 位置開關 | 1 | 接通高速 |
SQ1 | 位置開關 | 1 | 主軸進刀與工作臺移動聯鎖 |
SQ2 | 位置開關 | 1 | 主軸進刀與工作臺移動聯鎖 |
SQ3 | 位置開關 | 1 | 進給速度變換 |
SQ4 | 位置開關 | 1 | 主軸速度變換 |
SQ5 | 位置開關 | 1 | 進給速度變換 |
SQ6 | 位置開關 | 1 |
|
五、故障現象：
G1 | 機床不能啟動 | 主軸電動機、快速移動電動機都無法啟動。 |
G2 | 主軸正轉不能啟動 | 按下正轉啟動按鈕無任何反應。 |
G3 | 主軸正轉不能啟動 | 按下正轉啟動按鈕無任何反應。 |
G4 | 機床不能啟動 | 主軸電動機、快速移動電動機都無法啟動。 |
G5 | 主軸反轉不能啟動 | 按下反轉啟動按鈕無任何反應。 |
G6 | 主軸反轉不能啟動 | 按下反轉啟動按鈕無任何反應。 |
G7 | 主軸正轉不能啟動 | 正轉啟動，KA1吸合，其它無動作； 反轉啟動，KA2吸合，其它無動作 |
G8 | 反轉啟動只能點動 | 正轉啟動正常，按下SB3反轉啟動時只能點動。 |
G9 | 主軸不能啟動 | 正轉啟動，KA1吸合，其它無動作；反轉啟動，KA2吸合，其它無動作 |
G10 | 主軸無高速 | 選擇高速時，KT、KM5無動作。 |
G11 | 主軸、快速移動電動機不能啟動 | 正轉啟動，KA1、KM3吸合，其它無動作；反轉啟動，KA2、KM3吸合，其它無動作；按下SQ8、SQ9無任何反應。 |
G12 | 停止無制動 |
|
G13 | 停止無制動 |
|
G14 | 主軸電機不能正轉 | 反轉正常。 |
G15 | 主軸只能電動控制 | 正、反不能啟動，只能電動控制。 |
G16 | 主軸電機 不能反轉 | 正轉正常。 |
G17 | 主軸、快速電機不能啟動 | KM4、KM5不能吸合；按SQ8、SQ9無反應。 |
G18 | 主軸正轉只能點動 | KM4（低速）、KM5（高速）不能保持。 |
G19 | 主軸無高速 | KT動作，KM4不會釋放，KM5不能吸合。 |
G20 | 主軸反轉只能點動 | KM4（低速）、KM5（高速）不能保持。 |
G21 | 主軸無高速 | KT動作，KM4釋放，KM5不能吸合。 |
G22 | 不能快速移動 | 主軸正常。 |
G23 | 快速電機不能正轉 |
|
G24 | 快速電機不能反轉 |
|
G25 | 快速電機不轉 | KM6、KM7能吸合，但電機不轉。 |
