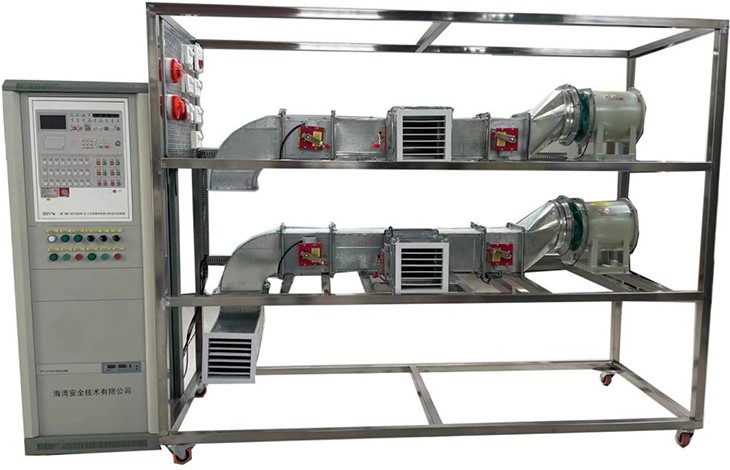

SBXY-01B消防防煙排煙實訓系統

一、系統概述

1、消防防煙排煙實訓系統、排煙、送風系統實訓裝置根據防煙排煙系統按照其控煙機理，分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。

系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成

2、模擬排煙系統控制

消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。

3、加壓送風機采用多翼式離心風機，

4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，

5，排煙防火由控制執行器、渡鋅鋼板制作而成。

6、排煙風機采用軸流風機，能在280度條件下作不小于30Min

7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態?；馂臅r需要排煙時手動或電動打開系統原理。

二、技術參數：

1、電壓：AC220±10％ 50Hz

2、保護：具有漏電保護裝置

3、環境溫度：+4℃～+45℃

4、裝置容量：＜1000W

5、外形尺寸：2400*800*2000mm、控制柜550*460*1540mm

三、操作實訓：

1、消防排煙系統的認識

2、消防防煙系統的認識

3、消防防煙系統控制操作

4、消防排煙系統的手動操作

3、消防排煙系統的自動操作

4、消防排煙系統與操聯動中心的操作

5、消防排煙系統的聯動編程

6、消防防煙系統的聯動編程

四、消防防煙排煙系統控制實訓裝置配置表
