SBCBK-04船舶錨機電氣控制技能實訓裝置

一、概 述

船舶錨機電氣控制技能實訓裝置是為航海職業院校的船舶電氣專業和輪機工程等專業，社會船舶造修單位，船員培訓機構的教學及培訓考核而研制的。它適用于課堂演示，輪機電氣控制的操作及培訓實習。目前，船舶電氣拖動設備大多仍以繼電接觸器控制線路為主，大部分船舶設備要經常使用、連續工作或頻繁操作，難免出現較高的故障率，就要求輪機人員透徹理解電氣線路，以達到快速排故的目的。

二、產品特點

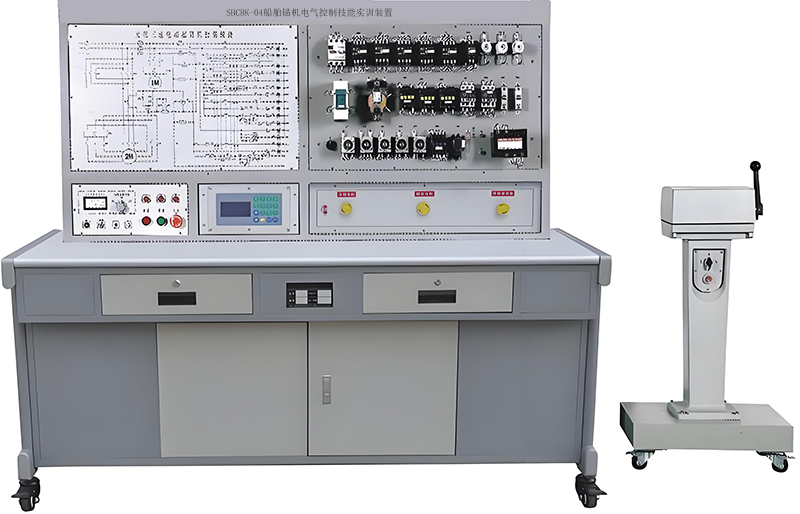

1.將錨機控制電路的所有電氣元器件直接安裝在面板表面，能夠直接觀察其動作狀態

2.面板上印有錨機控制原理圖、故障點分布及指示燈可指示各繼電器的相應動作

3.采用真實的船用主令控制器控制設備，以達到模擬現場操作的目的

4.配有專業設故排故設備可模擬所有常見的電氣故障，可避免直接接觸強電，安全可靠

三、技術性能

1.輸入電源：AC380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m

3.裝置容量：＜1kVA

4.外型尺寸：1572mm×718mm×1522mm

四、裝置組成和配置

1.電源控制面板（鋁質面板）

（1）交流電源（帶有漏電保護措施）取自市電。

（2）人身安全保護體系

電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。

電流型漏電保護裝置：控制屏內漏電流超過一定值，即自動切斷電源，保護人身安全。

2.錨機電氣線路圖

面板上印有錨機控制線路的原理圖和故障設置點，安裝有繼電器、接觸器動作指示燈，指示燈可以指示繼電器、接觸器的相應動作。可以很直觀地看出錨機控制回路的工作過程。

3.錨機電氣線路元器件區

面板上裝有斷路器、熔斷器、接觸器、熱繼電器和變壓器等元器件，可直觀的觀測其動作情況。

4.電動機和主令控制器

錨機電動機采用三速鼠籠式異步電動機模擬。

主令控制器用于控制錨機的起錨拋錨操作。

5.故障開關箱

設有16個開關，可進行故障設置及模擬熱繼電器動作和過電流繼電器動作。

6.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏，并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

五、實訓項目

1.熟悉常用低壓電器的結構、原理

2.熟悉錨機控制電路原理圖

3.船用主令控制器的使用

4.輪機員起錨拋錨操作訓練

5.線路上常見故障排除
