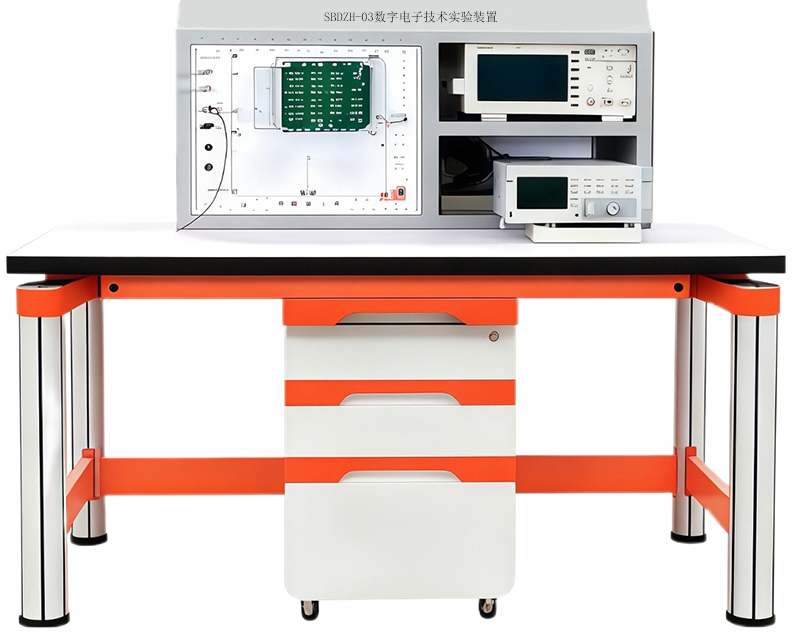

SBDZH-03數字電子技術實驗裝置

一、概述

1、數字電子技術實驗裝置，數字電子技術實驗室設備、配備數字電子實驗臺、低頻信號源、示波器、萬用表、焊臺、常用電子裝接工具等設備，用于組合邏輯電路分析與設計、時序邏輯電路分析與設計等實驗教學。數字電子技術實驗平臺采用模塊化設計，包含數字電路實驗單元、電子電路實訓單元；防反接設計，能夠實現短路保護及自動恢復功能；

2、配套使用的單元電路模塊尺寸約150×125mm，每個模塊正面有中英文標識，反面工程塑料開模底盒無縫保護，單元電路模塊底盒采用透明亞克力，防塵防潮。配有4個專用供電及固定插座，與實驗掛箱配套使用，外觀精美而耐用；

3、單元電路模塊上集成兩種供電方式，確保單元模塊既可以安裝在實驗箱上使用，通過實驗箱底板進行供電，又可以脫離實驗箱底板，通過外部供電獨立進行實驗；

4、主要由實驗箱主體、實驗模塊搭建組成，實驗箱主體采用高密度復合材料、鋁合金包邊、不銹鋼鉸鏈鉚接而成，實驗箱主面板才用優質PCB材質。

★二、實驗資源

1、電源輸入：AC220V±10%50Hz

2、電源輸出：

1）提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；設有短路保護自動恢復功能；

2）提供交流電源AC15V，AC7.5V，AC0V；

3）信號源（函數發生器）：

幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；

提供正負輸出單次脈沖（脈沖信號發生器）：

提供正負脈沖輸出，每按一次輸出一個正負脈沖；

4）提供三態邏輯測試筆：

可測量和顯示TTL電平的高電平、低電平和高阻態；

3、提供12V/5W燈泡負載一個；

4、提供200歐/2W功率電阻一個；

5、提供12V/1.2W直流電機負載一個；

三、實驗模塊

①DIP拓展電路一

模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。

②DIP拓展電路二

模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。

③DIP拓展電路三

模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。

④邏輯電平輸出電路

模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。

⑤LED顯示電路模塊

模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。

⑥數電選配芯片套件

提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創新實驗的需求。

★四、電子實訓創新教學與管理模塊-元器件檢測模塊

（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。

（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。

（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。

（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。

注：（5）RFID讀卡器為整個實驗室配置1套。

五、實驗內容

數字電路部分

實驗一  數字電路實驗基礎

實驗二  集成邏輯門電路的邏輯功能

實驗三  組合邏輯電路的分析

實驗四  數據選擇器

實驗五  小規模組合邏輯電路的設計

實驗六  中規模組合邏輯電路的設計

實驗七  觸發器

實驗八  同步時序邏輯電路的分析

實驗九  中規模集成時序邏輯器件的應用

實驗十  同步時序電路的設計

實驗十一  序列信號發生器

實驗十二  數字鐘

六、數字電子技術實驗臺配置表
