SB-329燃?xì)夤芫W(wǎng)水力工況實驗臺

一、概述

燃?xì)夤芫W(wǎng)水力工況實驗臺是了解城市燃?xì)夤艿罉?gòu)成城市輸配管網系統的環網或枝網，輸配管網的布置，是根據工業和民用用戶的用氣量和城區地理特性，全面規劃設計而成的管網系統。對管網進行測試、分析和處置，是減少火災、爆炸、中毒、輸氣損失，提高供氣的可靠性的關鍵環節。

二、實驗?zāi)康模?nbsp;

1.了解燃?xì)夤芫W(wǎng)水力工況實驗臺的工作原理及使用方法；

2.通過實驗臺演示燃?xì)猸h(huán)狀管網、支狀管網壓力分布及事故工況的壓力變化；

3.通過實驗畫出不同用戶工況下的壓力曲線。

三、技術規格：

1、外形尺寸：1800×1600×500mm

2、工作電壓：220V     功率：250W

3、旋渦氣泵：YX-21D-1，0.4KW，220V，83m3/h，11kpa；

4、穩壓罐，主體直徑250mm，長450mm；

5、管道式流量計1.6-16m3/h；

6、單管壓力計，單管壓力計前有穩壓罐；

7、多節點模擬管網；

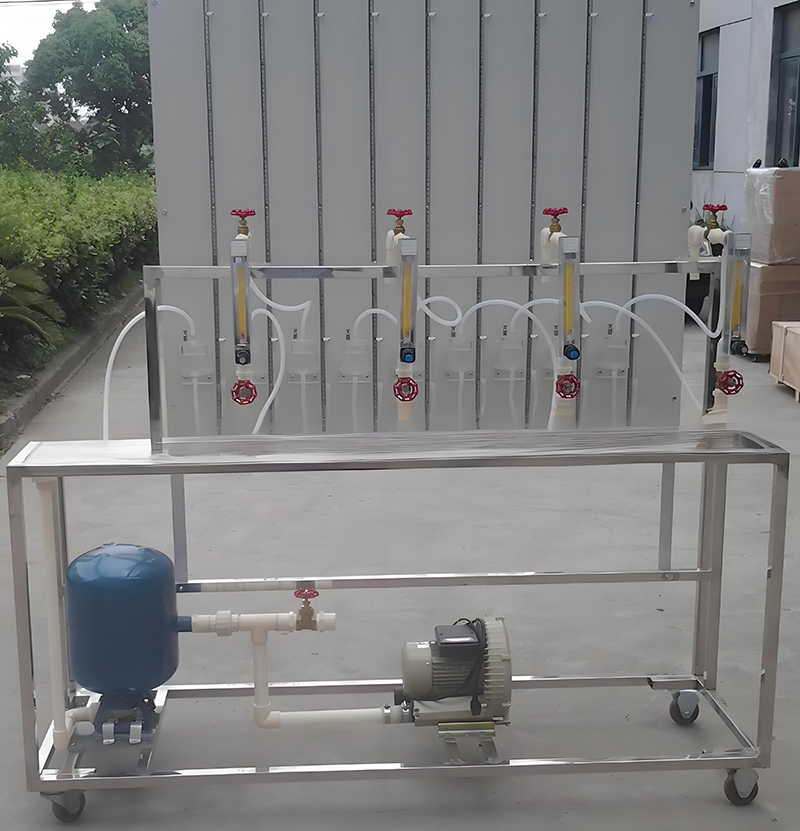

四、實驗臺及配置結構

1、不銹鋼實驗臺

2、旋渦氣泵

3、穩壓罐

4、供氣干管

5、用戶支管

6、用戶流量計

7、壓差板

8、單管壓力計等組成。氣泵工作產生的氣流進入穩壓罐，經瀉流穩壓后，供給模擬的燃?xì)庥脩?，每個用戶由支管、流量計和尾閥組成，在壓差板上設有9只單管壓力計，可分別測量干管起點的壓力、用戶支管及包含燃具的阻抗在內的壓差，而第9只壓力計則既測量最終用戶的阻抗，又是干管的終點壓力。通過調整瀉流閥、用戶流量及尾閥進行實驗。
