SB-9920D 變頻空調制冷系統實訓考核裝置

一、 概述

變頻空調制冷系統實訓考核裝置是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

二、裝置特點

1.系統采用真實的1匹制冷機組，與實際教學接軌。整個空調系統真實完整, 與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能

2.整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求

3.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調系統的實時工作狀態一目了然；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識

4.裝置設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力

5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

三、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸：1200mm×700mm×1900mm

4.制冷劑類型：R410

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、裝置的基本裝備

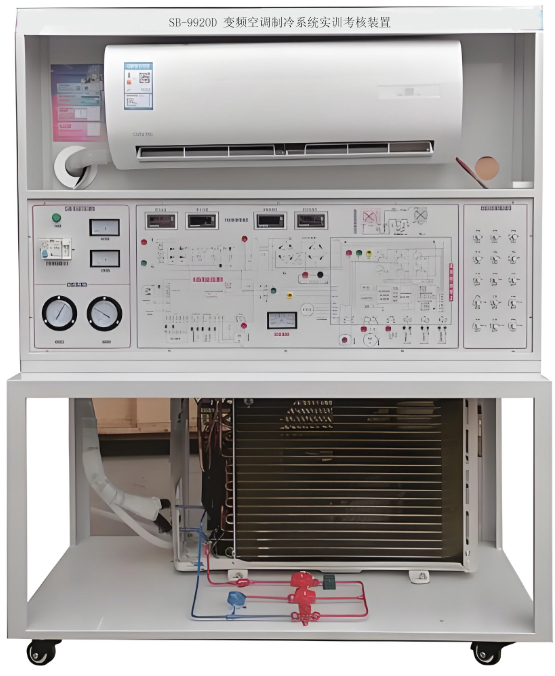

實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成

1.實訓臺：鐵質雙層亞光密紋噴塑底座，鋁合金型材框架結構，鋁質噴繪面板。底座上安裝有空調室外機，空調的室內機安裝在臺架的上部系統原理圖及測試點面板安裝在實驗臺架的中部方便學生測量。

2.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如室內機（蒸發器）、室外機（冷凝器、壓縮機、四通閥）等，管路中還設有控制閥等實訓所必需的部件

3.交流電源控制單元：單相三線220V交流電源供電，交流電壓表4只， 測量范圍0～250V,用于監測電網電壓；交流電流表1只,測量范圍0～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由漏電保護開關控制

4.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.8MPa、-0.1～3.8MPa,可顯示系統工作時低壓側和高壓側的壓力

5.溫度檢測單元：提供4只溫度表，采用PT100傳感器，三位半數顯，分別測量室內溫度、出風口溫度、冷凝器溫度和蒸發器溫度

6.模擬故障設置考核單元1套：模擬故障設置多元化，可設置空調電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等十二個故障點。

五、實訓項目

1、初級技工基本技能實訓

2、制冷系統專用工具的基本操作

3、制冷系統管件焊接

4、制冷系統的檢漏

5、制冷系統的抽真空與充注制冷劑R410

6、中級技能實訓（設計、安裝、調試及檢修）

7、變頻空調主控板電路原理分析

8、變頻空調電器元件的測量及系統運行

9、變頻常見空調器故障與分析

10、變頻空調逆變器與壓縮機故障檢測與分析
