SBJYD-02D熱泵型分體空調實訓考核裝置

一、概述

"熱泵型分體空調實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

二、裝置特點

1、系統采用真實的制冷機組整機，與實際教學接軌。整個空調系統真實完整, 與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能

2、整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求

3、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調系統的實時工作狀態一目了然；主面板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識

4、裝置設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力

5、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

三、技術性能

1、輸入電源：?jiǎn)蜗嗳€～220V±10%  50Hz

2、裝置容量：＜1kVA

3、外形尺寸：1000mm×590mm×1610mm

4、制冷劑類型：R32

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、裝置的基本裝備

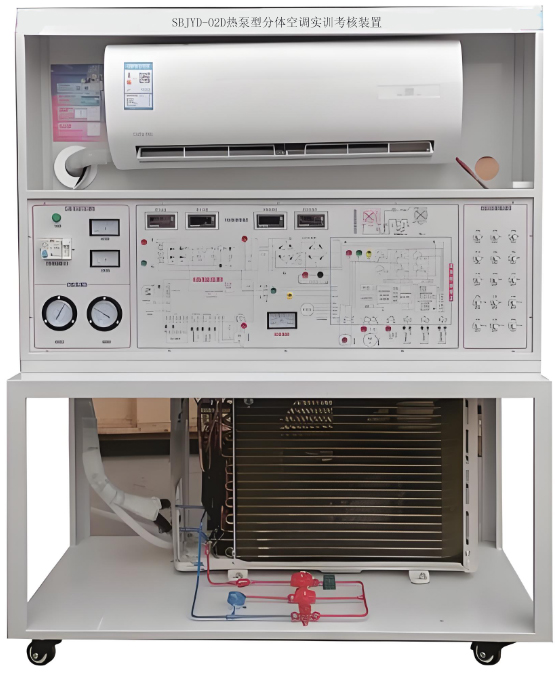

實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量?jī)x表、模擬故障等組成

1.實訓臺：

鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。裝置背面可觀察制冷系統管路的結構，用于模擬室外機組冷凝器臟堵，打開可觀察室外機組實物

2、空調整機單元1套：

包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件

3交流電源控制單元：

單相三線220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源。

4、制冷系統壓力檢測單元：

提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力

5、溫度檢測單元：

提供4只溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度

6、模擬故障設置單元：

模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點。

六、故障說明

編號：故障模擬說明、故障現象

K1模擬變壓器T的副邊N2開路，整機不工作

K2斷開橋式整流橋堆模擬橋式整流橋環+12V無輸出，整機不工作

K3斷開7805穩壓塊輸出模擬7805穩壓塊壞+5V無輸出，整機不工作

K4斷開紅外接收管1腳模擬紅外接收管無電源輸入，不能遙控

K5斷開X105溫度傳感器電阻模擬室內環境溫度很高，可制冷不能制熱

K6斷開IC1的P13腳模擬IC1的P13無信號輸出

K7斷開IC3的P15腳模擬IC3的P15無信號輸出

K8斷開繼電器RY4線圈模擬繼電器RY4線圈壞，輔助電熱絲不起作用

K9斷開繼電器RY2線圈模擬繼電器RY2線圈壞，室外風機不轉

K10斷開繼電器RY7線圈模擬繼電器RY7線圈壞，室內風機低速時風機不轉

K11斷開繼電器RY6線圈模擬繼電器RY6線圈壞，室內風機中速時風機不轉

K12斷開繼電器RY5線圈模擬繼電器RY5線圈壞，室內風機高速時風機不轉

K13斷開繼電器RY1線圈模擬繼電器RY1線圈壞，壓縮機不工作

K14斷開繼電器RY3線圈模擬繼電器RY3線圈壞，電磁四通閥不工作

七、實訓項目

1、制冷系統專用工具的基本操作

2、制冷系統管件焊接

3、制冷系統的檢漏

4、制冷系統1的抽真空與充注制冷劑

5、KFR-23型空調主控板電路原理

6、空調電器元件的測量及系統運行

7、空調器故障與分析

8、空調檢測與故障分析

9、空調原理分析

10、空調通信故障排除

12、空調調試操作

13、空調控制結構認知
