SB-32B型戶式家用中央空調實訓考核設備

一、產品概述

戶式家用中央空調實訓考核設備由鋁合金支架、格力第五代直流變頻一拖三機組、智能溫度控制系統、工作流程圖板、測量?jī)x表等組成。充分地展示了家用空調的結構形式、控制原理、系統不同工況是的參數變化及空調制冷系統流程。家用中央空調實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

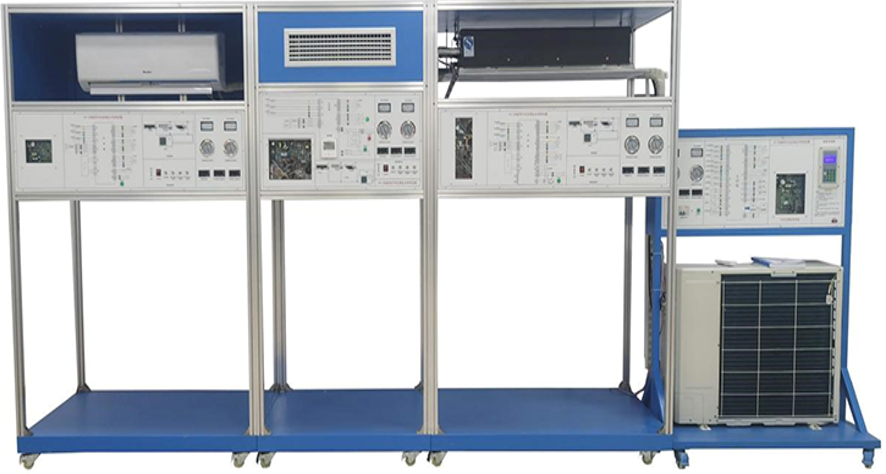

參考圖片

二、技術參數

1、輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz

2、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3、裝置容量：＜3.8kVA

4、外形尺寸：4200mm×1100mm×2100mm

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

三、實訓項目

（一）、制冷系統實訓

1、擴脹喇叭口實訓

2、冷媒管連接安裝實訓：室外機和各種室內機的管道連接安裝接管實訓：

3、擴管制作實訓，

4、銅管釬焊安裝實訓：

5、氮?dú)庠噳海瑱z漏實訓

6、二次抽空法實訓

7、制冷系統和電氣系統的調試實訓、

8、各種模式的運行實訓

9、制冷劑不夠?qū)嵱?xùn)

10、制冷劑過多實訓

（二）、電氣系統實訓

12、通信和電源接法實訓

14、電氣系統調試實訓

15、電氣排除故障實訓

16、全面展示戶式中央空調的結構與原理：對戶式中央空調結構認知實訓

17、全面展示戶式中央空調的管路安裝與布局：對戶式中央空調系統原理認知實訓

18、整體安裝認知實訓：一個室外機和不同類型的室內機

四、產品配置
