SBXKG-770B網孔型低壓電工照明電路實訓考核裝置

一、產品概述：

網孔型低壓電工照明電路實訓考核裝置通過本次低壓照明電路實訓，旨在使學生掌握低壓照明電路的基本原理、安裝方法、操作技能和安全規范。通過實際操作，提高學生對電工技術的實踐能力，為今后的工作打下堅實基礎。

網孔型低壓電工照明電路實訓考核裝置采用萬能網孔板開放式設計，自由組合的思路， 裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

二、主要技術參數：

1、輸入電源：電壓AC380V，電流5A。

2、外形尺寸：700cm×500cm×1700cm

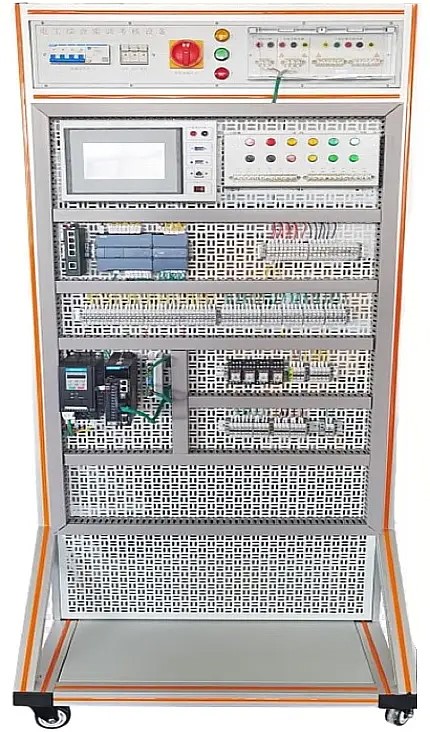

三、網孔實訓屏結構

實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。

四、電源控制屏

在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。

五、實驗操作項目：

1.觸摸開關控制白熾燈電路；

2.白熾燈控制電路；

3.人體感應開關控制樓梯白熾燈電路；

4.聲控開關控制樓梯白熾燈電路；

5.日光燈控制電路；

6.單相電度表直接安裝電路；

7.單相電度表間接安裝電路；

8.單相電動機控制電路；

9.電流互感器與電流表配用接線電路；

10.電壓表、電流表安裝電路；

11.三相四線有功電度表直接安裝電路；

12.三相四線有功電度表間接安裝電路；

15.一臺電流互感器用于單相回路的接線電路；

16.兩臺電流互感器接成不完全星形接線電路；

17.三臺電流互感器接成星形接線電路；

18.兩臺電流互感器差接接線電路；

19.三臺電流互感器接成三角形接線電路；

20.萬能轉換開關和電壓表測量三相電壓接線電路；

五、照明電路考核平臺每臺配置清單

（一）電氣元件配置
