SBGWJS-1電工與PLC實驗設備

一、概述

電工與PLC實驗設備、電工維修操作實訓臺 、電工實驗裝置是我公司根據當前實驗教學改革的發展，集眾多國內外廠家的優點，精心研制、改進而成的新一代實驗設備。依據高等院?！峨姍C(jī)學》，《電機與拖動》實驗大綱要求進行設計。涵蓋了"電機學" 、 "電機與變壓器" 、"電機與拖動"等專業課程所開設的實驗項目。平臺可實現交流/直流電力拖動、電機控制線路、繼電接觸控制、PLC可編程控制、安裝調試等綜合實訓。

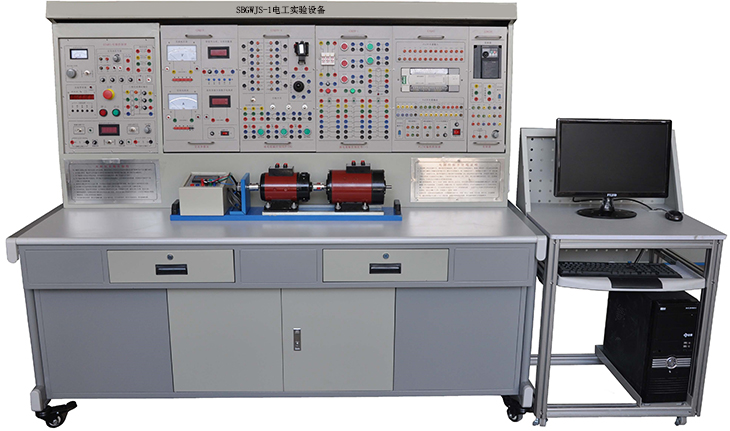

（電工實驗臺結構參考圖片，也可按客戶要求定做）

二、電工實驗裝置特點

1、綜合性強: 本裝置掛件配齊時可完成目前國內各類院校電機及電氣控制學科課程的全部實驗項目。

2、適應性強: 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強:從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。

4、直觀性強：各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；

6、開放性強： 控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。

三、技術參數

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz。

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。

3、裝置容量：＜1.5KVA

4、外形尺寸：長1860mm，寬700mm，高1580 mm。

5、重 量：200Kg

6、安全性:配置電流，電壓型漏電保護、三相隔離變壓器的浮地保護等安全措施，確保實驗人員裝備的安全。

四、電工實驗裝置可完成的實驗功能

（一）直流電機實驗功能

1. 直流電機認識實驗（冷態電阻測量，銘牌認知）

2. 啟動實驗（直接啟動，降低電樞端電壓啟動，電樞繞組串電阻啟動）

3. 直流電機調速實驗（改變電樞端電壓調速，電樞繞組串電阻，弱磁調速）

4. 電機的換向

（二）變壓器實驗功能

1. 單相變壓器：繞組同名端測試，變比測試、空載試驗、短路試驗、負載試驗

2. 單相變壓器的并聯運行實驗

（三）異步電機實驗功能

1.交流電機認識實驗（冷態電阻測量，銘牌認知，繞組同名端測試）

2.交流電機起動實驗 （直接啟動，降壓啟動）

（四）繼電接觸控制與電力拖動（電氣控制）實訓

(1) 三相異步電動機點動和自鎖的控制線路

(2) 三相異步電動機正反轉的控制線路（手動及時間繼電器控制）

(3) 順序控制線路

(4) 三相鼠籠異步電動機降壓起動的控制線路（手動及時間繼電器控制）

(5) 三相線繞式異步電動機起動的控制線路

(6) 三相異步電動機能耗制動的控制線路

(7) 三相異步電動機單向啟動及反接制動的控制線路

(8) 兩地控制的線路

(9) 工作臺往返循環控制的線路

（五）PLC電機控制系統實驗

（1）PLC編程實訓

（2）PLC控制電機實訓

1) PLC三相異步電動機點動和自鎖的控制線路

2) PLC三相異步電動機正反轉的控制線路

3) PLC三相鼠籠異步電動機降壓起動的控制線路

（六）電機與變壓器3D虛擬仿真教學軟件

1）功率電機：包括電單相異步電動機、三相異步電動機、直線電機、直流電動機、交直流兩用電動機 5 個實訓項目。

2）控制電機：包括步進電機、伺服電機、直流無刷電機、開關磁阻電機 4 個實訓項目。

3）信號電機：信號電機包括測速發電機、自整角機、旋轉變壓器 3 個實訓項目。

4）變壓器：單相變壓器、三相變壓器、電流互感器、電壓互感器、自耦變壓器、電焊變壓器 6 個實訓項目。

5）電機拖動及機床電路仿真實訓。

6）PLC電氣控制電路仿真實訓。

五、電工實驗裝置的配置介紹

1、DQ01B電源控制屏(鐵質噴塑結構)

(1) 交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V）?？烧{(diào)交流電源輸出處設有短路保護措施。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

 (2) 高壓直流電源兩路：提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過載保護措施）各一組，并設有直流數顯電壓表及切換開關。

 (3) 人身安全保護體系

1）設有三相隔離變壓器一組(三相電源經總開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；

2）設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

3）設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。

4）實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

5）電機裝在實驗臺內，用透明有機玻璃做隔離面板，可清晰觀察電機運轉情況;

6）實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警等。

(4) 控制屏正面大凹槽內，設有兩根鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。實訓臺右側設有1個單相三極220V電源插座、1個三相四極380V電源插座。

2、DQ02實驗桌:實訓桌防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設置兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設置四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

3、DQ03-1固定電機導軌、1024光電編碼器測速系統及數字轉速表。

包括固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。

4、DQ05單相變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）

5、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1400 RPM，功率100W ,電流0.5A，絕緣等級E）

6、DQ19校正直流測功機（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）。

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

7、DQ22A直流數字電壓、毫安、安培表(3只表)

（1）直流數顯電壓表一只，測量范圍0-300V。三位半數顯，測量精度為0.5級。

（2）直流數顯毫安表一只，測量范圍：0-2000mA。測量精度為0.5級，具有短路保護功能。

（3）直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護功能。

8、DQ25單、三相智能型功率、功率因數表由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。

9、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)

10、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)

11、DQ29可調電阻器、電容器：提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。

12、DQ39繼電接觸控制(一)提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。將各器件的工作端子引到面板上，供實訓接線用，器件的工作狀態有發光二極管指示。

13、DQ39-繼電接觸控制(二)提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈一只。

14、DQ44數/模交流電流表：由三只數字交流電流表和一只指針式精密交流電流組成。

15、DQ45數/模交流電壓表：由三只數字交流電壓表和一只指針式精密交流電壓表組成。

16、 PLC-1 可編程控制器：配備三菱可編程控制器FX3u-48MR主機一臺，內置數字量I/O(輸入24點/輸出24點)。提供實驗所需的DC24V直流電源，中間繼電器等。

17、 鋁型材電腦桌1張。

18、實驗連接線：實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

19、學生凳：2只/套（鐵質四腳方凳，高密度板凳面）。

20、歐式導線架1套
