SBJZCZ-1水暖工實訓裝置

一、概述：

建筑水暖工實訓裝置、水暖工實訓設備、適用于高職、中職、職高、職業培訓等各種不同類型和要求的學生或?qū)W員進行智能樓宇及物業管理中的給排水管道的安裝與設計、設備水泵的安裝、操作調試、學生能在盡可能真實環境下進行實戰操練。能供學生進行不同規格的鍍鋅白鐵管外螺紋的絞制。能供學生根據安裝規范，使用管子鉗、扳手及多種管配件，配有專用移動工具箱、操作鉗工平臺、實訓安裝平臺臺架、水泵、管件等、學生可在實訓安裝平臺網孔模擬墻上安裝管路設計管路，并進行套絲聯接管路，水泵聯接，水箱聯接、管路試壓試驗實訓，常用管路加工工具的操作等。

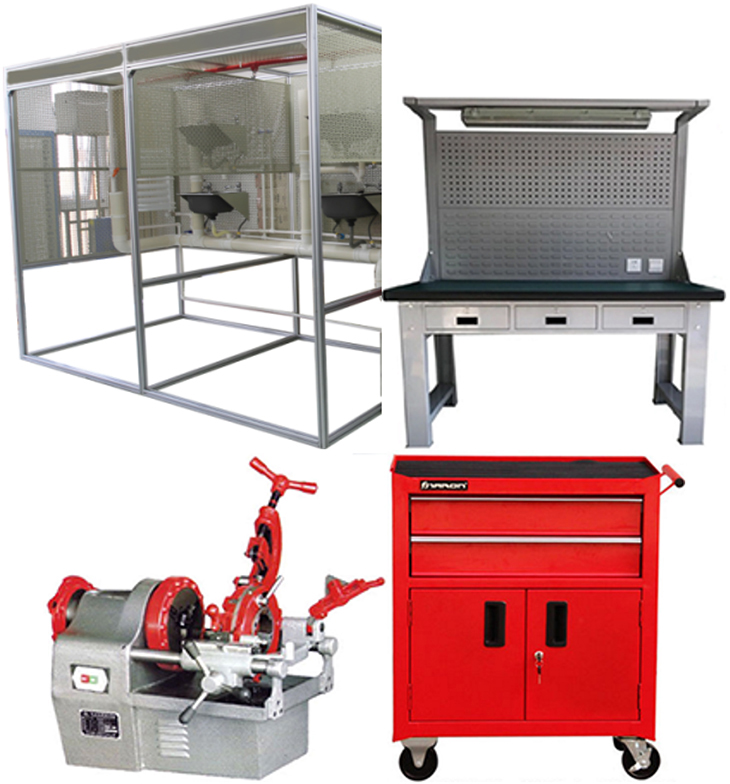

參考圖片

二、系統構成

1、整體鋼結構鉗工臺和網孔板；

2、臺虎鉗；

3、電動切管套絲機；

4、三角架龍門鉗。

5、管鉗管件

6、操作鉗工平臺

7、實訓安模擬間平臺

8、板式散熱器1臺

9、小背簍衛生間散熱器1臺

10、洗漱盆1臺

11、掛墻式小便器1個

12、蹲便器1個

13、熱水器1個

三、水暖工實訓裝置設備各技術參數

2鉗工臺外形尺寸：1200X750X1500mm;

2網孔板尺寸：3400X800X2000mm；

2鉗工臺材料：噴朔鋼。

2電動切管套絲機功率：750W；

2電壓：220V；

2主軸額定轉速：26-28（r/min）；

2套制螺紋范圍：1/2-4；

2加工最大管徑：直徑50mm；

2適用范圍：消防給排水管道；

2安全保護：接地保護。

2移動專用工具箱

2規格840*360*820MM

2型號: 二層

2貨號: 輕型移動工具箱

2附加功能: 具有拆裝，抽屜 柜門

2包裝重量: 一套自重在22公斤以上

2材質: 金屬

2金屬材質: 其它

2實訓安裝臺架

2模擬墻外架采用工業鋁型材制作，墻面采用噴塑鋼網孔模擬墻、配合建筑給排水設備電機水泵站安裝底連接、

2管道安裝網孔墻

2給排水管道實訓：

2給水管道采用PPR管切割安裝，排水管道采用PVC道安裝連接，配接各種彎頭，接頭，閥門，等實訓耗材。
