供熱計量小型模擬實驗裝置

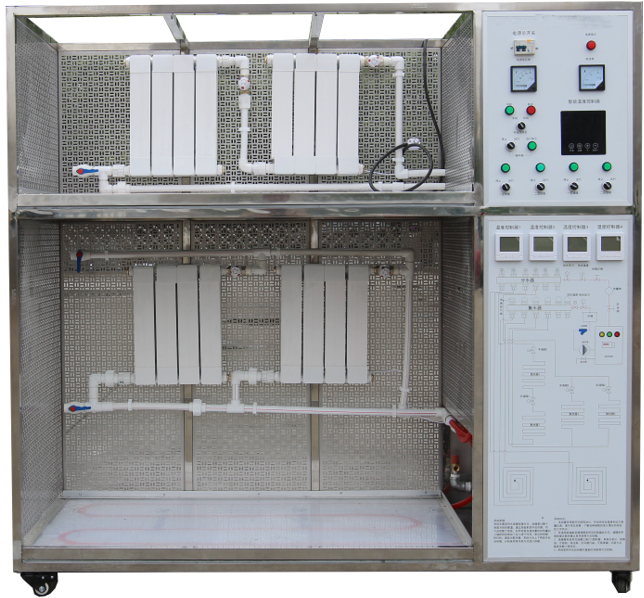

SBHMH-02供熱計量小型模擬實驗裝置

一、功能要求

(1)了解供暖熱計量系統的結構與不同管路形式。

(2)用熱量表直接測定用戶散熱設備的熱量。

(3)熱力工況調節實驗。


二、技術指標要求

(1)工作電源:AC220V、50Hz,三相四線制,功率≥3.5KW。安全保護:具有接地保護、漏電保護、過流保護。

(2)加熱水箱:容積≥40L,加熱功率≥3.0KW。

(3)循環熱水泵參數: 流量:≥20L/min ,揚程:≥12m,功率:≥120W。流量計范圍:16-160L/h。

(4)散熱器:應采用鋁合金制散熱片。

(5)測量系統應配有智能溫度控制儀表,高精度PID調壓模塊電路。

(6)供熱輔助設備:由自力式壓差控制閥、恒溫控制閥和自動排氣閥等設備組成。

(7)電源線路及控制線的安裝:須使用環保阻燃電氣配線槽,規范整理符合國家標準。

(8)外形為可移動支架,帶雙剎車輪。

(9)供水方式:三組下供下回

三.、配置

1、裝置三組下供下回用戶布置方式。

2、系統應配備電熱水鍋爐、供熱管道和散熱片,并設有膨脹水箱、循環水泵、自力式壓差控制閥、恒溫控制閥、自動排氣閥、熱量表和等設備。

四、配置清單

序號

物品名稱

說明

數量

單位

1

實訓平臺框架

2000MM*600*2000MM

材料:不銹鋼+網孔板/1.5MM帶四輪子,可移動

1

2

電熱水鍋爐加熱器

220V/3KW 不銹鋼/2蕊單管

1

3

水泵

220/0.37KW 熱水渦旋式

1

4

膨脹水箱

300*400*300mm不銹鋼

1

5

熱量計量表

DN15 黃銅,帶2路溫度傳感器測量供熱系統供熱量,電壓DC24V

1

6

散熱器

0.3平方鋁合金,中心高度:400MM*400MM

6

7

系統供水管路系統

PVC 接口DN15、含彎頭、直接、三通等

30

8

閥門

DN15 黃銅

8

9

控制箱

板金噴繪,面板含供熱流程圖,內含交流控制電源、開關電源、中間繼電器、按鈕、指示

1

10

液晶儀表

 多功能表,可顯示電流電壓,功率、功率因素、有功功率、無功功率/220V/50HZ

1

11

溫度控制器

供暖控制器,液晶面板,溫度計0-50度控制,精度0.1

6

12

電線、電纜、開關

 國標

1

13

自力式壓差控制閥

材料:黃銅的、接口DN15,自動控制進水壓力0.6MP

3

14

溫度傳感器

 10K3095N/4M

8

15

排氣閥

材料:黃銅的、接口DN15

1

16

壓力表

 0.6KG接口DN15

2

17

5寸液晶溫度測量單元

8路同時液晶顯示,可測量總水溫度,總出水溫度,6路用戶出水溫度,220V/50HZ

1

18

流量計范圍

16-160L/h,玻璃轉子式0.6MP,直觀

1
