SBGDZ-023B工廠供電及配電自動化實驗裝置
一、概 述
工廠供電及配電自動化實驗裝置、工廠供配電實訓裝置、工廠供配電實訓室設備、隨著計算機及通信技術的發展，電力系統自動化技術發生了深刻的變化，使之逐步從局部的、單一功能的自動化，向整體系統綜合自動化發展，并且從輸電網自動化向供配電網自動化延伸。"工廠供電綜合自動化實驗系統"正是基于將工業上的新技術引入到實踐教學中這一的目的而研發的新型系列實驗裝置。
工廠供電綜合自動化實驗系統是參照目前高等院?！豆S供電》、《工廠供配電技術》等專業課程中的教學內容，注重工廠供配電技術的實用性，圍繞著工廠供配電系統的整體功能及相關實用技術，能以真實直觀的實驗教學形式對學生進行專業技能訓練。

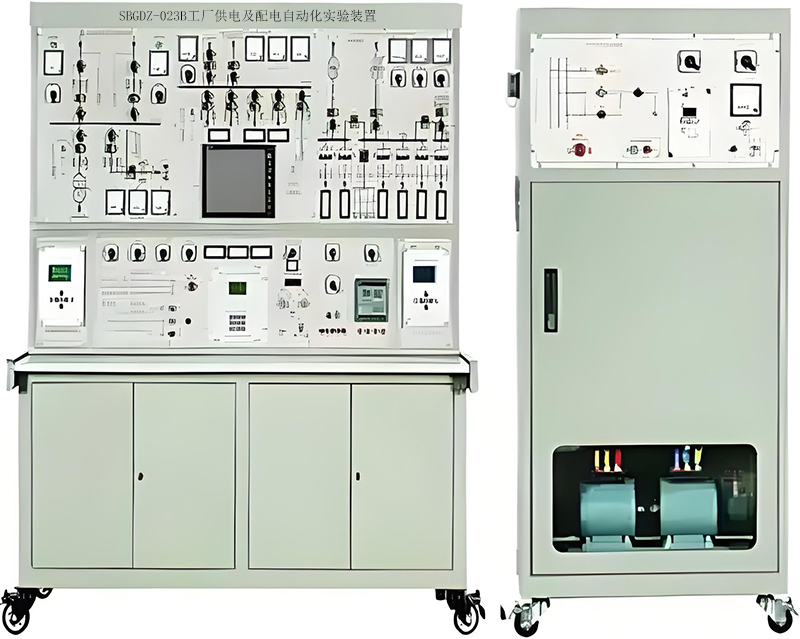

（圖片僅供參考、以實際配置為準）
二、特 點
1.實用性強：本裝置取材于實際的工廠配電設計，再結合教材中的相關內容開發而成，由于它將理論應用于實際，因而具有一定的實用價值。
2.綜合性強：本裝置具有工廠供電相關的線路保護，變壓器保護，備投和無功補償?shù)裙δ堋?/span>
3.先進性：本裝置以計算機網絡為核心，采用分層，分布式控制方式，組建成集控制、保護、測量于一體的綜合自動化實驗平臺。
三、技術性能
1.輸入電源：三相四線（或三相五線）380±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
四、實驗項目
1.工廠高壓線路的微機繼電保護實驗
(1)微機保護裝置認知實驗
(2)無時限電流速斷保護實驗
(3)帶時限電流速斷保護實驗
(4)定時限過電流保護實驗
(5)反時限過電流保護實驗
(6)電流電壓連鎖保護實驗
(7)單相接地保護實驗
(8)階段式過電流保護與自動重合閘前加速實驗
(9)階段式過電流保護與自動重合閘后加速實驗
2.工廠供電系統的自動裝置實驗
(1)備用電源自動投入裝置認知實驗
(2)備用電源自動投入實驗
(3)低壓減載實驗
(4)無功補償裝置認知實驗
(5)無功自動補償實驗
(6)模擬工廠供電倒閘操作
3.供電系統自動化實驗
(1)線路故障定位，隔離和自動恢復供電
(2)線路運行參數數據的檢測
(3)線路無功控制實驗
(4)線路電壓調整實驗
(5)線路電壓/無功集成控制實驗
4.SCADA實驗
(1)遙測、遙控、遙調、遙信實驗
五、工廠供配電實訓裝置配置清單
序號 | 設備名稱 | 型號 | 單位 | 數量 |
1 | 電源指示燈 | 直徑16圓頭 綠 DC24V | 只 | 5 |
2 | 電源指示燈 | 直徑16圓頭 綠 AC110V | 只 | 1 |
3 | 電源指示燈 | 直徑16圓頭 紅 AC110V | 只 | 3 |
4 | 電源指示燈 | 直徑16圓頭 黃 AC110V | 只 | 1 |
5 | 保險座 | 6×30 | 只 | 3 |
6 | 大鈕子開關 | 9腳 2檔 | 只 | 1 |
7 | 帶燈按鈕 | 直徑16，長方形頭 24V紅 | 個 | 14 |
8 | 帶燈按鈕 | 直徑16，長方形頭 24V綠 | 個 | 14 |
9 | 按鈕 | 直徑16，圓頭 綠 | 只 | 1 |
10 | 按鈕 | 直徑16，圓頭 紅 | 只 | 1 |
11 | 按鈕 | 直徑22，自鎖黃 | 只 | 3 |
12 | 旋鈕開關 | 直徑22，帶自鎖、帶燈24V，紅 | 個 | 17 |
13 | 電壓表 | 85L17 250V | 只 | 3 |
14 | 電壓表 | 6L2 40KV 100V對應35KV | 只 | 2 |
15 | 電壓表 | 6L2 15KV 100V對應10KV | 只 | 1 |
16 | 電壓表 | 6L2 450V 100V對應400V | 只 | 2 |
17 | 漏電開關 | DZ47LE32 C16 3P+N | 只 | 1 |
18 | 三相調壓器 | TSGC2J-1.5KW | 臺 | 1 |
19 | 萬能轉換開關 | LW8-10 4檔 0/UAB/UBC/UAC | 只 | 5 |
20 | 萬能轉換開關 | LW8-10 2檔 3節 | 只 | 4 |
21 | 萬能轉換開關 | LW8-10 5檔 0、1、2、3、4 | 只 | 1 |
22 | 觸摸屏 | 7吋昆侖通態 | 個 | 1 |
23 | PLC | CPU114-1BD20-0X24 | 套 | 1 |
24 | PLC擴展模塊 | 16DI 16DO | 臺 | 1 |
25 | 光字牌 | 開孔39*31mm AC220V | 只 | 9 |
26 | 無功功率補償儀 | 開孔113×113 4路 單相220V | 臺 | 1 |
27 | 三相干式變壓器 | 380V/100 1.5KW | 個 | 1 |
28 | 三相干式變壓器 | 57.7V/6V Y/Y 180W | 個 | 2 |
29 | 電流互感器 | 一次穿心5:5 | 只 | 1 |
30 | 電感 | 0/135mH/270mH/540mH/1180mH/ | 臺 | 1 |
31 | 琺瑯電阻 | 3Ω/50W 5%誤差精度 | 只 | 15 |
32 | 保護裝置 | 300系列線路保護 | 臺 | 1 |
33 | 保護裝置 | 300系列變壓器保護 | 臺 | 1 |
34 | 保護裝置 | 300系列備自投 | 臺 | 1 |
35 | 透明中繼 | DC24V 帶燈 帶座 | 只 | 24 |
36 | 交流接觸器 | AC220V CJX2-0910 | 只 | 10 |
37 | 小型交換機 | 4口 | 臺 | 1 |
38 | 網絡模塊及面板 | 86型 | 只 | 1 |
39 | 電容 | 1uF/2uF/2uF/4.7uF | 只 | 1 |
40 | 直流開關電源 | DC220V 2A | 個 | 1 |
41 | 微機線路保護 |
| 套 | 1 |
42 | 微機變壓器保護 |
| 套 | 1 |
43 | 微機備自投 |
| 套 | 1 |
