SBNJ-DF-1204-8拖拉機音響系統實訓臺

一、產品簡介

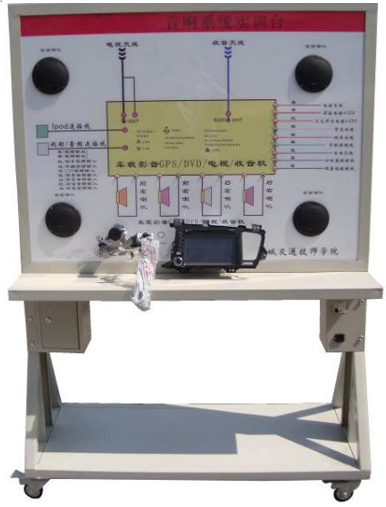

拖拉機音響系統實訓臺采用全新東方紅輪式拖拉機  音響系統實物為基礎，充分展示音響系統的組成結構和工作過程。適用于學校對音響系統理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的音響系統，充分展示音響系統的組成結構。

2.操縱音響開關，可真實演示音響系統的工作過程。

3.設備面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析系統的工作原理。

4.面板上安裝有檢測端子，可直接在面板上檢測系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格

外形尺寸（約）：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)
